型番：HF-1210
ホース継手 内ネジ・ホースニップル HF ﾎｰｽﾂｷﾞﾃ ｳﾁﾈｼﾞ ﾎｰｽﾆｯﾌﾟﾙHF
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 448円
- 税込単価
- 493円
機器とホースを接続するための継手。【特長】・内ネジが切ってあり、外ネジ部を他の...
HF-1210 の仕様・寸法情報
商品情報

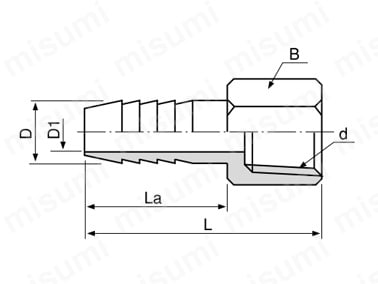

外形図
寸法図
製品仕様

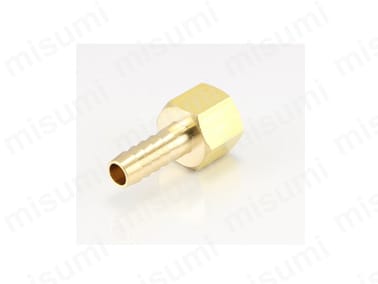

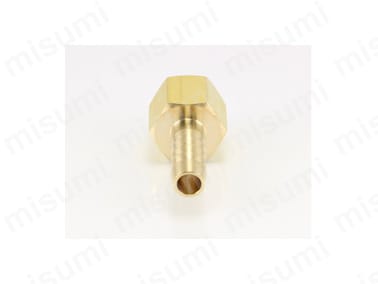

外観
内ネジ・ホースニップル HF 図1
内ネジ・ホースニップル HF 図2
内ネジ・ホースニップル HF 図3
使用条件
| 使用圧力 | MAX 3.45MPa |
|---|---|
| 使用温度 | -50℃～+150℃ |
| 材質 | C3604BD |
| 流体 | 上記材質に悪影響が無い流体 |
規格表
| 品番 | 取付 ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | |
| HF-1207 | PT1/4 | 7 | 4 | 17 | 26 | 41 |
| HF-1208 | PT1/4 | 8 | 4.5 | 17 | 26 | 41 |
| HF-1209 | PT1/4 | 9 | 5.5 | 17 | 26 | 41 |
| HF-1295 | PT1/4 | 9.5 | 5.5 | 17 | 26 | 41 |
| HF-1210 | PT1/4 | 10.5 | 7 | 17 | 26 | 41 |
| HF-1308 | PT3/8 | 8 | 4.5 | 21 | 28 | 45 |
| HF-1309 | PT3/8 | 9 | 5.5 | 21 | 28 | 45 |
| HF-1395 | PT3/8 | 9.5 | 6 | 21 | 28 | 45 |
| HF-1310 | PT3/8 | 10.5 | 7 | 21 | 28 | 45 |
| HF-1312 | PT3/8 | 12 | 8 | 21 | 28 | 45 |
| 品番 | 取付 ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d | φD | φD1 | B | La | L | |
| HF-1340 | PT3/8 | 12.7 | 9.5 | 21 | 28 | 45 |
| HF-1314 | PT3/8 | 14 | 10 | 21 | 28 | 45 |
| HF-1316 | PT3/8 | 16 | 11.5 | 21 | 28 | 45 |
| HF-1408 | PT1/2 | 8 | 4.5 | 24 | 29 | 49 |
| HF-1409 | PT1/2 | 9 | 5.5 | 24 | 29 | 49 |
| HF-1410 | PT1/2 | 10.5 | 7 | 24 | 29 | 49 |
| HF-1412 | PT1/2 | 12 | 8 | 24 | 29 | 49 |
| HF-1440 | PT1/2 | 12.7 | 9.5 | 24 | 29 | 49 |
| HF-1414 | PT1/2 | 14 | 10 | 24 | 29 | 49 |
| HF-1416 | PT1/2 | 16 | 11.5 | 24 | 29 | 49 |
注意・禁止事項
各々のジョイントは金属面同士の接触で適正な面圧にて洩れを止める構造の商品なので接触面の傷、打痕、腐食跡には注意してください。
また、過度の締め付けは変形による洩れの発生や残留応力による事後の「応力腐食割れ」を生じる原因になります。
型番リスト
Loading...
詳細情報
基本情報
機器とホースを接続するための継手。
【特長】
・内ネジが切ってあり、外ネジ部を他の継手無しで接続可能。
・ホースバンド等でホースが抜けないようにしっかりと固定して使用。
【用途】
・機器とホースの接続に便利。
カタログ
HF-1210で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
ホース継手 内ネジ・ホースニップル HFの型番HF-1210のページです。
型番HF-1210に関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
ホース継手 内ネジ・ホースニップル HFのレビュー
よくあるご質問（FAQ）
- Q ホースを固定するバンドで推奨できるものはありますか？
-
Aオービットバンドを推奨致します。
