追加工・オプション

アソー

アソー

型番：RT-2106
リング式継手 二方リングチーズ RT ﾘﾝｸﾞｼｷﾂｷﾞﾃ ﾆﾎｳﾘﾝｸﾞﾁｰｽﾞRT

リング式継手 二方リングチーズ RT RT-2106

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常単価(税別)
661円
税込単価
727円

リング玉を用いて銅管との接続を行う継手。【特長】機器・装置からの分岐配管用リン...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

RT-2106 解除

Loading...

RT-2106 の仕様・寸法情報

商品情報

リング式継手 二方リングチーズ RT

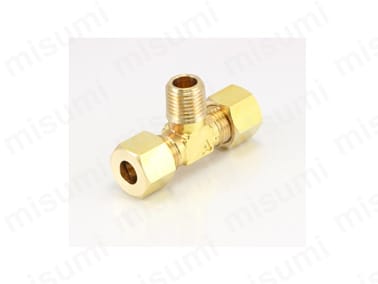

二方リングチーズ RT 図1

二方リングチーズ RT 図1

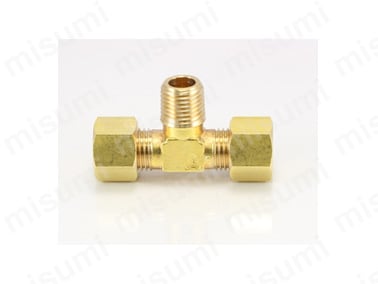

二方リングチーズ RT 図2

二方リングチーズ RT 図2

二方リングチーズ RT 図3

二方リングチーズ RT 図3

製品仕様

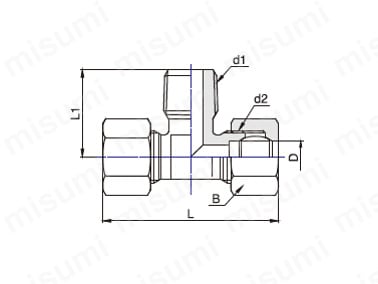

寸法図

寸法図

使用圧力MAX 3.45MPa
使用温度-50℃～+150℃
材質C3771BD(本体)/C3604BD(玉・ナット)
流 体上記材質に悪影響が無い流体

製品仕様

品番取付ネジ適用管外径寸法(mm)
d1φDBd2L1L(約)
RT-2104PT1/8412PF1/81738
RT-2105PT1/8512PF1/81738
RT-2106PT1/8612PF1/81740
RT-2102PT1/86.3517PF1/41950
RT-2108PT1/8817PF1/41952
RT-2206PT1/4617PF1/42250
RT-2202PT1/46.3517PF1/42250
RT-2208PT1/4817PF1/42252
RT-2203PT1/49.5321PF3/82460
RT-2210PT1/41021PF3/82460
RT-2306PT3/8617PF1/42554
RT-2302PT3/86.3517PF1/42554
RT-2308PT3/8817PF1/42556
RT-2303PT3/89.5321PF3/82560
RT-2310PT3/81021PF3/82560
RT-2312PT3/81224PF1/22872
RT-2304PT3/812.724PF1/22874
RT-2403PT1/29.5321PF3/82970
RT-2410PT1/21021PF3/82970
RT-2412PT1/21224PF1/22972
RT-2404PT1/212.724PF1/22974
RT-2415PT1/21527PF5/83282
RT-2405PT1/215.8827PF5/83282
RT-2606PT3/419.0530PF3/43488

型番リスト

表示件数:
  1. 1
型番
適用管サイズ　規格
適用管外径1　(M)(mm)
適用管外径1　(inch)
ねじの呼び 1
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

RT-2106

メートル 同径
6
-
1/8B（6A）
176-8212

1個

661円( 727円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

リング玉を用いて銅管との接続を行う継手。
【特長】
機器・装置からの分岐配管用リングジョイント。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

RT-2106で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

リング式継手 二方リングチーズ RTの型番RT-2106のページです。
型番RT-2106に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

リング式継手 二方リングチーズ RT

リング式継手 二方リングチーズ RT

    フレアー式継手 二方フレアーチーズ FT

    フレアー式継手 二方フレアーチーズ FT

      フレアー式継手 三方フレアーチーズ FT

      フレアー式継手 三方フレアーチーズ FT

        銅管用継手　おねじテイ

        銅管用継手　おねじテイ

          リング式継手 三方リングチーズ RT

          リング式継手 三方リングチーズ RT

            リング式継手 サービス・リングチーズ RT

            リング式継手 サービス・リングチーズ RT

              銅管継手 フレアー式銅管用継手 フレアー式チーズ

              銅管継手 フレアー式銅管用継手 フレアー式チーズ

                リングジョイント おねじエルボコネクタ

                リングジョイント おねじエルボコネクタ

                  TFテクタッチ T管

                  TFテクタッチ T管

                    なまし銅管用継手　ストレート

                    なまし銅管用継手　ストレート

                      フレアー式銅管用継手（冷媒対応品） 外ネジアダプタ

                      フレアー式銅管用継手（冷媒対応品） 外ネジアダプタ

                        銅管用継手 Φ8、Φ10用T型（樹脂製スリーブ）

                        銅管用継手 Φ8、Φ10用T型（樹脂製スリーブ）

                          スリーブコネクター チーズ

                          スリーブコネクター チーズ
                            メーカー アソー アソー アソー ミスミ アソー アソー ミヤコ コーヨー 東洋フィッティング ミスミ ミヤコ オンダ製作所 千代田通商
                            通常価格 578円～ 677円～ 842円～ 1,080円～ 624円～ 818円～ 1,597円～ 598円～ 817円～ 520円～ 589円～ 833円～ 498円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目   在庫品1日目   当日出荷可能 6日目～   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   6日目
                            種類 ティー ティー ティー ティー ティー ティー ティー エルボ ティー ストレート ストレート ティー ティー
                            接続種類 管⇔ねじ 差し込み式 管⇔ねじ 差し込み式 管⇔管 差し込み式 管⇔ねじ 差し込み式 管⇔管 差し込み式 管⇔ねじ 差し込み式 管⇔管 差し込み式 管⇔ねじ 差し込み式 管⇔管 差し込み式 管⇔ねじ 差し込み式 管⇔ねじ 差し込み式 管⇔管 差し込み式 管⇔ねじ 差し込み式
                            接続ねじの種類 1 R（管用テーパおねじ） R（管用テーパおねじ） - R（管用テーパおねじ） - R（管用テーパおねじ） - R（管用テーパおねじ） - R（管用テーパおねじ） R（管用テーパおねじ） - R（管用テーパおねじ）
                            材質 C3604BD (黄銅)・C3771BD(黄銅) C3604BD (黄銅)・C3771BD(黄銅) C3604BD (黄銅)・C3771BD(黄銅) 黄銅 C3604BD (黄銅)・C3771BD(黄銅) C3604BD (黄銅)・C3771BD(黄銅) 黄銅 カドミレス黄銅 青銅 黄銅 黄銅 C3771BE(黄銅) C3604(黄銅)
                            最高使用圧力区分(MPa) 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0～7.0MPa 2.0MPa以下 2.0～7.0MPa 2.0～7.0MPa 2.0MPa以下 2.0MPa以下

                            リング式継手 二方リングチーズ RTのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            エアー配管
                            評価 5.0満足度：5.02022/08/11
                            金型のスクラップを飛ばしたい時に取り付けています。
                            取り付け場所によって接続形状を選んでいます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q リング式とフレアー式の違いは何ですか？
                            A
                            リング式継手　...　カットした銅管を直接差込み、ナットを締めることで接続できます。但し、パイプのカット面はバリ・カエリがない状態でお願いします。
                            フレアー式継手　...　カットした銅管をナットに差込んだ後、フレアリングツールなどで45°に拡管した状態（ラッパ状）で本体に締めつけます。
