オー・ピー・ジ

オー・ピー・ジ

鉄・ステンレス 皿ばねナット【200～700個入り】

鉄・ステンレス 皿ばねナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,366円 ～ 8,854円
税込価格
4,803円 ～ 9,739円

六角ナットに皿バネワッシャーが組み込まれ一体化する事により、組付け工程が簡略化...

詳細情報を確認する

型番

未確定9件の候補があります。

  • CADデータ未対応

Loading...

商品情報

商品概要

鉄・ステンレス 皿ばねナット:関連画像

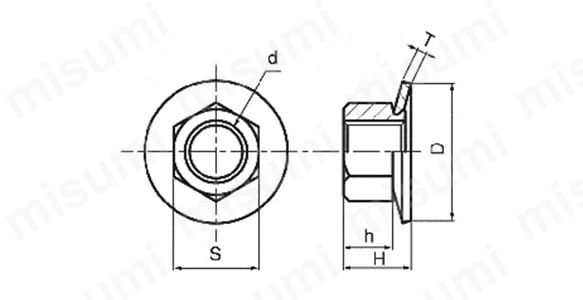

外形図

サイズ
呼称		 ねじ
呼び		 ピッチ ナット ワッシャー 全高
OLN d S h D T (H)
参考
M5×8×12 M5 0.8 8 0
-0.2		 4 0
-0.3		 12 0
-0.25		 0.8 5.5
M6×10×14 M6 1.0 10 5 14 0
-0.3		 1.0 6.7
M8×13×18 M8 1.25 13 0
-0.25		 6.5 0
-0.38		 18 0
-0.3		 1.4 8.8
M10×17×22 M10 1.5 17 8 22 0
-0.4		 1.6 10.7

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
材質
表面処理
表面処理（詳細）
ピッチ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
[スチール] 鉄
三価クロメート
[三価クロメート] 三価ホワイト
1
10

1パック

700個入り

6,264円( 6,890円 )

1日目

6
[スチール] 鉄
[クロメートメッキ] クロメート
[クロメートメッキ] クロメートメッキ
1
-

1パック

700個入り

4,366円( 4,803円 )

1日目

6
[スチール] 鉄
ユニクロメッキ
ユニクロメッキ
1
-

1パック

700個入り

4,366円( 4,803円 )

1日目

8
[スチール] 鉄
三価クロメート
[三価クロメート] 三価ホワイト
1.25
10

1パック

400個入り

8,854円( 9,739円 )

1日目

8
[スチール] 鉄
[クロメートメッキ] クロメート
[クロメートメッキ] クロメートメッキ
1.25
-

1パック

400個入り

6,237円( 6,861円 )

1日目

8
[スチール] 鉄
ユニクロメッキ
ユニクロメッキ
1.25
-

1パック

400個入り

6,237円( 6,861円 )

1日目

10
[スチール] 鉄
三価クロメート
[三価クロメート] 三価ホワイト
1.5
10

1パック

200個入り

7,884円( 8,672円 )

1日目

10
[スチール] 鉄
[クロメートメッキ] クロメート
[クロメートメッキ] クロメートメッキ
1.5
-

1パック

200個入り

5,336円( 5,870円 )

1日目

10
[スチール] 鉄
ユニクロメッキ
ユニクロメッキ
1.5
-

1パック

200個入り

5,335円( 5,869円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

六角ナットに皿バネワッシャーが組み込まれ一体化する事により、組付け工程が簡略化され部品管理コストも低減します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
