タイガースポリマー

タイガースポリマー

クリスタルホース E型

クリスタルホース E型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

内外面平滑、アース線入りです。粉体・粒体搬送用ホース。【特長】・アース線入りな...

詳細情報を確認する

  • 使用流体/用途：
    粉体
  • 金具取付：
    なし
  • ホース材質：
    軟質PVC+硬質PVC
  • 使用温度範囲(℃)：
    -10::50
  • 色：
    透明
  • カットサービス対応：
    あり

【ディージット】
探しまわる購買は
もうおしまい

型番

E-50-[1-50/1] 解除

  • CADデータ未対応

Loading...

商品情報

外形図

クリスタルホース E型 外形図

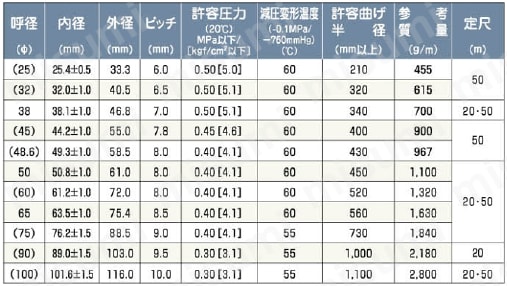

規格表

クリスタルホース E型 規格表

※必ずアース接続を行ってください。

技術情報・設計アイデア

E型・耐摩E型の｢銅線の取り出し方｣

クリスタルホース E型 :E型・耐摩E型の｢銅線の取り出し方｣-１

1 ホースの硬質部に沿ってナイフを入れ、ホース軟質部を切ります。
この時、切り取ったホース端面に「銅線」が残るように注意して下さい。

クリスタルホース E型 E型・耐摩E型の｢銅線の取り出し方｣-2

2 ホース軟質部を必要な銅線引出し長さ分切った後、
ホース硬質部にナイフで切り込みを入れて切り取ります。

クリスタルホース E型 E型・耐摩E型の｢銅線の取り出し方｣-3

3 銅線に沿ってホースの端面にナイフで切り込みを入れます。
この時、ナイフで怪我をしないように注意をして下さい。

クリスタルホース E型 E型・耐摩E型の｢銅線の取り出し方｣-4

4 銅線を引張り出して完成です。

型番リスト

表示件数:
  1. 1
型番
許容曲げ半径(mm)
外径(φ)
呼径
内径(φ)
長さ(m)
長さ（定尺のみ）(m)
許容圧力(20℃)(Mpa)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

E-50-[1-50/1]

450
61
50
50.8
1 ～ 50
-
0.4

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

内外面平滑、アース線入りです。粉体・粒体搬送用ホース。
【特長】
・アース線入りなので優れた静電気帯電防止効果があります。
・透明なので内容物の確認ができます。
・デリバリー用に適しています。
【用途】
・プラスチックベレットの輸送。
・粉体、粒体の輸送。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
