ショーボンドカップリング

ショーボンドカップリング

SBソケット Dタイプ 排水ドレネージ継手用

SBソケット Dタイプ 排水ドレネージ継手用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
8,041円 ～ 15,213円
税込価格
8,845円 ～ 16,734円

給排水管等のネジ継手部からの漏洩補修に。一般的なネジ継手や排水用ドレネージ継手...

詳細情報を確認する

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

SBソケット Dタイプ 排水ドレネージ継手用 外形図

製品仕様

1.流体温度：-30℃～+100℃
2.適用管サイズ：40A～100A
3.適用流体：水、温水、薬品、食用油等の生活雑排水

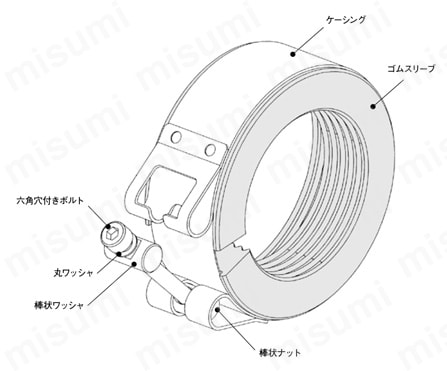

4.部品の名称と材質

部品名称材質
ケーシングSUS304
ゴムスリーブEPDM
六角穴付きボルトSUSXM7
棒状ワッシャSUS304
棒状ナットSUS304
丸ワッシャSUS301
SBソケット Dタイプ 排水ドレネージ継手用 製品仕様関連画像

規格表

型番呼び径ケーシング最大距離※
C（mm）		締付けボルト重量
（kg）
幅（mm）板厚t
（mm）		ネジの呼び六角穴サイズ
L1L2
SB-40D40A37.0 13.0 1.266.0 M650.22
SB-50D50A14.0 71.0 0.25
SB-65D65A12.0 78.0 0.30
SB-80D80A54.0 18.0 1.598.0 M860.67
SB-100D100A22.0 108.0 0.76

※ここで示す最大距離は取付け完了後の寸法です。

使用例

取り付けイメージ

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像1

（1）ネジ部のサビや汚れを除去します。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像2

（4）棒状ナットをケーシングに掛けます。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像3

（2）ゴムスリーブをパイプに巻きつけます。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像4

（5）ラチェット等でケーシングが密着するまでボルトを締め付けます。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像5

（3）ゴムの上にケーシングをかぶせます。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像6

（6）取り付け完了です。

SBソケット Dタイプ 排水ドレネージ継手用 使用方法関連画像7


注意・禁止事項

注意・禁止事項

  • 取り付けの際は必ず「SBソケット・Dタイプ取扱説明書」をお読みください。
  •  配管や継手にパイプレンチ等による大きなキズがある場合は、ヤスリにて平滑にするか、コーキング剤を塗布しキズを埋めてから取り付けてください。

型番リスト

表示件数:
  1. 1
型番
呼び径
適用継手 厚さ (t)(mm)
適用継手 外径 (F)(mm)
適用継手 幅 (h)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40A
4.5
64
13

1個

8,041円( 8,845円 )

4日目

50A
5
78
13

1個

8,997円( 9,897円 )

4日目

65A
5.5
96
15

1個

10,222円( 11,244円 )

4日目

80A
6
111
17

1個

14,080円( 15,488円 )

4日目

100A
7.5
139
21

1個

15,213円( 16,734円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

給排水管等のネジ継手部からの漏洩補修に。
一般的なネジ継手や排水用ドレネージ継手と配管の雄ねじ部からの漏洩を減圧することなく、簡単かつスピーディーに補修可能な補修クランプです。
【適用配管】ねじ込み式排水管継手〔JIS B 2303〕の鋳鉄製のみ。排水管用のドレネージ継手（ダイドレ（株）、（株）長谷川鋳工所社製）●ただし、45°Yと45°両Y型にはご使用できません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
