ベローズシリーズ パイプエンドタイプ（PS型）
- 通常価格(税別)
- 10,665円 ～ 16,692円
- 税込価格
- 11,732円 ～ 18,361円
両端がチューブエンドになったフレキシブルチューブ（軸直角方向への位置調整に優れ...
-
- 接続部種類：
- パイプエンド
-
- 使用流体：
- 真空・ガス
-
- 材質詳細：
- SUS316L
商品情報
非常に柔軟性に富んだパイプエンドタイプ（PS型）
- 非常に柔軟性に富んでいる。
- SUS316Lの使用により耐食性が優れている。
- 全体にコンパクト、且つ軽量。

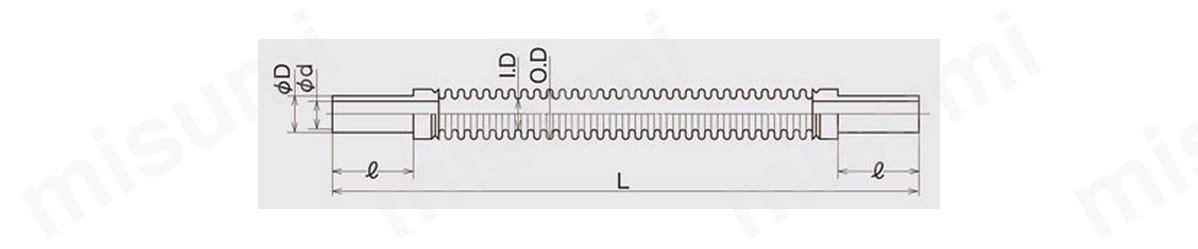

寸法図
| Nominal dia（Bore）呼び径 | Product code 型番 | I.D | O.D | φD | φd | L | l | Bend Radius 曲げ半径 |
|---|---|---|---|---|---|---|---|---|
| 1/4" | PF-8PS-20 | 5.5 | 8.5 | 6.35 | 4.5 | 200 | 20 | 30 |
| PF-8PS-30 | 300 | |||||||
| PF-8PS-40 | 400 | |||||||
| PF-8PS-50 | 500 | |||||||
| PF-8PS-60 | 600 | |||||||
| PF-8PS-80 | 800 | |||||||
| PF-8PS-100 | 1000 | |||||||
| 3/8" | PF-10PS-20 | 10.0 | 13.5 | 9.52 | 7.4 | 200 | 25 | 45 |
| PF-10PS-30 | 300 | |||||||
| PF-10PS-40 | 400 | |||||||
| PF-10PS-50 | 500 | |||||||
| PF-10PS-60 | 600 | |||||||
| PF-10PS-80 | 800 | |||||||
| PF-15PS-100 | 1000 | |||||||
| 1/2" | PF-15PS-20 | 12.0 | 16.0 | 12.7 | 10.3 | 200 | 30 | 45 |
| PF-15PS-30 | 300 | |||||||
| PF-15PS-40 | 400 | |||||||
| PF-15PS-50 | 500 | |||||||
| PF-15PS-60 | 600 | |||||||
| PF-15PS-80 | 800 | |||||||
| PF-15PS-100 | 1000 |
型番リスト
- 表示件数:
| 型番 |
内径(Φ) |
外径(Φ) |
最小曲げ半径(mm) |
長さ L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5.5
|
8.5
|
30
|
200
| 10 | 1個 | 10,665円(
11,732円
) | 45日目 | |
5.5
|
8.5
|
30
|
300
| 10 | 1個 | 11,036円(
12,140円
) | 45日目 | |
|
5.5
|
8.5
|
30
|
400
| 10 | 1個 | 11,597円(
12,757円
) | - |
5.5
|
8.5
|
30
|
500
| 10 | 1個 | 12,316円(
13,548円
) | 45日目 | |
5.5
|
8.5
|
30
|
600
| 10 | 1個 | 11,362円(
12,498円
) | 45日目 | |
|
5.5
|
8.5
|
30
|
800
| 10 | 1個 | 12,471円(
13,718円
) | - |
5.5
|
8.5
|
30
|
1000
| 10 | 1個 | 14,476円(
15,924円
) | 45日目 | |
10
|
13.5
|
45
|
200
| 10 | 1個 | 10,957円(
12,053円
) | 45日目 | |
|
10
|
13.5
|
45
|
300
| 10 | 1個 | 11,757円(
12,933円
) | - |
|
10
|
13.5
|
45
|
400
| 10 | 1個 | 12,636円(
13,900円
) | - |
|
10
|
13.5
|
45
|
500
| 10 | 1個 | 11,570円(
12,727円
) | - |
|
10
|
13.5
|
45
|
600
| 10 | 1個 | 12,277円(
13,505円
) | - |
10
|
13.5
|
45
|
800
| 10 | 1個 | 13,649円(
15,014円
) | 45日目 | |
|
10
|
13.5
|
45
|
1000
| 10 | 1個 | 14,792円(
16,271円
) | - |
12
|
16
|
45
|
200
| 10 | 1個 | 11,996円(
13,196円
) | 45日目 | |
|
12
|
16
|
45
|
300
| 10 | 1個 | 11,224円(
12,346円
) | - |
|
12
|
16
|
45
|
400
| 10 | 1個 | 11,986円(
13,185円
) | - |
|
12
|
16
|
45
|
500
| 10 | 1個 | 12,887円(
14,176円
) | - |
|
12
|
16
|
45
|
600
| 10 | 1個 | 13,718円(
15,090円
) | - |
|
12
|
16
|
45
|
800
| 10 | 1個 | 15,200円(
16,720円
) | - |
12
|
16
|
45
|
1000
| 10 | 1個 | 16,692円(
18,361円
) | 45日目 |
Loading...
詳細情報
基本情報
両端がチューブエンドになったフレキシブルチューブ（軸直角方向への位置調整に優れた製品）。
【特長】
・両端パイプエンドタイプの小口径フレキシブルチューブ。
・内面研磨品。
・内面相度Rmax0.7μm以下。
・クリーンルーム内にて精密洗浄から梱包している。
・非常に柔軟性に富んでいます。
・SUS316Lの使用により耐食性が優れています。
・全体にコンパクト、且つ軽量。
【用途】
・狭い箇所等でも自在な取付が可能。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q フレキシブルチューブとの違いはなんですか？
-
Aベローズは縦(軸)方向の振動強く、フレキシブルチューブは横方向の曲げに強いです。
