鹿島化学金属（ＵＫＢ）

鹿島化学金属（ＵＫＢ）

UKBボールベアリング 自動調心形状

UKBボールベアリング 自動調心形状

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
4,694円 ～ 217,431円
税込価格
5,163円 ～ 239,174円

外輪の軌道は球面で、軸受中心とその曲率中心が一致し、内輪、玉、保持器は軸受中心...

詳細情報を確認する

型番

未確定1,299件の候補があります。

  • CADデータ未対応

Loading...

商品情報

非磁性体で、磁気読み取り等計測器の誤作動を防ぐ玉軸受

豊富な材質の中から選択可能

豊富な材質の中から選択可能

二重構造もあり

二重構造もあり

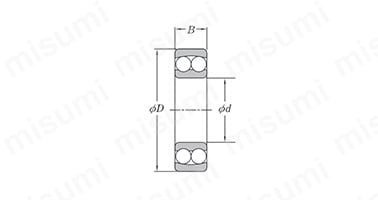

UKBボールベアリング 自動調心形状の外形図と寸法

UKBボールベアリング 自動調心形状の寸法図

UKBボールベアリング 自動調心形状の寸法図

主要寸法(mm)呼び番号
dDB
103091200
30142200
35111300
35172300
1232101201
32142201
37121301
37172301
1535111202
35142202
42131302
42172302
1740121203
40162203
47141303
40192303
2047141204
47182204
52151304
52212304
主要寸法(mm)呼び番号
dDB
2552151205
52182205
62171305
62242305
3062161206
62202206
72191306
72272306
3572171207
72232207
80211307
80312307
4080181208
80232208
90231308
90332308

この商品の材質別によるオススメについて

外・内輪材質

材質名呼び
記号		ドライ不定期
水分		水中
/海中		蒸気耐薬品非磁性絶縁
酸アルカリ有機溶剤油
フェノールSD◎◎◎◎○×◎◎◎◎
SDA◎◎◎◎○×◎◎××
SDHG◎△△×○×○◎××
PTFEPT◎◎◎◎◎◎◎◎◎×
PTG◎◎◎◎◎×◎◎◎◎
PTE◎◎◎◎◎◎◎◎◎◎
PTN◎◎◎◎◎◎◎◎◎◎
UHMWPE○○◎×◎◎◎◎◎◎
PPPP△○○△○○○○◎◎
PEEKPK○○○○◎◎◎◎◎◎
PKG◎○○◎◎◎◎◎◎×
PPSPS○◎◎◎◎◎◎◎◎◎
PSG◎◎◎◎◎◎◎◎◎×
PCTFEPCT○○○◎◎◎○○◎◎
PVDFPV○○○◎◎◎○○◎◎
カーボンCY◎○○◎◎◎◎◎○×

外・内輪材質オススメ度

ボール材質

ボール材質名呼び記号特長
ドライ水分耐薬品耐熱絶縁他
セラミックアルミナAl2O3A◎○◎◎◎一部侵される薬品あり
ジルコニアZrO2Z◎○◎◎◎
窒化珪素Si3N4N◎○◎◎◎
炭化珪素SicC◎○◎◎◎
ステンレスSUS304S◎◎△◎×薬品お種類により使用可
SUS316S6
ソーダガラスG◎○△○◎急な温度変化には不可
プラスチックPPPP×◎○※1◎液体の介入か低速が望ましい
PEPE×◎○◎
PVDFPV×◎○◎
PTFEPTN○◎◎◎
PEEKPK○○◎◎
ボール材質オススメ度
  • ※ 1 お問合せください。

オススメ度
◎充分おすすめできる
○普通におすすめ
△使用できるがおすすめしない
×使用不可

この商品の使用上の注意

薬品については種類や濃度等ご相談ください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 22
  8. 次へ
型番
内径 d(φ)
外径 D(φ)
幅(mm)
ボール材質
外・内輪・保持器材質詳細
ボール材質詳細
呼び記号(特長はカタログを参照してください)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
30
9
セラミック
UHMWPE(超高分子量ポリエチレン)
アルミナセラミック
PE
10

1個

5,909円( 6,500円 )

10日目

10
30
9
ガラス
UHMWPE(超高分子量ポリエチレン)
ソーダライムガラス
PE
10

1個

5,437円( 5,981円 )

10日目

10
30
9
プラスチック
UHMWPE(超高分子量ポリエチレン)
PP(ポリプロピレン)
PE
10

1個

4,762円( 5,238円 )

10日目

10
30
9
ステンレス
UHMWPE(超高分子量ポリエチレン)
SUS304
PE
10

1個

4,844円( 5,328円 )

10日目

10
30
9
ステンレス
UHMWPE(超高分子量ポリエチレン)
SUS316
PE
10

1個

4,724円( 5,196円 )

10日目

10
30
9
セラミック
PEEK(ポリエーテルエーテルケトン)
アルミナセラミック
PK
10

1個

10,259円( 11,285円 )

10日目

10
30
9
ガラス
PEEK(ポリエーテルエーテルケトン)
ソーダライムガラス
PK
10

1個

9,562円( 10,518円 )

10日目

10
30
9
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS304
PK
10

1個

8,662円( 9,528円 )

10日目

10
30
9
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS316
PK
10

1個

8,797円( 9,677円 )

10日目

10
30
9
セラミック
PEEK(ポリエーテルエーテルケトン)
アルミナセラミック
PKG
10

1個

13,908円( 15,299円 )

10日目

10
30
9
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS304
PKG
10

1個

12,600円( 13,860円 )

10日目

10
30
9
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS316
PKG
10

1個

12,708円( 13,979円 )

10日目

10
30
9
セラミック
PP(ポリプロピレン)
アルミナセラミック
PP
10

1個

5,887円( 6,476円 )

10日目

10
30
9
ガラス
PP(ポリプロピレン)
ソーダライムガラス
PP
10

1個

5,399円( 5,939円 )

10日目

10
30
9
プラスチック
PP(ポリプロピレン)
PP(ポリプロピレン)
PP
10

1個

4,747円( 5,222円 )

10日目

10
30
9
ステンレス
PP(ポリプロピレン)
SUS304
PP
10

1個

4,829円( 5,312円 )

10日目

10
30
9
ステンレス
PP(ポリプロピレン)
SUS316
PP
10

1個

4,844円( 5,328円 )

10日目

10
30
9
セラミック
PPS(ポリフェニレンサルファイド)
アルミナセラミック
PS
10

1個

8,812円( 9,693円 )

10日目

10
30
9
ガラス
PPS(ポリフェニレンサルファイド)
ソーダライムガラス
PS
10

1個

8,122円( 8,934円 )

10日目

10
30
9
ステンレス
PPS(ポリフェニレンサルファイド)
SUS304
PS
10

1個

7,222円( 7,944円 )

10日目

10
30
9
ステンレス
PPS(ポリフェニレンサルファイド)
SUS316
PS
10

1個

7,349円( 8,084円 )

10日目

10
30
9
セラミック
PTFE(ふっ素樹脂)
アルミナセラミック
PT
10

1個

7,846円( 8,631円 )

10日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS304
PT
10

1個

6,538円( 7,192円 )

10日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS316
PT
10

1個

6,646円( 7,311円 )

10日目

10
30
9
セラミック
PTFE(ふっ素樹脂)
アルミナセラミック
PTE
10

1個

10,499円( 11,549円 )

15日目

10
30
9
ガラス
PTFE(ふっ素樹脂)
ソーダライムガラス
PTE
10

1個

9,809円( 10,790円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS304
PTE
10

1個

8,909円( 9,800円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS316
PTE
10

1個

9,037円( 9,941円 )

15日目

10
30
9
セラミック
PTFE(ふっ素樹脂)
アルミナセラミック
PTG
10

1個

9,509円( 10,460円 )

15日目

10
30
9
ガラス
PTFE(ふっ素樹脂)
ソーダライムガラス
PTG
10

1個

8,812円( 9,693円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS304
PTG
10

1個

7,912円( 8,703円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS316
PTG
10

1個

8,024円( 8,826円 )

15日目

10
30
9
セラミック
PTFE(ふっ素樹脂)
アルミナセラミック
PTN
10

1個

6,723円( 7,395円 )

15日目

10
30
9
ガラス
PTFE(ふっ素樹脂)
ソーダライムガラス
PTN
10

1個

6,154円( 6,769円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS304
PTN
10

1個

5,415円( 5,957円 )

15日目

10
30
9
ステンレス
PTFE(ふっ素樹脂)
SUS316
PTN
10

1個

5,523円( 6,075円 )

15日目

10
30
9
セラミック
フェノール
アルミナセラミック
SD
10

1個

6,847円( 7,532円 )

10日目

10
30
9
ガラス
フェノール
ソーダライムガラス
SD
10

1個

6,149円( 6,764円 )

10日目

10
30
9
ステンレス
フェノール
SUS304
SD
10

1個

5,249円( 5,774円 )

10日目

10
30
9
ステンレス
フェノール
SUS316
SD
10

1個

5,384円( 5,922円 )

10日目

12
32
10
セラミック
UHMWPE(超高分子量ポリエチレン)
アルミナセラミック
PE
10

1個

6,224円( 6,846円 )

10日目

12
32
10
ガラス
UHMWPE(超高分子量ポリエチレン)
ソーダライムガラス
PE
10

1個

5,909円( 6,500円 )

10日目

12
32
10
プラスチック
UHMWPE(超高分子量ポリエチレン)
PP(ポリプロピレン)
PE
10

1個

5,137円( 5,651円 )

10日目

12
32
10
ステンレス
UHMWPE(超高分子量ポリエチレン)
SUS304
PE
10

1個

5,024円( 5,526円 )

10日目

12
32
10
ステンレス
UHMWPE(超高分子量ポリエチレン)
SUS316
PE
10

1個

5,084円( 5,592円 )

10日目

12
32
10
セラミック
PEEK(ポリエーテルエーテルケトン)
アルミナセラミック
PK
10

1個

11,099円( 12,209円 )

10日目

12
32
10
ガラス
PEEK(ポリエーテルエーテルケトン)
ソーダライムガラス
PK
10

1個

10,634円( 11,697円 )

10日目

12
32
10
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS304
PK
10

1個

9,622円( 10,584円 )

10日目

12
32
10
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS316
PK
10

1個

9,772円( 10,749円 )

10日目

12
32
10
セラミック
PEEK(ポリエーテルエーテルケトン)
アルミナセラミック
PKG
10

1個

15,138円( 16,652円 )

10日目

12
32
10
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS304
PKG
10

1個

13,923円( 15,315円 )

10日目

12
32
10
ステンレス
PEEK(ポリエーテルエーテルケトン)
SUS316
PKG
10

1個

14,046円( 15,451円 )

10日目

12
32
10
セラミック
PP(ポリプロピレン)
アルミナセラミック
PP
10

1個

6,112円( 6,723円 )

10日目

12
32
10
ガラス
PP(ポリプロピレン)
ソーダライムガラス
PP
10

1個

5,849円( 6,434円 )

10日目

12
32
10
プラスチック
PP(ポリプロピレン)
PP(ポリプロピレン)
PP
10

1個

5,084円( 5,592円 )

10日目

12
32
10
ステンレス
PP(ポリプロピレン)
SUS304
PP
10

1個

4,987円( 5,486円 )

10日目

12
32
10
ステンレス
PP(ポリプロピレン)
SUS316
PP
10

1個

5,024円( 5,526円 )

10日目

12
32
10
セラミック
PPS(ポリフェニレンサルファイド)
アルミナセラミック
PS
10

1個

9,299円( 10,229円 )

10日目

12
32
10
ガラス
PPS(ポリフェニレンサルファイド)
ソーダライムガラス
PS
10

1個

8,834円( 9,717円 )

10日目

12
32
10
ステンレス
PPS(ポリフェニレンサルファイド)
SUS304
PS
10

1個

7,822円( 8,604円 )

10日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 22
  8. 次へ

Loading...

詳細情報

基本情報

外輪の軌道は球面で、軸受中心とその曲率中心が一致し、内輪、玉、保持器は軸受中心の周りを自由に回転することが可能で調心性のある玉軸受。
【特長】
・グリース油等は一切不要です
・水中や海水、不定期に水分がかかる場所でサビや劣化なく使用できます
・薬品に耐性があるため、薬品の中や薬品のかかる所で抜群の性能を発揮します
・食品・化学薬品・医薬品等に使えます
・低温から高温まで幅広く使用できます
・非磁性体なので、磁気読み取り等計測器の誤作動を防ぎます
・絶縁性が高く、ハウジングと軸の間で絶縁できます
・軽量化に役立ちます
・設計に応じて形状を任意に設定できます
・材質も豊富で用途に応じて選定できます
【用途】
・洗浄機（ガラス洗浄、フィルム洗浄）、半導体・液晶、電子機器関連、エッチング装置、染色装置、めっき装置、医療器具、食品関連装置、計測器などに利用可能

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

UKBボールベアリング 自動調心形状

UKBボールベアリング 自動調心形状

    UKBボールベアリング アンギュラ形状 複列

    UKBボールベアリング アンギュラ形状 複列

      UKBボールベアリング スラスト形状

      UKBボールベアリング スラスト形状

        UKBボールベアリング アンギュラ形状 単列

        UKBボールベアリング アンギュラ形状 単列

          UKBボールベアリング 深溝形状

          UKBボールベアリング 深溝形状

            UKBボールベアリング ミニチュア形状

            UKBボールベアリング ミニチュア形状

              自動調心玉軸受（内径5～110mm）

              自動調心玉軸受（内径5～110mm）

                自動調心玉軸受（テーパ穴・円筒穴）

                自動調心玉軸受（テーパ穴・円筒穴）

                  樹脂玉軸受

                  樹脂玉軸受

                    樹脂ベアリング PK（耐薬品・耐熱性）

                    樹脂ベアリング PK（耐薬品・耐熱性）

                      グリースレスベアリング

                      グリースレスベアリング

                        SHシリーズ 調心機能付き ステンレスベアリング SSXCAタイプ

                        SHシリーズ 調心機能付き ステンレスベアリング SSXCAタイプ

                          耐熱１６０℃グリース封入玉軸受

                          耐熱１６０℃グリース封入玉軸受
                            メーカー 鹿島化学金属（ＵＫＢ） 鹿島化学金属（ＵＫＢ） 鹿島化学金属（ＵＫＢ） 鹿島化学金属（ＵＫＢ） 鹿島化学金属（ＵＫＢ） 鹿島化学金属（ＵＫＢ） ＮＳＫ ＮＴＮ ミスミ TOK 南海精工所（ＳＭＴ） 南海精工所（ＳＭＴ） ミスミ
                            通常価格 4,694円～ 6,412円～ 3,254円～ 2,977円～ 1,600円～ 1,485円～ 982円～ 974円～ 1,440円～ 7,148円～ 6,199円～ 12,062円～ 660円～
                            通常出荷日 10日目～   10日目～   10日目～   9日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 19日目   在庫品1日目   当日出荷可能
                            軌道輪形状 自動調心形状 アンギュラ玉（複列） スラスト玉 アンギュラ玉（単列） ボール ボール 自動調心玉 自動調心玉 玉 玉 ボール 自動調心機能付 玉
                            シールド素材・形状 片シールド形 片シールド形 片シールド形 片シールド形 片シールド形 片シールド形 開放型 開放型 両シールド形 両シールド形 - - 両シールド形
                            外・内輪・保持器材質 樹脂 樹脂 樹脂 樹脂 樹脂 樹脂 - スチール - PEEK SUS440C SUS440C SUS440C相当
                            外輪タイプ フラット フラット フラット フラット フラット フラット フラット 球面 フラット フラット フラット フラット フラット
                            軌道輪列数 複列 - 単列 - 単列 単列 複列 複列 単列 単列 単列 単列 単列

                            UKBボールベアリング 自動調心形状のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            小型装置の回転軸受けとして
                            評価 5.0満足度：5.02019/01/10
                            小型装置の回転軸受けとして、少量多品種の試作品製作が多いため、細かいラインナップで選択でき助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            ボールベアリング・玉軸受カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
