小西製作所

小西製作所

クランプレバー インチネジKRIN・ミリ左ネジKRL

クランプレバー インチネジKRIN・ミリ左ネジKRL

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
2,274円 ～ 3,759円
税込価格
2,501円 ～ 4,135円

【特長】・位置決め固定をする時に使用をするレバーです・レバーを上に持ち上げる事...

詳細情報を確認する

型番

未確定150件の候補があります。

Loading...

商品情報

外形図

外形図

製品仕様

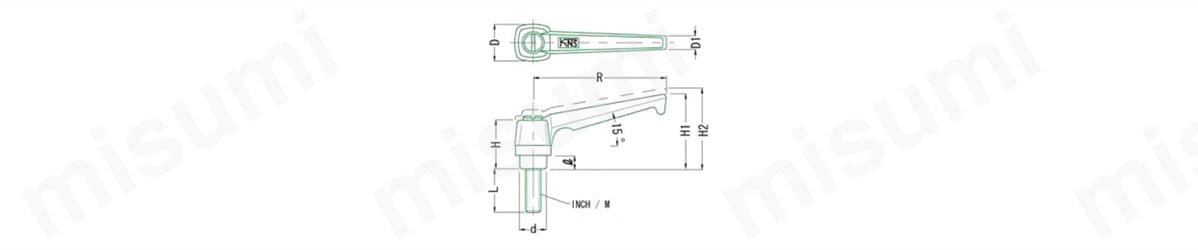

外観図

クランプレバー インチネジKRIN・ミリ左ネジKRL 外観図

仕様

レバー: 亜鉛ダイキャスト、静電紛体塗装
ボルト: 銅材SUM22、黒色四三酸化鉄皮膜
止めネジ: 銅材SUM22、黒色四三酸化鉄皮膜
バネ: 銅線SW-C

規格表

KRIN

品番Lカラー
KRIN-1/41015202530  B(プラック)
O(オレンジ)
R(レッド)
S(シルパー)
Y(イエロ―)
KRIN-5/16 1520253040
KRIN-3/8  2025304050
品番RINCHH1H2HlDdD1歯数(g)
KR-1/4401/43133.223.35.014.0107.51628～35
KR-5/16655/164143.726.37.018.3147.52070～85
KR-3/8803/84953.333.210.022.01610.022115～150

KRL

品番Lカラー
KRL-61015202530  B(プラック)
O(オレンジ)
R(レッド)
S(シルパー)
Y(イエロ―)
KRL-8 1520253040
KRL-10  2025304050
品番RMH1H2HlDdD1歯数(g)
KRL-64063133.223.35.014.0107.51628～35
KRL-86584143.726.37.018.3147.52070～85
KRL-1080104953.333.210.022.01610.022115～150

使用例

操作方法

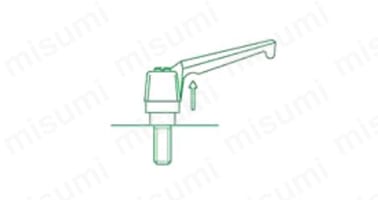

歯止めがはずれるまで、レバーを上に持ち上げてください。（内蔵スプリングが圧縮されます。）

歯止めがはずれるまで、レバーを上に持ち上げてください。（内蔵スプリングが圧縮されます。）

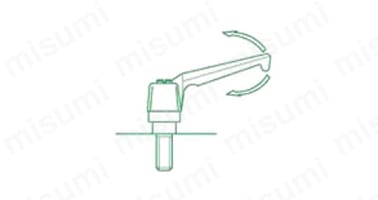

レバーを持ち上げた状態で、お望みの位置に回してください。

レバーを持ち上げた状態で、お望みの位置に回してください。

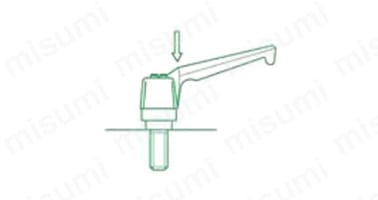

お望みの位置でレバーを離します。スプリングの力で戻り、歯止め装置が再びロックされます。

お望みの位置でレバーを離します。スプリングの力で戻り、歯止め装置が再びロックされます。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
接続部 種類
取付部 サイズ
最大締付力(N)
カラー
高さ H(mm)
回し半径(mm)
取付部 長さ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[おねじ] インチねじ
6.4(1/4inch)
-
B(ブラック)
23.3
40
10

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
O(オレンジ)
23.3
40
10

1個

2,412円( 2,653円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
R(レッド)
23.3
40
10

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
S(シルバー)
23.3
40
10

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
Y(イエロー)
23.3
40
10

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
B(ブラック)
23.3
40
15

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
O(オレンジ)
23.3
40
15

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
R(レッド)
23.3
40
15

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
S(シルバー)
23.3
40
15

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
Y(イエロー)
23.3
40
15

1個

2,472円( 2,719円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
B(ブラック)
23.3
40
20

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
O(オレンジ)
23.3
40
20

1個

2,412円( 2,653円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
R(レッド)
23.3
40
20

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
S(シルバー)
23.3
40
20

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
Y(イエロー)
23.3
40
20

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
B(ブラック)
23.3
40
25

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
O(オレンジ)
23.3
40
25

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
R(レッド)
23.3
40
25

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
S(シルバー)
23.3
40
25

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
Y(イエロー)
23.3
40
25

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
B(ブラック)
23.3
40
30

1個

2,412円( 2,653円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
O(オレンジ)
23.3
40
30

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
R(レッド)
23.3
40
30

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
S(シルバー)
23.3
40
30

1個

2,298円( 2,528円 )

3日目

[おねじ] インチねじ
6.4(1/4inch)
-
Y(イエロー)
23.3
40
30

1個

2,274円( 2,501円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
B(ブラック)
33.2
80
20

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
O(オレンジ)
33.2
80
20

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
R(レッド)
33.2
80
20

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
S(シルバー)
33.2
80
20

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
Y(イエロー)
33.2
80
20

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
B(ブラック)
33.2
80
25

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
O(オレンジ)
33.2
80
25

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
R(レッド)
33.2
80
25

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
S(シルバー)
33.2
80
25

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
Y(イエロー)
33.2
80
25

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
B(ブラック)
33.2
80
30

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
O(オレンジ)
33.2
80
30

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
R(レッド)
33.2
80
30

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
S(シルバー)
33.2
80
30

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
Y(イエロー)
33.2
80
30

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
B(ブラック)
33.2
80
40

1個

3,310円( 3,641円 )

10日目

[おねじ] インチねじ
9.5(3/8inch)
-
O(オレンジ)
33.2
80
40

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
R(レッド)
33.2
80
40

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
S(シルバー)
33.2
80
40

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
Y(イエロー)
33.2
80
40

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
B(ブラック)
33.2
80
50

1個

3,310円( 3,641円 )

10日目

[おねじ] インチねじ
9.5(3/8inch)
-
O(オレンジ)
33.2
80
50

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
R(レッド)
33.2
80
50

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
S(シルバー)
33.2
80
50

1個

3,310円( 3,641円 )

3日目

[おねじ] インチねじ
9.5(3/8inch)
-
Y(イエロー)
33.2
80
50

1個

3,293円( 3,622円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
B(ブラック)
26.3
65
15

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
O(オレンジ)
26.3
65
15

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
R(レッド)
26.3
65
15

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
S(シルバー)
26.3
65
15

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
Y(イエロー)
26.3
65
15

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
B(ブラック)
26.3
65
20

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
O(オレンジ)
26.3
65
20

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
R(レッド)
26.3
65
20

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
S(シルバー)
26.3
65
20

1個

2,828円( 3,111円 )

3日目

[おねじ] インチねじ
7.9(5/16inch)
-
Y(イエロー)
26.3
65
20

1個

2,828円( 3,111円 )

3日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります
・ネジ部はインチネジ。ミリネジの左ネジを用意
【用途】
・治具の締付け、緩め用

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

クランプレバー インチネジKRIN・ミリ左ネジKRL

クランプレバー インチネジKRIN・ミリ左ネジKRL

    テンションレバー TL,TLF

    テンションレバー TL,TLF

      クランプレバー KR・KF

      クランプレバー KR・KF

        フラットテンションレバー FTR,FTF

        フラットテンションレバー FTR,FTF

          クランプレバー SR--6、SF--6

          クランプレバー SR--6、SF--6

            テンションレバー（ステンレス） TL-sus、TLF-sus

            テンションレバー（ステンレス） TL-sus、TLF-sus

              ステンレスクランプレバー SRS,SFS

              ステンレスクランプレバー SRS,SFS

                クランプレバーフラット SRFL--6,SFFL--6

                クランプレバーフラット SRFL--6,SFFL--6

                  クランプレバーフラット SRFL、SFFL

                  クランプレバーフラット SRFL、SFFL

                    クランプレバー SR,SF

                    クランプレバー SR,SF

                      ステンレスクランプレバーフラット SRSFL,SFSFL

                      ステンレスクランプレバーフラット SRSFL,SFSFL

                        クランピング・レバー

                        クランピング・レバー

                          セーフティープラスチッククランプレバー SVR,SVF

                          セーフティープラスチッククランプレバー SVR,SVF
                            メーカー 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 小西製作所 ロームヘルドハルダー 小西製作所
                            通常価格 2,274円～ 4,099円～ 1,197円～ 3,132円～ 661円～ 6,485円～ 993円～ 619円～ 633円～ 651円～ 1,005円～ 3,087円～ 1,556円
                            通常出荷日 3日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 2日目～   在庫品1日目～   当日出荷可能 3日目   3日目   3日目   3日目   在庫品1日目～   当日出荷可能 3日目   9日目～   2日目
                            クランプ 機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構 ねじ機構
                            レバー 形状 L字形 ノブ付き形 L字形 ノブ付き形 L字形 ノブ付き形 L字形 L字形 L字形 L字形 L字形 ノブ付き形 L字形
                            クランプ 方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向 軸方向
                            レバー 操作方向 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転) 左右(回転)
                            レバー 機構 セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション セレーション

                            クランプレバー インチネジKRIN・ミリ左ネジKRLのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            製品の部品製作に使用しています
                            評価 5.0満足度：5.02019/10/16
                            製品の部品製作時に加工部品を固定する際に使用しています。部品としては、マット抜き加工品を押さえるのに使用しています。以前は蝶ボルトだったので指で締め、プライヤ等で増し締めが必要でしたが、このクランプに換えたところ、締付やすく一度固定すると緩みもありません。
