フランジナット セレート無し 左ねじ【1～4,000個入り】
- 通常価格(税別)
- 4,768円 ～ 33,676円
- 税込価格
- 5,245円 ～ 37,044円
ワッシャ・座金を組み込む手間を削減するフランジ付き六角ナット。緩み止め防止のセ...
型番
未確定9件の候補があります。
Loading...
商品情報
商品概要

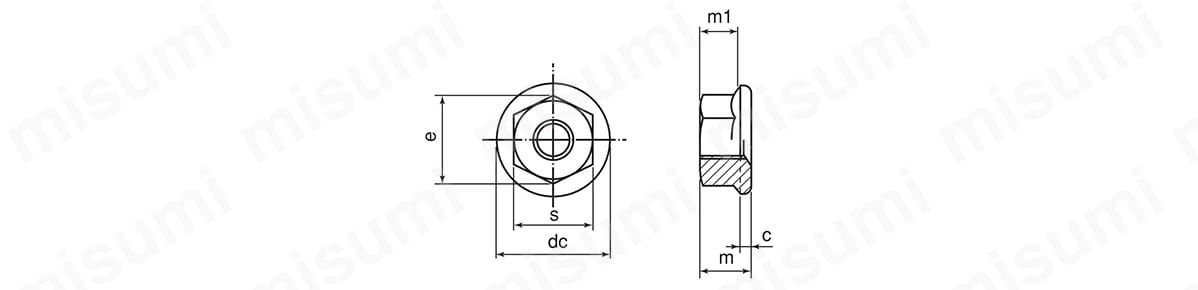

外形図
| ねじの 呼び d | S | e | dc | m | m1 | c | |||
|---|---|---|---|---|---|---|---|---|---|
| 平径 | 対角 | フランジ径 | 全高 | 六角部高さ | フランジ厚 | ||||
| 基準 寸法 | 許容差 | (参考) | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 最小 | 最小 | |
| M3 | 5.5 | 0 -0.2 | 6.3 | 8 | 0 -0.4 | 3.7 | ±0.15 | 2.4 | 1.0 |
| M4 | 7 | 8.0 | 10 | 4.5 | 3.2 | 1.1 | |||
| M5 | 8 | 9.2 | 12 | 5.5 | 3.3 | 1.1 | |||
| M6 | 10 | 11.5 | 13 | 6.0 | 4 | 1.5 | |||
| M8 | 12 | 0 -0.25 | 13.8 | 17 | 7.5 | ±0.2 | 5 | 1.5 | |
| M10 | 14 | 16.2 | 19 | 9.0 | 6 | 1.8 | |||
型番リスト
- 表示件数:
| 型番 |
ねじの呼び(M) |
表面処理 |
表面処理（詳細） | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
三価クロメート
|
[三価クロメート] 三価ホワイト
| 10 | 1パック 4,000個入り | 33,676円(
37,044円
) | 1日目 | |
4
|
三価クロメート
|
[三価クロメート] 三価ホワイト
| 10 | 1パック 2,500個入り | 20,674円(
22,741円
) | 1日目 | |
6
|
三価クロメート
|
[三価クロメート] 三価ホワイト
| 10 | 1パック 1,000個入り | 9,697円(
10,667円
) | 1日目 | |
8
|
三価クロメート
|
[三価クロメート] 三価ホワイト
| 10 | 1パック 500個入り | 8,180円(
8,998円
) | 1日目 | |
5
|
クロメートメッキ
|
[クロメートメッキ] クロメートメッキ
| - | 1パック 1,500個入り | 9,748円(
10,723円
) | 1日目 | |
8
|
クロメートメッキ
|
[クロメートメッキ] クロメートメッキ
| - | 1パック 500個入り | 6,422円(
7,064円
) | 1日目 | |
10
|
クロメートメッキ
|
[クロメートメッキ] クロメートメッキ
| - | 1パック 300個入り | 4,768円(
5,245円
) | 1日目 | |
10
|
クロメートメッキ
|
[クロメートメッキ] 黒色クロメート
| - | 1パック 300個入り | 6,213円(
6,834円
) | 10日目 | |
6
|
ニッケルメッキ
|
[ニッケルメッキ] ニッケルメッキ
| 10 | 1個 | 9,895円(
10,885円
) | 10日目 |
Loading...
詳細情報
基本情報
ワッシャ・座金を組み込む手間を削減するフランジ付き六角ナット。
緩み止め防止のセレートはついていません。
(i)ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
