小西製作所

小西製作所

両握りハンドル WH-N

両握りハンドル WH-N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,612円 ～ 6,955円  特別価格
税込価格
3,973円 ～ 7,651円  特別価格

JIS B2602-2号 相当の両握りハンドルです。回し半径20mm～50mm...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定4件の候補があります。

Loading...

商品情報

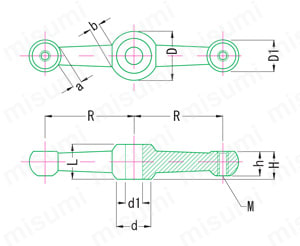

外形図

両握りハンドル WH-N　外形図



製品仕様

材質：鋼材SUM22

表面処理：クロムメッキ

注意・禁止事項

  • グリップは含まれていない。
  • グリップは2個必要。

規格表

単位：mm
型番Rd1LDD1dHhabM（g）
WH-20-N20512181013109.067M4×P0.726
WH-25-N25132015841
WH-32-N328142212171079M5×P0.850
WH-40-N40162416181414.01012M6×P1.0100
WH-50-N5010223219231816.51113M8×P1.25200

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径(mm)
クランクハンドル 回し半径(mm)
ハンドル 厚さ(mm)
取付部 外径(φ)
丸穴径(φ)
推奨グリップ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
20
12
13
5
AS-10

1個

3,612円( 3,973円 )

2日目

50
25
13
15
5
AS-10

1個

3,769円( 4,146円 )

2日目

64
32
14
17
8
AS-13，C-13

1個

4,227円( 4,650円 )

2日目

100
50
22
23
10
AS-20，C-20

1個

6,955円

2,086円

( 2,295円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

JIS B2602-2号 相当の両握りハンドルです。回し半径20mm～50mmより選定して下さい。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
