小西製作所

小西製作所

角リム型エンプラハンドル車 YN,Y-N

角リム型エンプラハンドル車 YN,Y-N

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,956円 ～ 3,636円
税込価格
2,152円 ～ 4,000円

【特長】・角リム型エンプラハンドル車です。・低コストと軽量で人気になっている代...

詳細情報を確認する

型番

未確定6件の候補があります。

Loading...

商品情報

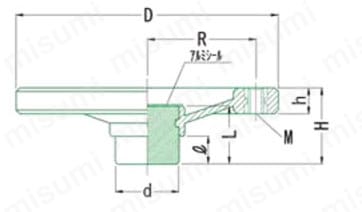

外形図

角リム型エンプラハンドル車 YN,Y-N 外形図

製品仕様

材質・表面処理

  • 本体：黒色ナイロン樹脂PA6
  • ボス：鋼材SUM22・クロムメッキ
  • ネジ：黄銅C3604B
  • キャップ：アルミニウム

注：グリップは含まれておりません。必要なグリップの型番は、ハンドルとは別に選定して下さい。

使用温度

max 80℃、min -20℃

規格表

単位：mm
型番DdHhLlMR（g）
握りネジなし握りネジ付
YN-125Y-125-N1253046163012M8×P1.2553315
YN-160Y-160-N160345318351770385
YN-200Y-200-N2003856203618M10×P1.588425

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径(mm)
グリップ/取付穴有無
ハンドル 厚さ(mm)
取付部 外径(φ)
付属品
推奨グリップ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
125
なし(握りネジ付)
46
30
なし
ER-8

1個

2,105円( 2,316円 )

3日目

160
なし(握りネジ付)
53
34
なし
ER-8

1個

2,449円( 2,694円 )

3日目

200
なし(握りネジ付)
56
38
なし
ER-10

1個

3,636円( 4,000円 )

3日目

125
なし(握りネジなし)
46
30
-
-

1個

1,956円( 2,152円 )

3日目

160
なし(握りネジなし)
53
34
-
-

1個

2,449円( 2,694円 )

3日目

200
なし(握りネジなし)
56
38
-
-

1個

3,636円( 4,000円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・角リム型エンプラハンドル車です。
・低コストと軽量で人気になっている代表的なハンドル車です

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
