小西製作所

小西製作所

クランプレバーフラット SRFL--6,SFFL--6

クランプレバーフラット SRFL--6,SFFL--6

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
619円 ～ 1,284円
税込価格
681円 ～ 1,412円

【特長】・位置決め固定をする時に使用をするレバーです。・レバーを上に持ち上げる...

詳細情報を確認する

型番

未確定320件の候補があります。

Loading...

商品情報

外形図

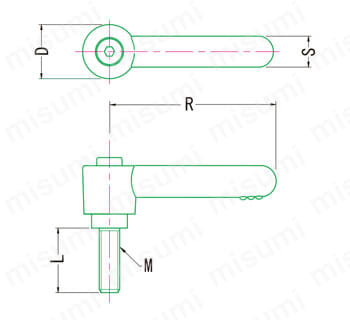

クランプレバーフラット SRFL--6,SFFL--6 外形図01

SRFL--6

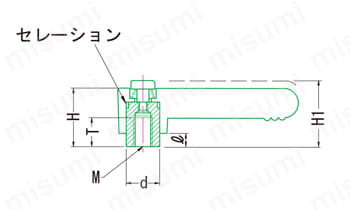

クランプレバーフラット SRFL--6,SFFL--6 外形図02

SFFL--6

製品仕様

材質／表面処理

  • レバー：亜鉛ダイキャスト・静電紛体塗装
  • ボルト：鋼材SUM22・黒色四三酸化鉄皮膜
  • 止めネジ：鋼材SUM22・黒色四三酸化鉄皮膜
  • バネ：鋼線SW-C

規格表

型 番Lカラー
SRFL- 410152025304050--B-6（ブラック）
O-6（オレンジ）
R-6（レッド）
S-6（シルバー）
SRFL- 5
SRFL- 6
SRFL- 8-15202530405060-
SRFL-10--20253040506080
型 番Lカラー
SRFL- 4H10152025304050--B-6（ブラック）
O-6（オレンジ）
R-6（レッド）
S-6（シルバー）
SRFL- 5H
SRFL- 6H
SRFL- 8H-15202530405060-
SRFL-10H--20253040506080
型 番カラー
SFFL-4B-6（ブラック）
O-6（オレンジ）
R-6（レッド）
S-6（シルバー）
SFFL-5
SFFL-6
SFFL-8
SFFL-10
型 番カラー
SFFL-4HB-6（ブラック）
O-6（オレンジ）
R-6（レッド）
S-6（シルバー）
SFFL-5H
SFFL-6H
SFFL-8H
SFFL-10H
型 番型 番RMTH1HlDdS歯数（g）
SRFL- 4SFFL-445M4×P0.7933224.0141081633～38
SRFL- 5SFFL-5M5×P0.8
SRFL- 6SFFL-6M6×P1.0
SRFL- 8SFFL-870M8×P1.251242255.519141220110～120
SRFL-10SFFL-1085M10×P1.514543310.023161422200～230
型 番型 番RMTH1HlDdS歯数（g）
SRFL- 4HSFFL-4H45M4×P0.79433214.0141091638～43
SRFL- 5HSFFL-5HM5×P0.8
SRFL- 6HSFFL-6HM6×P1.0
SRFL- 8HSFFL-8H70M8×P1.2512523515.519141220117～127
SRFL-10HSFFL-10H85M10×P1.514644320.023161422210～240

使用例

操作方法

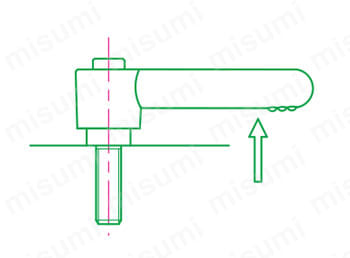

クランプレバーフラット SRFL--6,SFFL--6 使用例01

（1） 歯止めがはずれるまでレバーを上に持ち上げて下さい｡
（内臓スプリングが圧縮されます。）

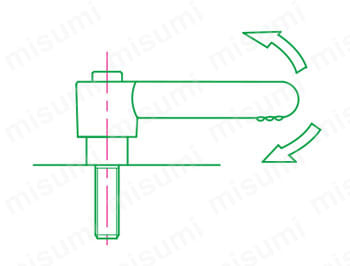

クランプレバーフラット SRFL--6,SFFL--6 使用例02

（2） レバーを持ち上げた状態で、お望みの位置に回して下さい｡

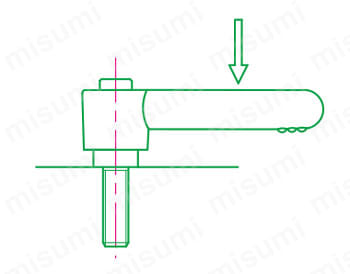

クランプレバーフラット SRFL--6,SFFL--6 使用例03

（3） お望みの位置でレバーを放します。
スプリングの力で戻り歯止め装置が再びロックされます。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
接続部 種類
取付部 サイズ
最大締付力(N)
カラー
高さ H(mm)
高さタイプ(mm)
回し半径(mm)
取付部 長さ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[めねじ] めねじ
M4
-
B(ブラック)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M4
-
O(オレンジ)
22
標準
45
9

1個

732円( 805円 )

3日目

[めねじ] めねじ
M4
-
R(レッド)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M4
-
S(シルバー)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M4
-
B(ブラック)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M4
-
O(オレンジ)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M4
-
R(レッド)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M4
-
S(シルバー)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M5
-
B(ブラック)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M5
-
O(オレンジ)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M5
-
R(レッド)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M5
-
S(シルバー)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M5
-
B(ブラック)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M5
-
O(オレンジ)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M5
-
R(レッド)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M5
-
S(シルバー)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M6
-
B(ブラック)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M6
-
O(オレンジ)
22
標準
45
9

1個

952円( 1,047円 )

3日目

[めねじ] めねじ
M6
-
R(レッド)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M6
-
S(シルバー)
22
標準
45
9

1個

799円( 879円 )

3日目

[めねじ] めねじ
M6
-
B(ブラック)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M6
-
O(オレンジ)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M6
-
R(レッド)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M6
-
S(シルバー)
32
Hタイプ
45
9

1個

920円( 1,012円 )

3日目

[めねじ] めねじ
M8
-
B(ブラック)
25
標準
70
12

1個

908円( 999円 )

3日目

[めねじ] めねじ
M8
-
O(オレンジ)
25
標準
70
12

1個

908円( 999円 )

3日目

[めねじ] めねじ
M8
-
R(レッド)
25
標準
70
12

1個

908円( 999円 )

3日目

[めねじ] めねじ
M8
-
S(シルバー)
25
標準
70
12

1個

908円( 999円 )

3日目

[めねじ] めねじ
M8
-
B(ブラック)
35
Hタイプ
70
12

1個

1,020円( 1,122円 )

3日目

[めねじ] めねじ
M8
-
O(オレンジ)
35
Hタイプ
70
12

1個

1,020円( 1,122円 )

3日目

[めねじ] めねじ
M8
-
R(レッド)
35
Hタイプ
70
12

1個

1,020円( 1,122円 )

3日目

[めねじ] めねじ
M8
-
S(シルバー)
35
Hタイプ
70
12

1個

1,020円( 1,122円 )

3日目

[めねじ] めねじ
M10
-
B(ブラック)
33
標準
85
14

1個

1,039円( 1,143円 )

3日目

[めねじ] めねじ
M10
-
O(オレンジ)
33
標準
85
14

1個

1,039円( 1,143円 )

3日目

[めねじ] めねじ
M10
-
R(レッド)
33
標準
85
14

1個

1,039円( 1,143円 )

3日目

[めねじ] めねじ
M10
-
S(シルバー)
33
標準
85
14

1個

1,039円( 1,143円 )

3日目

[めねじ] めねじ
M10
-
B(ブラック)
43
Hタイプ
85
14

1個

1,284円( 1,412円 )

3日目

[めねじ] めねじ
M10
-
O(オレンジ)
43
Hタイプ
85
14

1個

1,284円( 1,412円 )

3日目

[めねじ] めねじ
M10
-
R(レッド)
43
Hタイプ
85
14

1個

1,284円( 1,412円 )

3日目

[めねじ] めねじ
M10
-
S(シルバー)
43
Hタイプ
85
14

1個

1,284円( 1,412円 )

3日目

[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
10

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
10

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
10

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
10

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
15

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
15

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
15

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
15

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
20

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
20

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
20

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
20

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
25

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
25

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
25

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
25

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
B(ブラック)
32
Hタイプ
45
30

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
O(オレンジ)
32
Hタイプ
45
30

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
R(レッド)
32
Hタイプ
45
30

1個

641円( 705円 )

3日目

[おねじ] おねじ
M4
1800
S(シルバー)
32
Hタイプ
45
30

1個

641円( 705円 )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・位置決め固定をする時に使用をするレバーです。
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります。
・従来品に比べより使いやすく、非常にお求め安くなりました

カタログ

ダウンロード (PDF)
カタログ（見開き版）

閉じる

あと7項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
