小西製作所

小西製作所

ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus

ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる（2件）
通常価格(税別)
235円 ～ 1,969円
税込価格
259円 ～ 2,166円

ノブの周りに縦目ローレットを施した扱いやすいノブ。【特長】・ノブ部の外周に縦目...

詳細情報を確認する

  • 本体 種類：
    円形
  • 円形 種類：
    標準
  • 付加機能：
    なし
  • 側面部加工：
    ローレット
  • 止めねじ加工：
    なし

型番

未確定41件の候補があります。

Loading...

商品情報

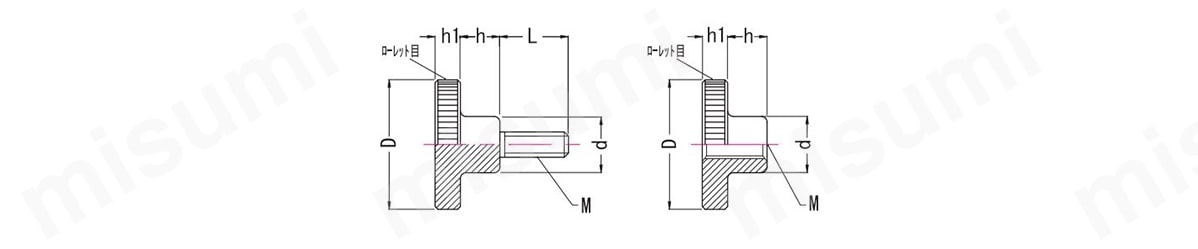

外形図

ナールドサムノブ　外形図

製品仕様

材質: SUM22
表面加工: クロムメッキ
材質: ステンレスSUS303

規格表

おねじタイプ



単位:mm



型番型番MLDHdhh1(g)
TKS-4×6TKS-4×6-susM4×P0.76168.586.02.59
TKS-4×10TKS-4×10-sus1010
TKS-4×16TKS-4×16-sus1610
TKS-5×10TKS-5×10-susM5×P0.8102011.5107.54.015
TKS-5×15TKS-5×15-sus1518
TKS-5×20TKS-5×20-sus2020
TKS-6×15TKS-6×15-susM6×P1.0152415.01210.05.025
TKS-6×20TKS-6×20-sus2027
TKS-6×25TKS-6×25-sus2529
TKS-6×30TKS-6×30-sus3030
TKS-8×20TKS-8×20-susM8×P1.25203018.01612.06.060
TKS-8×25TKS-8×25-sus2563
TKS-8×30TKS-8×30-sus3065
TKS-10×25TKS-10×25-susM10×P1.5253623.02015.08.0115
TKS-10×30TKS-10×30-sus30119
TKS-10×40TKS-10×40-sus40125

めねじタイプ



単位:mm



型番型番MDHdhh1(g)
TKN-4TKN-4-susM4×P0.7168.586.02.57
TKN-5TKN-5-susM5×P0.82011.5107.54.015
TKN-6TKN-6-susM6×P1.02415.01210.05.025
TKN-8TKN-8-susM8×P1.253018.01612.06.045
TKN-10TKN-10-susM10×P1.53623.02015.08.090

型番リスト

表示件数:
  1. 1
型番
取付部の種類
取付部 径(mm)
取付部　長さ(mm)
ノブ部 外径(mm)
本体 材質
ノブ 高さ(mm)
おねじ先端加工
めねじ・丸穴加工
本体 表面処理
取付部 材質
取付部 表面処理
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
めねじ(段付)
M4
8.5
16
[スチール] 鋼材SUM22
8.5
-
貫通
クロムメッキ
鋼材SUM22
クロムメッキ

1個

235円( 259円 )

3日目

めねじ(段付)
M4
8.5
16
[ステンレス] ステンレスSUS303
8.5
-
貫通
なし
ステンレスSUS303
なし

1個

570円( 627円 )

3日目

めねじ(段付)
M5
11.5
20
[スチール] 鋼材SUM22
11.5
-
貫通
クロムメッキ
鋼材SUM22
クロムメッキ

1個

308円( 339円 )

3日目

めねじ(段付)
M5
11.5
20
[ステンレス] ステンレスSUS303
11.5
-
貫通
なし
ステンレスSUS303
なし

1個

566円( 623円 )

3日目

めねじ(段付)
M6
15
24
[スチール] 鋼材SUM22
15
-
貫通
クロムメッキ
鋼材SUM22
クロムメッキ

1個

447円( 492円 )

3日目

めねじ(段付)
M6
15
24
[ステンレス] ステンレスSUS303
15
-
貫通
なし
ステンレスSUS303
なし

1個

664円( 730円 )

在庫品1日目

当日出荷可能

めねじ(段付)
M8
18
30
[スチール] 鋼材SUM22
18
-
貫通
クロムメッキ
鋼材SUM22
クロムメッキ

1個

569円( 626円 )

3日目

めねじ(段付)
M8
18
30
[ステンレス] ステンレスSUS303
18
-
貫通
なし
ステンレスSUS303
なし

1個

871円( 958円 )

在庫品1日目

当日出荷可能

めねじ(段付)
M10
23
36
[スチール] 鋼材SUM22
23
-
貫通
クロムメッキ
鋼材SUM22
クロムメッキ

1個

898円( 988円 )

3日目

めねじ(段付)
M10
23
36
[ステンレス] ステンレスSUS303
23
-
貫通
なし
ステンレスSUS303
なし

1個

1,186円( 1,305円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M4
6
16
[スチール] 鋼材SUM22
8.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

418円( 460円 )

3日目

おねじ(段付)
M4
10
16
[スチール] 鋼材SUM22
8.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

372円( 409円 )

3日目

おねじ(段付)
M4
10
16
[ステンレス] ステンレスSUS303
8.5
なし
-
なし
ステンレスSUS303
なし

1個

763円( 839円 )

3日目

おねじ(段付)
M4
16
16
[スチール] 鋼材SUM22
8.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

372円( 409円 )

3日目

おねじ(段付)
M4
16
16
[ステンレス] ステンレスSUS303
8.5
なし
-
なし
ステンレスSUS303
なし

1個

717円( 789円 )

3日目

おねじ(段付)
M5
10
20
[スチール] 鋼材SUM22
11.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

508円( 559円 )

3日目

おねじ(段付)
M5
10
20
[ステンレス] ステンレスSUS303
11.5
なし
-
なし
ステンレスSUS303
なし

1個

732円( 805円 )

3日目

おねじ(段付)
M5
15
20
[スチール] 鋼材SUM22
11.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

410円( 451円 )

3日目

おねじ(段付)
M5
15
20
[ステンレス] ステンレスSUS303
11.5
なし
-
なし
ステンレスSUS303
なし

1個

732円( 805円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M5
20
20
[スチール] 鋼材SUM22
11.5
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

407円( 448円 )

3日目

おねじ(段付)
M5
20
20
[ステンレス] ステンレスSUS303
11.5
なし
-
なし
ステンレスSUS303
なし

1個

805円( 886円 )

3日目

おねじ(段付)
M6
15
24
[スチール] 鋼材SUM22
15
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

633円( 696円 )

3日目

おねじ(段付)
M6
15
24
[ステンレス] ステンレスSUS303
15
なし
-
なし
ステンレスSUS303
なし

1個

1,007円( 1,108円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M6
20
24
[スチール] 鋼材SUM22
15
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

526円( 579円 )

3日目

おねじ(段付)
M6
20
24
[ステンレス] ステンレスSUS303
15
なし
-
なし
ステンレスSUS303
なし

1個

1,004円( 1,104円 )

在庫品1日目

当日出荷可能

おねじ(段付)
M6
25
24
[スチール] 鋼材SUM22
15
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

526円( 579円 )

3日目

おねじ(段付)
M6
25
24
[ステンレス] ステンレスSUS303
15
なし
-
なし
ステンレスSUS303
なし

1個

1,036円( 1,140円 )

3日目

おねじ(段付)
M6
30
24
[スチール] 鋼材SUM22
15
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

578円( 636円 )

3日目

おねじ(段付)
M6
30
24
[ステンレス] ステンレスSUS303
15
なし
-
なし
ステンレスSUS303
なし

1個

1,036円( 1,140円 )

3日目

おねじ(段付)
M8
20
30
[スチール] 鋼材SUM22
18
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

794円( 873円 )

10日目

おねじ(段付)
M8
20
30
[ステンレス] ステンレスSUS303
18
なし
-
なし
ステンレスSUS303
なし

1個

1,300円( 1,430円 )

3日目

  • 注文停止中

TKS-8X25

おねじ(段付)
M8
25
30
[スチール] 鋼材SUM22
18
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

726円( 799円 )

-

おねじ(段付)
M8
25
30
[ステンレス] ステンレスSUS303
18
なし
-
なし
ステンレスSUS303
なし

1個

1,187円( 1,306円 )

3日目

おねじ(段付)
M8
30
30
[スチール] 鋼材SUM22
18
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

726円( 799円 )

3日目

おねじ(段付)
M8
30
30
[ステンレス] ステンレスSUS303
18
なし
-
なし
ステンレスSUS303
なし

1個

1,464円( 1,610円 )

3日目

おねじ(段付)
M10
25
36
[スチール] 鋼材SUM22
23
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

1,144円( 1,258円 )

3日目

おねじ(段付)
M10
25
36
[ステンレス] ステンレスSUS303
23
なし
-
なし
ステンレスSUS303
なし

1個

1,818円( 2,000円 )

3日目

おねじ(段付)
M10
30
36
[スチール] 鋼材SUM22
23
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

1,090円( 1,199円 )

3日目

おねじ(段付)
M10
30
36
[ステンレス] ステンレスSUS303
23
なし
-
なし
ステンレスSUS303
なし

1個

1,818円( 2,000円 )

3日目

おねじ(段付)
M10
40
36
[スチール] 鋼材SUM22
23
なし
-
クロムメッキ
鋼材SUM22
クロムメッキ

1個

1,130円( 1,243円 )

3日目

おねじ(段付)
M10
40
36
[ステンレス] ステンレスSUS303
23
なし
-
なし
ステンレスSUS303
なし

1個

1,969円( 2,166円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ノブの周りに縦目ローレットを施した扱いやすいノブ。
【特長】
・ノブ部の外周に縦目ローレット加工仕様の頑強なノブ。
・雄ネジ・雌ネジがあり、ニッケルクロームメッキ仕様とステンレス製を用意。
【用途】
・治具の締付け、緩め用に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus

ナールドサムノブ TKS・TKN・TKS-sus・TKN-sus

    ナールドナット（ステンレス） KNTA-sus

    ナールドナット（ステンレス） KNTA-sus

      ナールドナット（クロムメッキ） KNTA、KNTB

      ナールドナット（クロムメッキ） KNTA、KNTB

        ローレットノブ　平型

        ローレットノブ　平型

          スターノブ

          スターノブ

            早締めナット（BJ757）

            早締めナット（BJ757）

              ナールドナット（黒色四三酸化鉄皮膜） KNTA-B,KNTB-B

              ナールドナット（黒色四三酸化鉄皮膜） KNTA-B,KNTB-B

                トミー・ナット DIN6307、可動レバー付

                トミー・ナット DIN6307、可動レバー付

                  クロス ノブ（CK） 多角形

                  クロス ノブ（CK） 多角形

                    つまみノブ　ローレットタイプ

                    つまみノブ　ローレットタイプ

                      ステンレス ローレットねじ 平型

                      ステンレス ローレットねじ 平型

                        ナールド サム ノブ（TKN・TKS）

                        ナールド サム ノブ（TKN・TKS）

                          ロングヘッド・ナールド・ナット DIN466

                          ロングヘッド・ナールド・ナット DIN466
                            メーカー 小西製作所 小西製作所 小西製作所 トラスコ中山 ミスミ イマオコーポレーション 小西製作所 ロームヘルドハルダー イマオコーポレーション ミスミ 清水 イマオコーポレーション ロームヘルドハルダー
                            通常価格 235円～ 1,232円～ 723円～ 269円～ 161円～ 1,470円～ 547円～ 3,592円～ 468円～ 252円～ 312円～ 331円～ 204円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 9日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 5日目   在庫品1日目～   当日出荷可能 9日目
                            本体 種類 円形 円形 円形 円形 角形 円形 円形 特殊形 角形 円形 円形 円形 円形
                            円形 種類 標準 ナット・クランプタイプ ナット・クランプタイプ 標準 - ナット・クランプタイプ ナット・クランプタイプ - - 標準 標準 標準 標準
                            付加機能 なし なし なし なし - 早締め機能 なし なし なし - なし なし なし
                            側面部加工 ローレット ローレット ローレット - - - ローレット - - - - - -
                            止めねじ加工 なし なし なし - - - なし - - - - - -
