小西製作所

ロングストロークプランジャー（軽荷重用）HSP-L

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,707円

税込単価: 6,278円

プレス金型用部品として、オイルブレーカー・ノックアウト・ポジショナー等にご使用...

先端材質：

鋼材SK-4
本体材質：

鋼材SUM22L
取付方法：

ねじ込み
ゆるみ止め：

アロック
ピンプランジャ種類：

球面 / 六角穴付 / ロングストローク
レンチ穴形状：

六角
本体表面処理：

黒色四三酸化鉄皮膜
先端表面処理：

黒色四三酸化鉄皮膜
先端熱処理：

なし
荷重 min（範囲）(N)：

0.01～50

HSP-10-8-L 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

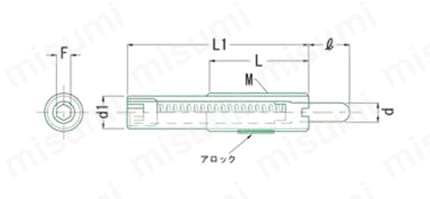

外形図

マーキング無し

製品仕様

ボディー
材質：鋼材SUM22L
表面処理：黒色四三酸化鉄皮膜+緩み止め加工（アロック）
ピン
材質：鋼材SK-4
表面処理：黒色四三酸化鉄皮膜・硬度30～40HRC
バネ
材質：ステンレス鋼SUS631J

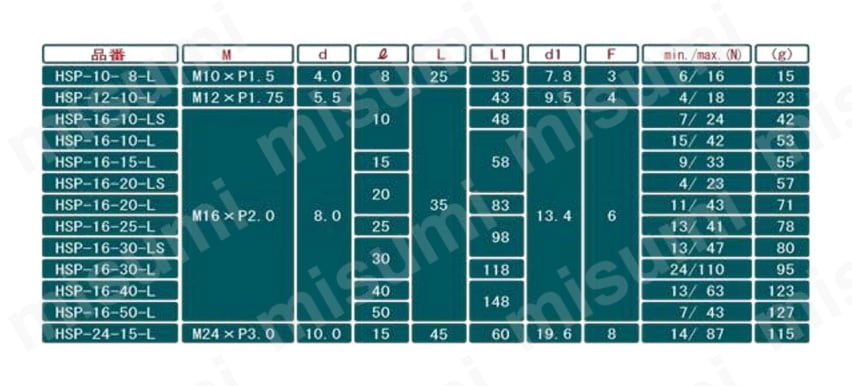

規格表

型番リスト

表示件数:

型番	外径 M(mm)	ストローク l(mm)	荷重 min(N)	荷重 max(N)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HSP-10-8-L

1個

5,707円( 6,278円 )

5日目

詳細情報

基本情報

基本情報

プレス金型用部品として、オイルブレーカー・ノックアウト・ポジショナー等にご使用できます。ネジ部には緩み止め加工がしてあります。

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

閉じる

HSP-10-8-Lで型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングストロークプランジャー（軽荷重用）HSP-Lの型番HSP-10-8-Lのページです。
型番HSP-10-8-Lに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品ロングストロークプランジャー（軽荷重用）HSP-L	ロングストロークプランジャー（軽荷重用）LSP-L	ロングストロークプランジャー（重荷重用）LSP-H	スプリングピンプランジャB型	小径スプリングプランジャー	スプリングピンプランジャC型	スプリング・プランジャインチ仕様スラストピン、スロット	スプリング・プランジャ六角穴付 22060タイプ	スプリング・プランジャインチ仕様スラストピン、六角穴付	小径スプリングプランジャー　止めねじタイプ	スプリングプランジャ　先端フラットタイプ	スプリングプランジャ先端タップ付タイプ	スプリング・プランジャスラストピン、六角穴付
メーカー	小西製作所	小西製作所	小西製作所	ナベヤ	ミスミ	ナベヤ	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	ミスミ	ミスミ	ミスミ	ロームヘルドハルダー
通常価格	5,707円	2,168円～	1,924円～	306円～	1,090円～	519円～	764円～	434円～	941円～	1,170円～	430円～	840円～	389円～
通常出荷日	5日目	2日目	2日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	9日目	9日目	9日目	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	9日目
先端材質	鋼材SK-4	鋼材SK-4	鋼材SK-4	-	SUS304	-	-	-	-	SUS304	S45C	S45C	-
本体材質	鋼材SUM22L	鋼材S45C	鋼材S45C	-	SUS303	-	-	-	-	SUS303	S45C	S45C	-
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	プレスフィット	ねじ込み	ねじ込み	-	ねじ込み	プレスフィット	ねじ込み	ねじ込み	ねじ込み
ゆるみ止め	アロック	アロック	アロック	なし	なし	なし	なし	-	なし	なし	あり	なし	なし
ピンプランジャ種類	球面 / 六角穴付 / ロングストローク	球面 / 六角穴付 / ロングストローク	球面 / 六角穴付 / ロングストローク	球面	-	六角穴付	-	-	-	フラット	フラット	先端タップタイプ	-
