小西製作所

プレスフィットプランジャー PFP

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 196円～ 622円

税込価格: 216円～ 684円

【特長】・穴径に応じて圧入をして使用するタイプのプランジャーです・省スペースで...

取付方法：

圧入
ゆるみ止め：

なし
本体表面処理：

なし
先端表面処理：

なし
先端熱処理：

なし
荷重 min（範囲）(N)：

0.01～50

未確定12件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

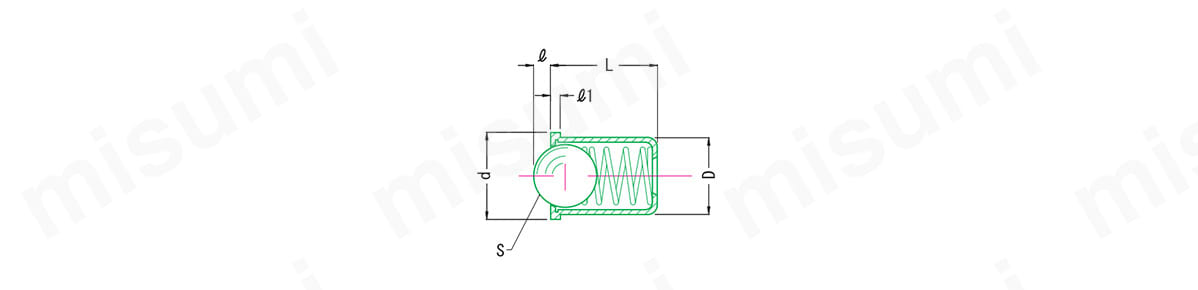

外形図

PFP

ケース: ステンレスSUS305
ボール: ステンレスSUS440C、硬度54～60HRC
バネ: ステンレスSUS631J

単位:mm

品番	適用ボールボタン	D(+0.1)	d	L	l	l 1	S	min./max.(N)	(g)
PFP-4	BB-6	4	4.6	5.0	0.8	0.9	3.0	2.5/6.0	0.35
PFP-5	BB-8	5	5.6	6.0	1.0	0.9	4.0	3.0/6.5	0.60
PFP-6	BB-10	6	6.5	7.0	1.6	1.0	5.0	5.5/11.5	1.00
PFP-8	BB-12	8	8.5	9.0	1.9	1.1	6.5	7.0/12.5	2.20
PFP-10	BB-16	10	11.0	13.5	3.1	1.9	8.0	8.5/18.5	5.30
PFP-12	-	12	13.0	16.0	3.8	2.5	10.0	12.0/26.5	7.80

PFP-D

ケース: 青色ポリアセタール樹脂POM
ボール: ステンレスSUS440C、硬度54～60HRC
バネ: ステンレスSUS631J

単位:mm

品番	適用ボールボタン	D(+0.1)	d	L	l	l 1	S	min./max.(N)	(g)
PFP-4-D	BB-6	4	4.6	5.0	0.8	1.0	3.0	2.5/6.5	0.20
PFP-5-D	BB-8	5	5.6	6.0	1.0		4.0	4.5/9.0	0.40
PFP-6-D	BB-10	6	6.5	7.0	1.6		5.0	6.5/13.0	0.70
PFP-8-D	BB-12	8	8.5	9.0	1.9		6.5	8.0/18.0	1.50
PFP-10-D	BB-16	10	11.0	13.5	3.1	1.5	8.0	12.0/23.0	3.10
PFP-12-D	-	12	13.0	16.0	3.8	1.5	10.0	13.0/25.0	5.75

PFP-DD

ケース: 青色ポリアセタール樹脂POM
ボール: 白色ポリアセタール樹脂POM
バネ: ステンレスSUS631J

単位:mm

品番	適用ボールボタン	D(+0.1)	d	L	l	l 1	S	min./max.(N)	(g)
PFP-4-DD	BB-6	4	4.6	5.0	0.8	1.0	3.0	2.5/6.5	0.10
PFP-5-DD	BB-8	5	5.6	6.0	1.0		4.0	4.5/9.0	0.20
PFP-6-DD	BB-10	6	6.5	7.0	1.6		5.0	6.5/13.0	0.30
PFP-8-DD	BB-12	8	8.5	9.0	1.9		6.5	8.0/18.0	0.55
PFP-10-DD	BB-16	10	11.0	13.5	3.1	1.5	8.0	12.0/23.0	1.35
PFP-12-DD	-	12	13.0	16.0	3.8	1.5	10.0	13.0/25.0	2.40

型番リスト

表示件数:

型番	先端材質	本体材質	外径M(mm)	ストローク l(mm)	荷重 min(N)	荷重 max(N)	本体外径 D(mm)	適用ボールボタン	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PFP-4-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	4	0.8	2.5	6.5	4	BB-6	10	1個	212円( 233円 )	2日目
PFP-4-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	4	0.8	2.5	6.5	4	BB-6	10	1個	313円( 344円 )	2日目
PFP-5-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	5	1	4.5	9	5	BB-8	10	1個	245円( 270円 )	2日目
PFP-5-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	5	1	4.5	9	5	BB-8	10	1個	250円( 275円 )	2日目
PFP-6-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	6	1.6	6.5	13	6	BB-10	10	1個	196円( 216円 )	2日目
PFP-6-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	6	1.6	6.5	13	6	BB-10	10	1個	260円( 286円 )	2日目
PFP-8-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	8	1.9	8	18	8	BB-12	10	1個	240円( 264円 )	2日目
PFP-8-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	8	1.9	8	18	8	BB-12	10	1個	354円( 389円 )	2日目
PFP-10-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	10	3.1	12	23	10	BB-16	10	1個	376円( 414円 )	2日目
PFP-10-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	10	3.1	12	23	10	BB-16	10	1個	465円( 512円 )	2日目
PFP-12-D	[ステンレス] ステンレスSUS440C	青色ポリアセタール樹脂POM	12	3.8	13	25	12	-	10	1個	464円( 510円 )	2日目
PFP-12-DD	[樹脂] 白色ポリアセタール樹脂POM	青色ポリアセタール樹脂POM	12	3.8	13	25	12	-	10	1個	596円( 656円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・穴径に応じて圧入をして使用するタイプのプランジャーです
・省スペースでの割り出し・位置決めが可能になります

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
