型番：F10-02MS
タッチコネクターファイブ 六角穴付メイルコネクター ﾀｯﾁｺﾈｸﾀﾌｧｲﾌﾞﾛｯｶｸｱﾅﾂｷﾒｲﾙｺﾈｸﾀ
- SALE 2025/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 248円
- 税込単価
- 273円
エア、水を問わず配管可能なワンタッチ継手。【特長】・徹底した材料軽減によるコス...
-
- 本体材質：
- C3604(黄銅）、ニッケルメッキ
-
- ねじ部材質：
- C3604(黄銅）、ニッケルメッキ
-
- シール材材質：
- NBR（ニトリルゴム）
-
- 周囲温度(℃)：
- -5::60
-
- 使用流体：
- 工業用水 / 圧縮空気(真空含む)
-
- 継手種類：
- ねじ取付
-
- ねじ取付 接続：
- 六角穴付メイルコネクター
-
- 種類：
- タッチコネクター
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
F10-02MS の仕様・寸法情報
商品情報

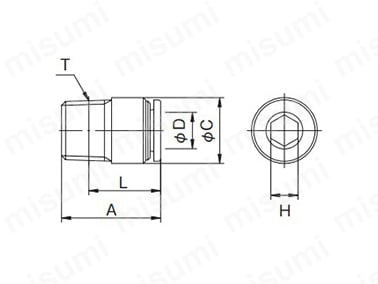

外形図
製品仕様
本体色黒の外観
本体色白の外観
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | 0.3MPa | -100kPa |
| 工業用水圧はウォーターハンマーを考慮しております | |||
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | ||
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定下さい。
- ※ ミニスピードコントローラα・β、及びスピードコントローラα・βを除く
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT（ポリブチレンテレフタレート） |
| （2） | ガイド | 難燃性PBT（ポリブチレンテレフタレート） |
| （3） | ロックリング | SUS（ステンレス） |
| （4） | リングパッキン | NBR（ニトリルゴム） |
| （5） | 本体 | 難燃性PBT（ポリブチレンテレフタレート） |
| （6） | メイルアダプター | C3604（黄銅）、ニッケルめっき |
※ 樹脂部UL-94 V0相当
規格表
| 型番 | A | 最大外径 φC | 適用チューブ外径 φD | ニ面幅 H | L | ねじサイズ T （おねじ） | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|
| 本体色黒 | 本体色白 | ||||||||
| F4-M5MS | F4-M5MSW | 16.3 | 9.8 | 4 | 2.5 | 13.3 | M5×0.8 | 12.0 | 3.8 |
| F4-01MS | F4-01MSW | 16.8 | 9.8 | 4 | 3.0 | 12.8 | R1/8 | 12.0 | 5.3 |
| F6-M5MS | F6-M5MSW | 17.5 | 12.5 | 6 | 2.5 | 14.5 | M5×0.8 | 12.5 | 5.7 |
| F6-01MS | F6-01MSW | 18.5 | 12.5 | 6 | 4.0 | 14.5 | R1/8 | 12.5 | 6.8 |
| F6-02MS | F6-02MSW | 19.8 | 14.0 | 6 | 4.0 | 13.8 | R1/4 | 12.5 | 13.0 |
| F8-01MS | F8-01MSW | 22.8 | 14.5 | 8 | 5.0 | 18.8 | R1/8 | 13.7 | 10.5 |
| F8-02MS | F8-02MSW | 21.8 | 14.5 | 8 | 6.0 | 15.8 | R1/4 | 13.7 | 11.5 |
| F8-03MS | F8-03MSW | 21.8 | 17.0 | 8 | 6.0 | 15.4 | R3/8 | 13.7 | 22.5 |
| F10-01MS | F10-01MSW | 23.8 | 17.5 | 10 | 5.0 | 19.8 | R1/8 | 14.6 | 14.5 |
| F10-02MS | F10-02MSW | 25.6 | 17.5 | 10 | 8.0 | 19.6 | R1/4 | 14.6 | 15.2 |
| F10-03MS | F10-03MSW | 23.3 | 17.5 | 10 | 8.0 | 16.9 | R3/8 | 14.6 | 18.9 |
| F10-04MS | F10-04MSW | 22.3 | 21.0 | 10 | 8.0 | 14.3 | R1/2 | 14.6 | 33.7 |
| F12-02MS | F12-02MSW | 27.4 | 20.0 | 12 | 8.0 | 21.4 | R1/4 | 15.4 | 18.2 |
| F12-03MS | F12-03MSW | 24.3 | 20.0 | 12 | 8.0 | 17.9 | R3/8 | 15.4 | 18.9 |
| F12-04MS | F12-04MSW | 25.3 | 21.0 | 12 | 8.0 | 17.3 | R1/2 | 15.4 | 35.5 |
型番リスト
Loading...
詳細情報
基本情報
エア、水を問わず配管可能なワンタッチ継手。
【特長】
・徹底した材料軽減によるコストパフォーマンス。駄なパーツを省き最小パーツで形成し徹底したコストパフォーマンスを実現
・徹底した材料軽減による低重量。一部ボディーオール樹脂で形成し更なる重量軽減
・新型ロックリングを採用。より配管作業をスムーズに且、確実に行なうジョイント機能を実現
・新型リングパッキン採用。高気密性を保持しつつ接続操作力を軽減
・全アイテムレーザーマーキング加工。全アイテムの型式を製品に記載
・難燃性ボディー。燃性樹脂標準採用
・ネジ部シール加工（Rネジ）。ネジ部シール加工が施されているため、そのまま配管可能
・ネジ上部の自在性。エルボ、ブランチティ等のボディーとネジ部は、回転可能（ロータリータイプではございません。尚オール樹脂タイプは回転いたしません）
【用途】
・機械搭載用などのコストパフォーマンスが求められる配管に最適
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
F10-02MSで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
タッチコネクターファイブ 六角穴付メイルコネクターの型番F10-02MSのページです。
型番F10-02MSに関する仕様情報を記載しております。
