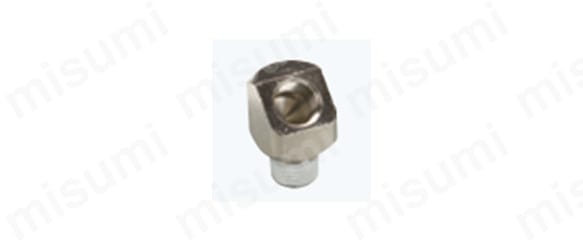

PTエルボ・ブッシュ めっき付シリーズ PTエルボ（45°）

PTエルボ・ブッシュ めっき付シリーズ PTエルボ（45°）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
428円 ～ 688円
税込価格
471円 ～ 757円

小スペースで45°エルボ配管に変更するミニチュア管継手。【特長】・圧縮空気、工...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

外形図

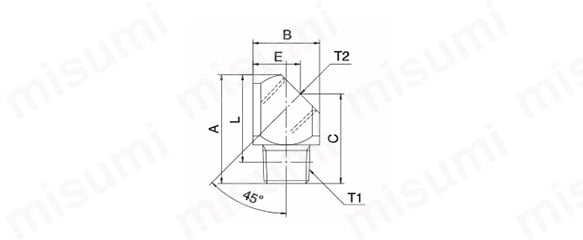

寸法図

製品仕様

PTエルボ
使用流体圧縮空気工業用水真空
使用温度範囲-5～60℃5～40℃-5～60℃
最高使用圧力1.5MPa0.3MPa-100kPa
  • ※ 上記の圧力数値は常温時（20°）に測定したものです。
  • ※ 工業用水圧はウォーターハンマー考慮しております。

規格表

PT エルボ（ニッケルめっき付黄銅）

型番
Model		ABCELねじサイズ
Thread		重量
Weight
(g)
T1T2
PL45-1F-1M22.014.018.010.018.0R1/8Rc1/816.8
PL45-2F-2M31.019.025.513.525.0R1/4Rc1/443.0
PL45-3F-3M34.022.027.515.527.6R3/8Rc3/859.6

型番リスト

表示件数:
  1. 1
型番
ねじの呼び
ねじの呼び 小口径側（違径接続の場合）
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/8
1/8
293-7328

1個

428円( 471円 )

在庫品1日目

当日出荷可能

1/4
1/4
293-7336

1個

498円( 548円 )

在庫品1日目

当日出荷可能

3/8
3/8
293-7344

1個

688円( 757円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

小スペースで45°エルボ配管に変更するミニチュア管継手。
【特長】
・圧縮空気、工業用水、真空に対応。
・コンパクト設計。
・ねじ部シール加工付（Rねじ部のみ）で、シールテープを巻く手間が不要。
・材質：ニッケルメッキ付黄銅。
【用途】
・R、Rcねじ配管全般に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PTエルボ・ブッシュ めっき付シリーズ PTエルボ（45°）

PTエルボ・ブッシュ めっき付シリーズ PTエルボ（45°）

    サプライジョイント SLBシリーズ エルボ

    サプライジョイント SLBシリーズ エルボ

      ミニマル継手 カップリング

      ミニマル継手 カップリング

        ミニマル継手 ユニオンティー

        ミニマル継手 ユニオンティー

          ミニマル継手 ユニオンエルボ

          ミニマル継手 ユニオンエルボ

            ミニチュア管継手　テイ

            ミニチュア管継手　テイ

              ミニチュア管継手 Mシリーズ エルボ M-5L

              ミニチュア管継手 Mシリーズ エルボ M-5L

                ミニチュア管継手　エルボ

                ミニチュア管継手　エルボ

                  補助機器TAC継手TFシリーズ ティー

                  補助機器TAC継手TFシリーズ ティー

                    ミニマル継手 ユニバーサルクロス

                    ミニマル継手 ユニバーサルクロス

                      超小型ジョイント Fシリーズ

                      超小型ジョイント Fシリーズ

                        サプライジョイントSPGシリーズプラグ

                        サプライジョイントSPGシリーズプラグ

                          ミニチュア管継手 Mシリーズ チー M-5T

                          ミニチュア管継手 Mシリーズ チー M-5T
                            メーカー 千代田通商 コガネイ 日本ピスコ 日本ピスコ 日本ピスコ ミスミ SMC ミスミ コガネイ 日本ピスコ ＣＫＤ コガネイ SMC
                            通常価格 428円～ 304円～ 55円～ 72円～ 69円～ 170円 91円 170円 114円 203円～ 11円～ 187円～ 97円
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            接続種類 ねじ⇔ねじ 接続 ねじ⇔ねじ 接続 ねじ⇔ねじ 接続 ねじ⇔ねじ 分岐接続 ねじ⇔ねじ 接続 ねじ⇔ねじ 分岐接続 ねじ⇔ねじ 接続 ねじ⇔ねじ 接続 ねじ⇔ねじ 分岐接続 ねじ⇔ねじ 分岐接続 - その他 ねじ⇔ねじ 分岐接続
                            ねじの種類 R R M M M M M M M M - M M
                            ねじ・ねじ接続形状 PTエルボ(45°) エルボ カップリング - ユニオンエルボ - エルボ エルボ - - - - -
                            材質 黄銅 黄銅 - 黄銅 黄銅 黄銅 C3604BD 黄銅 黄銅 黄銅 - 黄銅 C3604BD
                            ねじの種類 小口径側（違径接続の場合） Rc M - - - - - - - - - - -

                            PTエルボ・ブッシュ めっき付シリーズ PTエルボ（45°）のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            樹脂金型用に利用
                            評価 4.0満足度：4.02021/02/10
                            コンパクトな45°エルボでとても重宝していますが、客先要求がステンレス製を推奨しているため、ステンレス製の製品があると助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            樹脂金型用に利用
                            評価 4.0満足度：4.02021/02/10
                            コンパクトな45°エルボでとても重宝していますが、客先要求がステンレス製を推奨しているため、ステンレス製の製品があると助かります。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            外販装置機構部品として使いました
                            評価 5.0満足度：5.02020/07/01
                            外販装置機構部品として、配管レイアウトに適した接続形態やサイズ、使用流体等々各種要素を鑑みた上で最適の継手を種々使い分ける内の一つとして型番：PL45-1F-1Mを利用しています。良好な性能、使い勝手に満足した結果、当社製品の標準搭載部品としてリピート購入しています。ミスミサイトに対しては良好な入手性や豊富な品揃え等利便性の高さにおおむねの満足をしていますが、ボリュームディスカウントが無いのが残念。当社の様に同じ商品を高頻度でリピート購入（お客様がメンテナンス時に同じ商品を欲する際にも短納期で入手性が良いため、ミスミからの購入を推奨しています）する業者に対しては、例えば年間の累計購入数が一定基準を超えた際等、それに応じた値引きやクーポン付与等があっても良いのでは、と思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 幅10㎜ぐらいのテーパーネジ特定できますか？
                            A
                            テーパーネジ（R,Rc)は測る部位により変わります。おおよそのサイズは以下の通りです。R1/8 φ9.5～10　R１/4φ13～13.5　R3/8　φ16.5～17　R1/2　φ20.5～21　Rc1/8 口元φ8.5　Rc1/4 口元φ11.5　Rc３/8 口元φ15　Rc1/2 口元φ18.5
