アカギ

アカギ

集合管用支持金具 集合管床上支持金具

集合管用支持金具 集合管床上支持金具

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,925円 ～ 6,866円
税込価格
4,318円 ～ 7,553円

アンカー位置を自在に決められる、集合管床上支持金具。【特長】・バンド内側に防振...

詳細情報を確認する

型番

未確定8件の候補があります。

  • CADデータ未対応

Loading...

商品情報

集合管床上支持金具の外観・使用イメージ

集合管用支持金具 集合管床上支持金具:関連画像

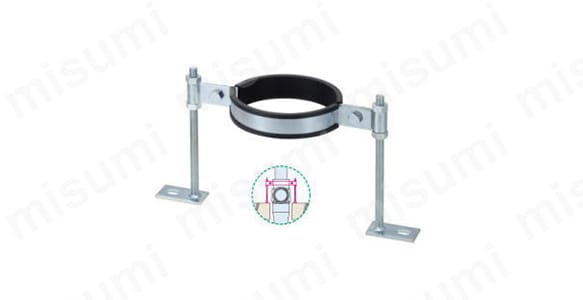

外観

集合管用支持金具 集合管床上支持金具:関連画像

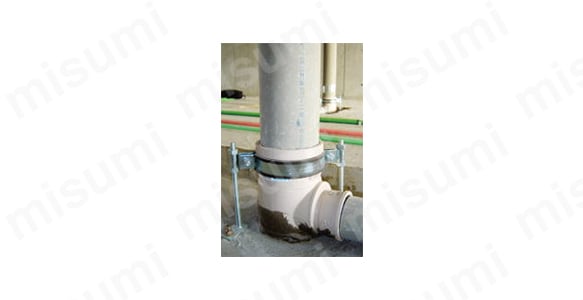

使用イメージ

集合管床上支持金具の特長

バンド内側に防振ゴムが付いているので、集合管が傷つかない。
アンカー位置を自在に決められる。
集合管床上支持金具は、（株）クボタ・（株）小島製作所・昭和電工建材（株）・積水化学工業（株）・フネンアクロス（株）に適応している。※社名は50音順。
電気亜鉛めっき仕上げ。（ステンレス製もあります。）

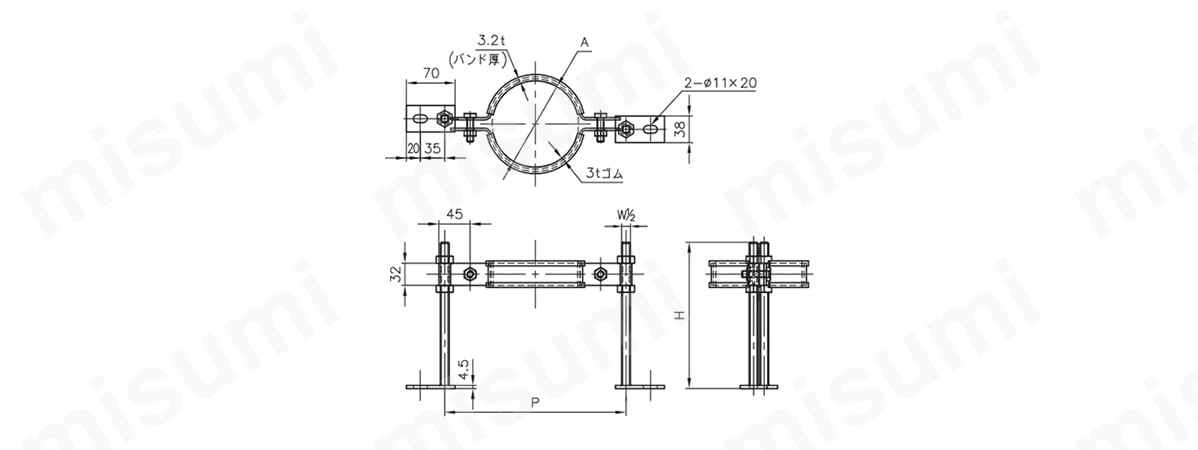

集合管床上支持金具の寸法図

集合管用支持金具 集合管床上支持金具:関連画像

製品仕様

品番コード：A16325

（単位：mm）

サイズコード サイズ A P H 備考
0011 80A φ124 260 200～270 φ118～φ124兼用
0026 100A φ147 280 200～270 φ140～φ147兼用
0045 125AⅠ型 φ165 300 200～270
0050 125AⅡ型 φ178 320 200～270 φ171～φ178兼用
  • ※ 基本は210H又は、230H

型番リスト

表示件数:
  1. 1
型番
サイズ
内径 A(φ)
取付足
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80A
φ124
あり

1個

5,980円( 6,578円 )

7日目

100A
φ147
あり

1個

5,629円( 6,192円 )

5日目

125A I型
φ165
あり

1個

6,847円( 7,532円 )

8日目

125A II型
φ178
あり

1個

6,866円( 7,553円 )

5日目

100A
φ147
なし

1個

3,925円( 4,318円 )

5日目

80A
φ124
なし

1個

5,780円( 6,358円 )

5日目

125A I型
φ165
なし

1個

4,690円( 5,159円 )

8日目

125A II型
φ178
なし

1個

6,059円( 6,665円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

アンカー位置を自在に決められる、集合管床上支持金具。
【特長】
・バンド内側に防振ゴムが付いているので、集合管が傷つかない。
・電気亜鉛めっき仕上げ。（ステンレス製もあります。）
【用途】
・（株）クボタ、（株）小島製作所、昭和電工建材（株）。
・積水化学工業（株）、フネンアクロス（株）に適応。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
