U字金具 TNUバンド（電気亜鉛めっき・ステン）

U字金具 TNUバンド（電気亜鉛めっき・ステン）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
968円 ～ 11,689円
税込価格
1,065円 ～ 12,858円

U字金具 TNUバンド。【特長】・A10609：電気亜鉛めっき仕上げ。・A10...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定13件の候補があります。

  • CADデータ未対応

Loading...

商品情報

TNUバンドの外観・寸法図

U字金具 TNUバンド（電気亜鉛めっき・ステン）:関連画像

外観

U字金具 TNUバンド（電気亜鉛めっき・ステン）:関連画像

寸法図

TNUバンドの特長

耐火二層管（FDP）用のUバンド。
平板とボルトの結合部は、40A～100Aはかしめ、125A～150Aは溶接。
電気亜鉛めっき仕上げ。

  • ※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。
  • ※ TNFタイプは、A15375 TNFUバンドをご指示ください。

TNUバンドの寸法表

品番コード：A10609

（単位：mm）

サイズ
コード		サイズ適合管外径ねじ径tCPHS
00174061・63・65M102.025749535
00215073・75・77M102.0258610035
00366589・91・93M102.02510211835
005575102・104・106M102.02511613235
0060100129・131・133M102.02514216335
0074125155・158・161W1/23.23218019055
0089150182・185・188W1/23.23220522055

ステンTNUバンドの外観・寸法図

U字金具 TNUバンド（電気亜鉛めっき・ステン）:関連画像

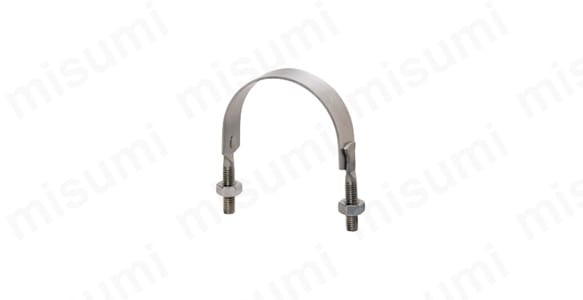

外観

U字金具 TNUバンド（電気亜鉛めっき・ステン）:関連画像

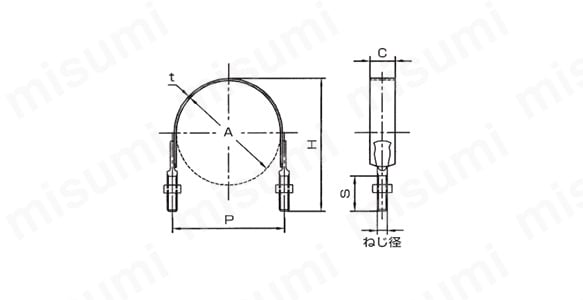

寸法図

ステンTNUバンドの特長

耐火二層管（FDP）用のUバンド。
SUS304製。

  • ※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。

ステンTNUバンドの寸法表

品番コード：A10629

（単位：mm）

サイズ
コード		サイズ適合管外径ねじ径tCPHS
00104061・63・65W3/82.025799335
00245073・75・77W3/82.0259210735
00396589・91・93W3/82.02510512435
004375102・104・106W3/82.02511513735
0058100129・131・133W3/82.02514516435
0062125155・158・161W1/23.03218020255
0077150182・185・188W1/23.03220623055

型番リスト

表示件数:
  1. 1
型番
種類
適用管外径（範囲）(mm)
ねじ 種類
ねじの呼び
U字金具 材質
サイズ
適合管外径(mm)
表面処理
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
U字金具
60.1～80.0
M（メートルねじ並目）
M10
スチール
40
61・63・65
電気亜鉛めっき

1個

974円( 1,071円 )

在庫品1日目

当日出荷可能

U字金具
60.1～80.0
M（メートルねじ並目）
M10
スチール
50
73・75・77
電気亜鉛めっき

1個

968円( 1,065円 )

4日目

U字金具
80.1～100.0
M（メートルねじ並目）
M10
スチール
65
89・91・93
電気亜鉛めっき

1個

1,063円( 1,169円 )

在庫品1日目

当日出荷可能

U字金具
100.1～150.0
M（メートルねじ並目）
M10
スチール
75
102・104・106
電気亜鉛めっき

1個

1,069円( 1,176円 )

在庫品1日目

当日出荷可能

U字金具
100.1～150.0
M（メートルねじ並目）
M10
スチール
100
129・131・133
電気亜鉛めっき

1個

1,159円( 1,275円 )

在庫品1日目

当日出荷可能

U字金具
150.1～300.0
W（ウィットねじ）
W1/2
スチール
125
155・158・161
電気亜鉛めっき

1個

1,526円( 1,679円 )

3日目

U字金具
150.1～300.0
W（ウィットねじ）
W1/2
スチール
150
182・185・188
電気亜鉛めっき

1個

1,653円( 1,818円 )

3日目

U字金具
60.1～80.0
W（ウィットねじ）
W3/8
[ステンレス] SUS304
40
61・63・65
なし

1個

4,901円( 5,391円 )

在庫品1日目

当日出荷可能

U字金具
60.1～80.0
W（ウィットねじ）
W3/8
[ステンレス] SUS304
50
73・75・77
なし

1個

5,276円( 5,804円 )

在庫品1日目

当日出荷可能

U字金具
80.1～100.0
W（ウィットねじ）
W3/8
[ステンレス] SUS304
65
89・91・93
なし

1個

5,635円( 6,199円 )

7日目

U字金具
100.1～150.0
W（ウィットねじ）
W3/8
[ステンレス] SUS304
75
102・104・106
なし

1個

6,391円( 7,030円 )

在庫品1日目

当日出荷可能

U字金具
100.1～150.0
W（ウィットねじ）
W3/8
[ステンレス] SUS304
100
129・131・133
なし

1個

7,501円( 8,251円 )

在庫品1日目

当日出荷可能

U字金具
150.1～300.0
W（ウィットねじ）
W1/2
[ステンレス] SUS304
125
155・158・161
なし

1個

11,689円( 12,858円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

U字金具 TNUバンド。
【特長】
・A10609：電気亜鉛めっき仕上げ。
・A10629：SUS304製。
【用途】
・耐火二層管（FDP）用のUバンド。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
