オチアイ

スナップピン SSPタイプ

Name: スナップピン SSPタイプ
Brand: オチアイ
SKU: 221000531712
Rating: 4.6 (18 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（18件）

通常価格(税別): 204円～ 220円

税込価格: 224円～ 242円

ワンタッチで挿入出来、取り外しが可能です。【特長】・線材を曲げ加工した製品です...

詳細情報を確認する

種類：

スナップピン
材質：

スチール
販売単位：

バラ（1個から購入可能）
表面処理：

亜鉛メッキ3価クロメート

型番

未確定8件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

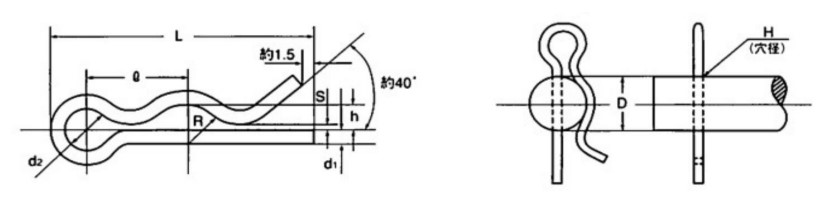

外形図

規格表

型式	-	適用軸径	-	表面処理
SSP	-	4	-	3W

[ ! ]メーカー型番：SSP-4とミスミ型番：SSP-4-3Wは同製品です。3W部分は表面処理：亜鉛メッキ三価クロメートを指しています。

型番	スナップピン								適用する軸
	d		d₂	l	R	h	S	L	D	H
	基本寸法	寸法差	約	約	約	約	最大	約	参考	参考
SSP-4	1	±0.02	3	6	2	1	0.5	16.3	4	1.2
SSP-5	1	±0.02	3	6.5	2.5	1.5	0.5	17.9	5	1.2
SSP-6	1.2	±0.03	3.6	7.8	3	1.8	0.6	21.2	6	1.5
SSP-8	1.6		4.8	10.4	4	2.4	0.8	27.7	8	1.9
SSP-10	1.8		5.4	12.2	5	3.2	0.9	32.6	10	2.2
SSP-12	1.8		5.4	13.2	6	4.2	0.9	35.8	12	2.2
SSP-14	2		6	15	7	5	1	40.6	14	2.4
SSP-16	2		6	16	8	6	1	43.8	16	2.4

型番リスト

表示件数:

型番	適用軸径(mm)	外径 d(φ)	長さ L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SSP-4-3W	4	1	16.3	10	1個	204円( 224円 )	在庫品1日目当日出荷可能
SSP-5-3W	5	1	17.9	10	1個	210円( 231円 )	在庫品1日目当日出荷可能
SSP-6-3W	6	1.2	21.2	10	1個	204円( 224円 )	在庫品1日目当日出荷可能
SSP-8-3W	8	1.6	27.7	10	1個	209円( 230円 )	在庫品1日目当日出荷可能
SSP-10-3W	10	1.8	32.6	10	1個	209円( 230円 )	在庫品1日目当日出荷可能
SSP-12-3W	12	1.8	35.8	10	1個	212円( 233円 )	在庫品1日目当日出荷可能
SSP-14-3W	14	2	40.6	10	1個	220円( 242円 )	在庫品1日目当日出荷可能
SSP-16-3W	16	2	43.8	10	1個	217円( 239円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチで挿入出来、取り外しが可能です。

【特長】
・線材を曲げ加工した製品です
・相手軸のラジアル方向に開けられた穴に直線部を差し込んで、半円部のバネ作用によってスラスト方向の移動を防止します
・相手軸から、被固定物の抜け止めに使用します
・割りピンの代わりに使用出来ます

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
