コーヨー

コーヨー

旋回継手（ホース口式）

旋回継手（ホース口式）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,095円 ～ 2,789円
税込価格
2,305円 ～ 3,068円

【特長】・旋回継手は接続方向を任意の向きにとることができるので、通常のエルボの...

詳細情報を確認する

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

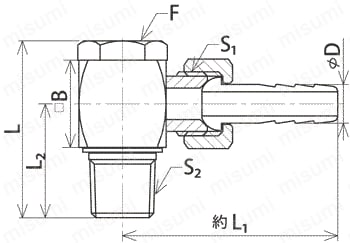

外形図

旋回継手（ホース口式） 外形図

製品仕様

製品仕様

  • 最高使用圧力 7.0 Mpa
  • 常用使用圧力 3.5 Mpa
  • 使用温度範囲 -20℃～ 100℃ ※凍結なきこと

材質

継手本体

  • JIS H3250 C3604［カドミウム（Cd） 75ppm 以下保証材）］ 快削黄銅棒

継手回転体

  • JIS H3250 C3604［カドミウム（Cd） 75ppm 以下保証材）］ 快削黄銅棒

O リング

  • JIS B2401 1A ニトリルゴム（NBR）

スナップリング

  • JIS G3506 SWRH82A

規格表

型 番呼 称
φD ×S2		寸法適合管外径
φD 		適合ねじ
S1（G）		適用ねじ
S2®		寸法情報
F□BL約 L1L2
THL 018185.0×1/8 12145.0 1/8 1/830.032.019.0
THL 028186.5×1/8 12146.5 1/8 1/830.036.519.0
THL 038188.0×1/8 16188.0 1/4 1/833.543.520.5
THL 038288.0×1/4 16188.0 1/4 1/436.543.523.5
THL 048289.5×1/4 19229.5 3/8 1/440.549.025.5
THL 048389.5×3/819229.5 3/8 3/841.549.026.5
THL 0582810.0×1/4192210.0 3/8 1/440.550.525.5
THL 0583810.0×3/8192210.0 3/8 3/841.550.526.5
THL 0682811.0×1/4192211.0 3/8 1/440.552.025.5
THL 0683811.0×3/8192211.0 3/8 3/841.552.026.5
THL 0783812.0×3/8242612.0 1/2 3/847.058.029.0
THL 0784812.0×1/2242612.0 1/2 1/250.058.032.0
THL 0883812.7×3/8 242612.7 1/2 3/847.058.529.0
THL 0884812.7×1/2242612.7 1/2 1/250.058.532.0
THL 0984814.0×1/2242614.0 1/2 1/250.067.032.0

型番リスト

表示件数:
  1. 1
型番
適用ねじの呼び S2(またはS)
呼称(φ)
長さ（約L1）(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4
9.5
40.5

1個

2,095円( 2,305円 )

在庫品1日目

当日出荷可能

3/8
12.7
47.0

1個

2,789円( 3,068円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・旋回継手は接続方向を任意の向きにとることができるので、通常のエルボのように接続方向を考えずに最適な締付けによって配管作業を行えます
