ピックアップユニット 補助ガイドオプション
- 数量スライド割引
- 通常価格(税別)
- 15,854円 ～ 21,799円
- 税込価格
- 17,439円 ～ 23,979円
2軸ガイドで横荷重に強い！高精度なサポート。【特長】・耐横荷重・高精度サポート...
型番
未確定20件の候補があります。
Loading...
商品情報

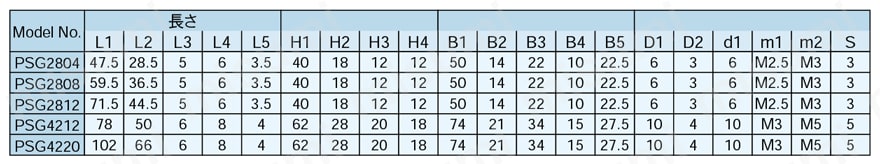

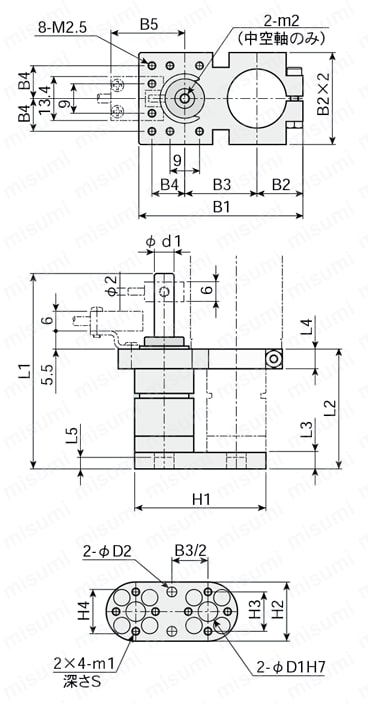

外形図
製品仕様
質量（補助ガイド部のみ）
| 製品記号 | PSG | ||||
|---|---|---|---|---|---|
| 2804 | 2808 | 2812 | 4212 | 4220 | |
| センサなし | 50 | 56 | 70 | 180 | 240 |
| センサ付 | 69 | 75 | 89 | 217 | 277 |
| 可動部質量 | 27 | 30 | 33 | 94 | 111 |
※ピックアップユニット本体の質量は含まれません。
※可動部質量はドグも含まれています。
センサ仕様
| センサ名称 | フォトマイクロセンサ |
|---|---|
| 型式（メーカ） | PM-U24（パナソニック電工 SUNX） |
| ドグ | 遮光ドグ |
| 電源電圧 | DC5～24±10%［リップル（P-P）10%以下］ |
| 消費電流 | 15mA以下 |
規格表
型番リスト
- 表示件数:
| 型番 |
ガイド軸仕様 |
外部センサ |
ストローク（Ｚ） | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
中実軸
|
なし
|
4
| 1個 | 15,854円(
17,439円
) | 7日目 | |
中実軸
|
1ヶ
|
4
| 1個 | 20,478円(
22,526円
) | 7日目 | |
中空軸
|
なし
|
4
| 1個 | 17,175円(
18,893円
) | 7日目 | |
中空軸
|
1ヶ
|
4
| 1個 | 21,799円(
23,979円
) | 7日目 | |
中実軸
|
なし
|
8
| 1個 | 15,854円(
17,439円
) | 7日目 | |
中実軸
|
1ヶ
|
8
| 1個 | 20,478円(
22,526円
) | 7日目 | |
中空軸
|
なし
|
8
| 1個 | 17,175円(
18,893円
) | 7日目 | |
中空軸
|
1ヶ
|
8
| 1個 | 21,799円(
23,979円
) | 7日目 | |
中実軸
|
なし
|
12
| 1個 | 15,854円(
17,439円
) | 7日目 | |
中実軸
|
1ヶ
|
12
| 1個 | 20,478円(
22,526円
) | 7日目 | |
中空軸
|
なし
|
12
| 1個 | 17,175円(
18,893円
) | 7日目 | |
中空軸
|
1ヶ
|
12
| 1個 | 21,799円(
23,979円
) | 7日目 | |
中実軸
|
なし
|
12
| 1個 | 15,854円(
17,439円
) | 7日目 | |
中実軸
|
1ヶ
|
12
| 1個 | 20,478円(
22,526円
) | 7日目 | |
中空軸
|
なし
|
12
| 1個 | 17,175円(
18,893円
) | 7日目 | |
中空軸
|
1ヶ
|
12
| 1個 | 21,799円(
23,979円
) | 7日目 | |
中実軸
|
なし
|
20
| 1個 | 15,854円(
17,439円
) | 7日目 | |
中実軸
|
1ヶ
|
20
| 1個 | 20,478円(
22,526円
) | 7日目 | |
中空軸
|
なし
|
20
| 1個 | 17,175円(
18,893円
) | 7日目 | |
中空軸
|
1ヶ
|
20
| 1個 | 21,799円(
23,979円
) | 7日目 |
Loading...
詳細情報
基本情報
2軸ガイドで横荷重に強い！高精度なサポート。
【特長】
・耐横荷重・高精度サポートを2軸ガイド構造で実現します
・PIUボールブッシュBタイプとの組み合わせで高剛性を実現します
・PIUへの取り付けは90°方向で自由に変えられます
・ボールブッシュガイドでスムーズな動作
・高速作業もこなせます
・設定位置検出フォトマイクロセンサで高精度検出が可能です
●シーンごとに選べるワークの搬送ユニット事例集
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
