マキテック

マキテック

樹脂製ローラ（コンベヤ用ローラ） Mシリーズ（JR-2015B）

樹脂製ローラ（コンベヤ用ローラ） Mシリーズ（JR-2015B）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ABS樹脂パイプ使用の樹脂製ローラコンベヤ。【特長】・φ20.2（ローラ径20...

詳細情報を確認する

型番

未確定8件の候補があります。

Loading...

商品情報

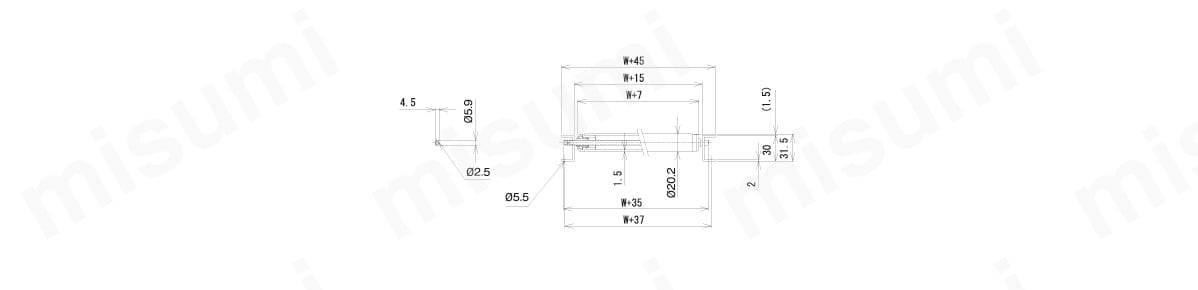

外形図

JR-2015Bの外形図

製品仕様

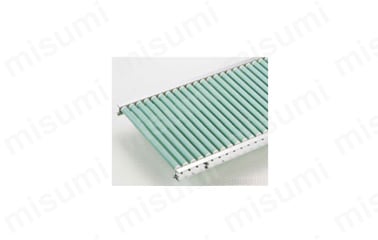

JR-2015Bの外観1

※連結金具はオプションです。

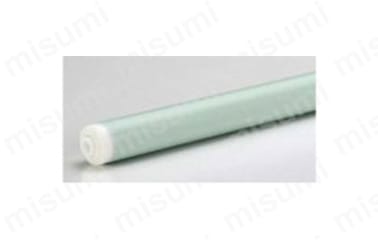

JR-2015Bの外観2

※標準ローラ色はミルキーグリーンです。

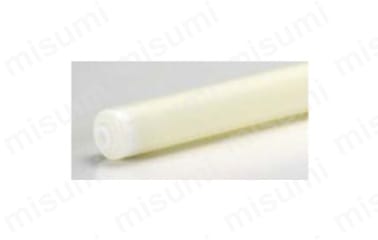

JR-2015Bの外観3

※ローラ色はアイボリーもあります。

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）100200300400
機幅 W+45（mm）145245345345
ローラ強度1本当り（kg）11.510.7109.2
コンベヤ重量目安2,000L（kg）25P4.36.48.510.7
30P3.85.77.59.4
ローラ・軸付重量目安（g）335578100
  • ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
  • ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

製品仕様

コンベヤ型番ローラ単体ローラ寸法ローラ幅ローラ仕様ベアリング
型番外径
（φ）		肉厚
（t）		軸穴
（φ）		標準ローラ幅（公称）
W		標準ローラ全長
BB		製作可能フリーサイズ材質仕様
最短幅（W）最長幅（W）
JR-2015BJR-2015B20.21.56.2100～400W+1340400○ABS樹脂ケース入りSUSボール
  • ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。

製品仕様

フレーム仕様標準機長製作範囲標準ローラ間隔機高
高さ×幅×肉厚材質表面処理機長 Lカーブピッチ
P		（ローラ上面）
H
I×K×t1,0001,5002,0003,000内R900
［30×15×2アルミアルマイト加工○○○×○25・30・4031.5

製品仕様

軸径（φ）×肉厚（t）
公称（実寸）		軸長
（mm）		形状加工材質表面処理
6（5.9）×0.7W+35パイプ丸・半月タテピン穴STKM11A三価クロムめっき

型番リスト

表示件数:
  1. 1
型番
軸種類
幅 W(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[シャフト] 軸付き
100 ～ 400

1個

-( - )

5日目

[軸なし(丸穴)] 軸なし
100 ～ 400

1個

-( - )

5日目

[シャフト] 軸付き
101 ～ 199

1個

-( - )

5日目

[軸なし(丸穴)] 軸なし
101 ～ 199

1個

-( - )

5日目

[シャフト] 軸付き
201 ～ 299

1個

-( - )

5日目

[軸なし(丸穴)] 軸なし
201 ～ 299

1個

-( - )

5日目

[シャフト] 軸付き
301 ～ 399

1個

-( - )

5日目

[軸なし(丸穴)] 軸なし
301 ～ 399

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

ABS樹脂パイプ使用の樹脂製ローラコンベヤ。
【特長】
・φ20.2（ローラ径20.2mm）、ローラ間隔最小P25。
・ローラ幅（公称）は100～400Wの50mmとびが標準。
・フリーサイズも製作可能。
・製品にキズが付きにくいタイプ。
・アルミフレーム採用［30低床型フレーム
【用途】
・軽荷重搬送用。
・小物部品搬送に最適。

カタログ



商品担当おすすめ

  • ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
