転造ロータリーボールねじ無予圧タイプ(ナット単体) BLR

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 30,923円～ 77,877円

税込価格: 34,015円～ 85,665円

転造ロータリーボールねじ無与圧タイプBLRのナット単体です。

詳細情報を確認する

種類：

転造
セット品/単品：

ナット単品
フランジ形状：

丸形
特徴：

リテーナー入り / スプライン
ナット形状：

シングル
循環方式：

エンドキャップ式
右ねじ/左ねじ：

右ねじ
使用条件：

高速
予圧：

なし
ねじ種類：

ナット単体

(i)ご注意

本品はナット単体です。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。

型番

未確定14件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

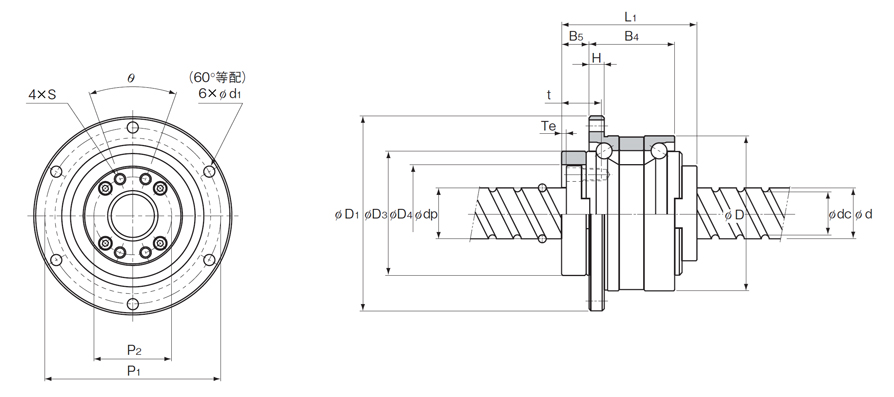

外形図

[ ! ] 本品はナット単体です。軸単体は＞＞こちら「転造ボールねじ無予圧タイプ（軸単体） TS」
[ ! ] 軸単体は、ねじ軸外径・リードが同じものをご選定ください。

規格表

・型番の構成例

呼び型番	シール記号	ナット単品
BLR1616-3.6		NUT
BLR1616-3.6	UU	NUT

呼び型番	ねじ軸外径 d	谷径 dc	リード Ph	ボール中心径 dp	基本定格荷重		ボールねじ寸法
					基本定格荷重		ボールねじ寸法
					Ca kN	C_oa kN	外径 D		フランジ径 D₁	全長 L₁	D₃		D₄		H
					Ca kN	C_oa kN	外径 D		フランジ径 D₁	全長 L₁	D₃		D₄		H
BLR1616-3.6	16	13.7	16	16.65	5.8	12.9	52	0 -0.007	68	43.5	40	0 -0.025	32	+0.025 0	5
BLR1616-3.6	16	13.7	16	16.65	5.8	12.9	52	0 -0.007	68	43.5	40	0 -0.025	32	+0.025 0	5
BLR2020-3.6	20	17.5	20	20.75	7.7	22.3	62	0 -0.007	78	54	50	0 -0.025	39	+0.025 0	6
BLR2020-3.6	20	17.5	20	20.75	7.7	22.3	62	0 -0.007	78	54	50	0 -0.025	39	+0.025 0	6
BLR2525-3.6	25	21.9	25	26	12.1	35	72	0 -0.007	92	65	58	0 -0.03	47	+0.025 0	8
BLR2525-3.6	25	21.9	25	26	12.1	35	72	0 -0.007	92	65	58	0 -0.03	47	+0.025 0	8
BLR3232-3.6	32	28.3	32	33.25	17.3	53.9	80	0 -0.007	105	80	66	0 -0.03	58	+0.03 0	9
BLR3232-3.6	32	28.3	32	33.25	17.3	53.9	80	0 -0.007	105	80	66	0 -0.03	58	+0.03 0	9
BLR3636-3.6	36	31.7	36	37.4	22.4	70.5	100	0 -0.008	130	93	80	0 -0.03	66	+0.03 0	11
BLR3636-3.6	36	31.7	36	37.4	22.4	70.5	100	0 -0.008	130	93	80	0 -0.03	66	+0.03 0	11
BLR4040-3.6	40	35.2	40	41.75	28.1	89.8	110	0 -0.008	140	98	90	0 -0.035	73	+0.03 0	11
BLR4040-3.6	40	35.2	40	41.75	28.1	89.8	110	0 -0.008	140	98	90	0 -0.035	73	+0.03 0	11
BLR5050-3.6	50	44.1	50	52.2	42.1	140.4	120	0 -0.008	156	126	100	0 -0.035	90	+0.035 0	12
BLR5050-3.6	50	44.1	50	52.2	42.1	140.4	120	0 -0.008	156	126	100	0 -0.035	90	+0.035 0	12

呼び型番	ボールねじ寸法									サポートベアリング基本定格荷重		ナット慣性モーメント kg・cm²	ナット質量 kg	軸質量 kg/m
	ボールねじ寸法									サポートベアリング基本定格荷重
	B₄	B₆	Te	P₁	P₂	S	t	d₁	θ°	Ca kN	C_oa kN
	B₄	B₆	Te	P₁	P₂	S	t	d₁	θ°	Ca kN	C_oa kN
BLR1616-3.6	27.5	9	2	60	25	M4	12	4.5	40	19.4	19.2	4.80×10^-5	0.38	1.35
BLR1616-3.6	27.5	9	2	60	25	M4	12	4.5	40	19.4	19.2	4.80×10^-5	0.38	1.35
BLR2020-3.6	34	11	2	70	31	M5	16	4.5	40	26.8	29.3	1.44×10^-4	0.68	2.17
BLR2020-3.6	34	11	2	70	31	M5	16	4.5	40	26.8	29.3	1.44×10^-4	0.68	2.17
BLR2525-3.6	43	12.5	3	81	38	M6	19	5.5	40	28.2	33.3	3.23×10^-4	1.1	3.41
BLR2525-3.6	43	12.5	3	81	38	M6	19	5.5	40	28.2	33.3	3.23×10^-4	1.1	3.41
BLR3232-3.6	55	14	3	91	48	M8	19	6.6	40	30	39	6.74×10^-4	1.74	5.69
BLR3232-3.6	55	14	3	91	48	M8	19	6.6	40	30	39	6.74×10^-4	1.74	5.69
BLR3636-3.6	62	17	3	113	54	M8	22	9	40	56.4	65.2	1.68×10^-3	3.2	7.12
BLR3636-3.6	62	17	3	113	54	M8	22	9	40	56.4	65.2	1.68×10^-3	3.2	7.12
BLR4040-3.6	68	16.5	3	123	61	M8	22	9	50	59.3	74.1	2.79×10^-3	3.95	8.76
BLR4040-3.6	68	16.5	3	123	61	M8	22	9	50	59.3	74.1	2.79×10^-3	3.95	8.76
BLR5050-3.6	80	25	4	136	75	M10	28	11	50	62.2	83	5.82×10^-3	6.22	13.79
BLR5050-3.6	80	25	4	136	75	M10	28	11	50	62.2	83	5.82×10^-3	6.22	13.79

[ ! ] ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。

製品仕様

構造と特長

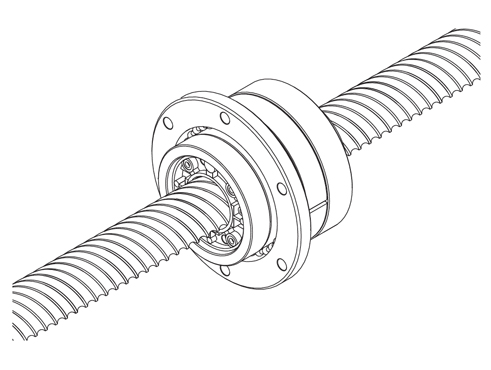

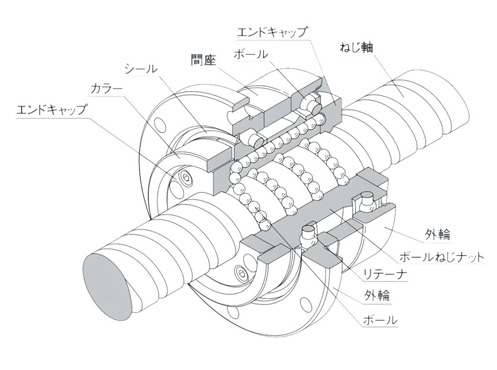

ロータリーボールねじは、ボールねじナットとサポートベアリングが一体構造になったナット回転ボールねじユニットです。
サポートベアリングは接触角60で、ボール数を多くしたアキシアル方向の剛性が大きいアンギュラベアリングです。
BLR形は精密ボールねじと転造ボールねじの仕様があります。

【滑らかな動作】
ラック＆ピニオンによる直線運動と比較して滑らかな動作が得られます。また、ボールねじナット駆動でねじ軸が回転しないため、なわとび現象がなく、
音は静かで発熱が少なくなります。

【高速回転でも音が静か】
BLR形はエンドキャップ方式のためボールをすくい上げる音が非常に小さく、しかもボールがボールねじナット内部を通って循環しているので、
高速回転の使用においても静音です。

【高剛性】
ねじ軸回転の場合と比較してサポートベアリングが大きいため、アキシアル方向の剛性が大幅に向上します。

【コンパクト】
ボールねじナットとサポートベアリングが一体構造のため、高精度でコンパクトな設計ができます。

【簡単な取付け】
ボルトでハウジングに取付けるだけで、簡単にボールねじナット回転機構が得られます。（ハウジング内径公差はH7を推奨します。）

取付例

【 BLR形ボールねじナットの組付例】

標準取付方法

【 BLR形テーブルへの組付例】

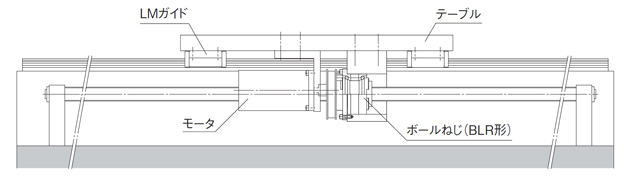

(1) ねじ軸移動ボールねじナット固定
(テーブルが長い場合に有利)

テーブルへの組付例（ボールねじナット固定）

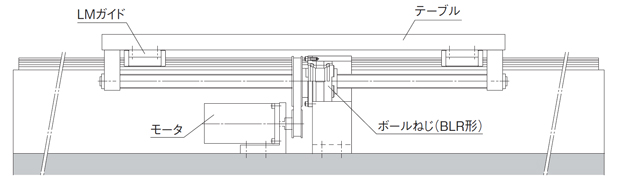

(2) ボールねじナット移動ねじ軸固定
(テーブルが短くストロークが長い場合に有利)

テーブルへの組付例（軸固定）

型番リスト

表示件数:

型番	基本定格荷重動定格Ca(N)	基本定格荷重静定格Coa(N)	軸方向隙間	運動種類	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BLR1616-3.6NUT	5800	12900	0.1	なし	10	1個	30,923円( 34,015円 )	15日目
BLR1616-3.6UUNUT	5800	12900	0.1	あり	10	1個	31,573円( 34,730円 )	18日目
BLR2020-3.6NUT	7700	22300	0.1	なし	10	1個	32,943円( 36,237円 )	15日目
BLR2020-3.6UUNUT	7700	22300	0.1	あり	10	1個	33,544円( 36,898円 )	18日目
BLR2525-3.6NUT	12100	35000	0.1	なし	10	1個	38,632円( 42,495円 )	15日目
BLR2525-3.6UUNUT	12100	35000	0.1	あり	10	1個	39,070円( 42,977円 )	18日目
BLR3232-3.6NUT	17300	53900	[0.2以下（転造）] 0.14	なし	10	1個	47,099円( 51,809円 )	15日目
BLR3232-3.6UUNUT	17300	53900	[0.2以下（転造）] 0.14	あり	10	1個	53,106円( 58,417円 )	18日目
BLR3636-3.6NUT	22400	70500	[0.2以下（転造）] 0.17	なし	10	1個	53,715円( 59,087円 )	15日目
BLR3636-3.6UUNUT	22400	70500	[0.2以下（転造）] 0.17	あり	10	1個	54,198円( 59,618円 )	18日目
BLR4040-3.6NUT	28100	89800	[0.2以下（転造）] 0.17	なし	10	1個	58,478円( 64,326円 )	15日目
BLR4040-3.6UUNUT	28100	89800	[0.2以下（転造）] 0.17	あり	10	1個	59,066円( 64,973円 )	18日目
BLR5050-3.6NUT	42100	140400	0.2	なし	10	1個	76,844円( 84,528円 )	15日目
BLR5050-3.6UUNUT	42100	140400	0.2	あり	10	1個	77,877円( 85,665円 )	18日目
