省配線コネクタ E3X
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 936円 ～ 1,597円
- 税込価格
- 1,030円 ～ 1,757円
【特長】・単品でご購入頂けます。・保護シールを付属しています。
-
- 種類：
- 関連部品
-
- センサオプション種類：
- ケーブル・ケーブルコネクタ
-
- コード長(m)：
- 2
型番
未確定4件の候補があります。
Loading...
商品情報
外形図

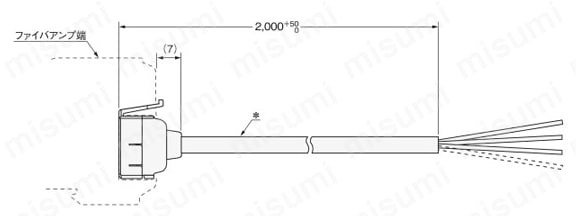

親コネクタ
E3X-CN11／E3X-CN21

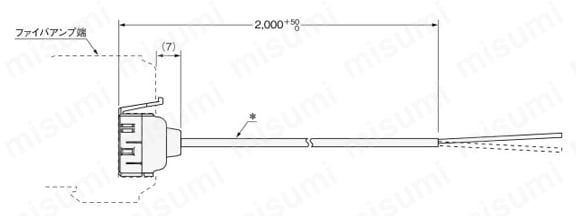

子コネクタ
E3X-CN12／E3X-CN22
製品仕様
- E3X-CN11：コード φ4／3芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN21：コード φ4／4芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN12：コード φ2.6／1芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN22：コード φ4／2芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
| 項目／型番 | E3X-CN11／21／22 | E3X-CN12 | |
|---|---|---|---|
| 定格電流 | 2.5A | ||
| 定格電圧 | 50V | ||
| 接触抵抗 | 20mΩ以下（DC20mV以下、100mA以下） ［ファイバアンプ本体との接続および隣接コネクタとの接続にて（コードの導体抵抗は除く）］ | ||
| 挿抜（耐久） | 50回 （ファイバアンプ本体との接続および隣接コネクタとの接続にて） | ||
| 材質 | ハウジング | ポリブチレンテレフタレート | |
| コンタクト | リン青銅／ニッケル下地金メッキ | ||
| 質量（梱包状態） | 約55g | 約25g | |
型番リスト
Loading...
詳細情報
基本情報
【特長】・単品でご購入頂けます。・保護シールを付属しています。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
省配線コネクタ E3Xのレビュー
省配線する為に購入しました。
センサーの数が多くなると配線も
複雑になりますが省配線できるので
良いと思います。
