ファイバセンサ バリューパック 【E3X-V】
- 一部当日出荷可能
- 通常価格(税別)
- 8,276円 ～ 11,899円
- 税込価格
- 9,104円 ～ 13,089円
小さいワークの検出ならファイバセンサバリューパック。【特長】・選定不要でシンプ...
-
- 種類：
- ファイバーセンサ
-
- アンプ 種類：
- 分離型（センサ・アンプセット品）
-
- 最小検出物体（ファイバーセンサ選択時）(mm)：
- 0.005
-
- 検出物体：
- 不透明体 / 微小物体
-
- 動作モード：
- 入光時ON/しゃ光時ON 切替式
-
- 光源：
- 赤色光
-
- 接続方式：
- コード引出しタイプ
-
- ヘッド形状：
- ネジ型
-
- コード長(m)：
- 2
-
- 曲げ半径(mm)：
- 1
-
- 備考：
- 柔軟ファイバ
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報
外形図

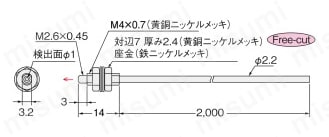

形E3X-VT21/51ヘッド部

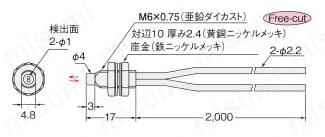

形E3X-VD21/51ヘッド部

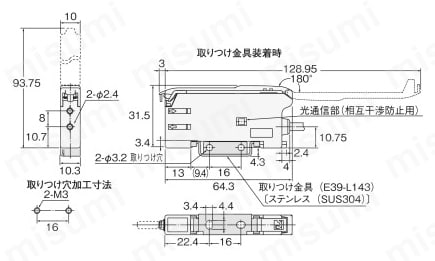

形E3X-V□21/51アンプ部
注.取りつけ金具（E39-L143）を使用した場合、アンプユニットの密着取りつけができません。
製品仕様
定格/性能
| 項目 | 形式 | ||
|---|---|---|---|
| NPN出力 | 形E3X-VT21 | 形E3X-VD21 | |
| PNP出力 | 形E3X-VT51 | 形E3X-VD51 | |
| 検出方式 | 透過形 | 反射形 | |
| 検出距離（mm） | 560 | 180 | |
| ヘッドサイズ（mm） | M4 | M6 | |
| 光源（発光波長） | 赤色4元素発光ダイオード（625nm） | ||
| 電源電圧 | DC12～24V±10% リップル（p-p） 10%以下 | ||
| 消費電力/消費電流 | 960mW以下（電源電圧24V時 消費電流40mA以下、電源電圧12V時 消費電流80mA以下） | ||
| 制御出力 | オープンコレクタ出力形 負荷電源電圧26.4V以下、負荷電流50mA以下（残留電圧:1.5V以下） 入光時ON/しゃ光時ON 切替式 | ||
| 応答時間 | 動作・復帰:各200μs以下 | ||
| 相互干渉防止 | 5台まで（光同期式） | ||
| ファイバケーブル曲げ半径 | R1mm | ||
| 付属品 | 取りつけ金具（形E39-L143） | ||
型番リスト
- 表示件数:
| 型番 |
検出方式 |
検出距離【区分】 |
検出距離詳細(mm) |
出力形式 |
検出ヘッドサイズ（ネジ型）(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
拡散反射
|
～200
|
180
|
NPN
|
M6
| - | 1個 | 11,899円(
13,089円
) | 在庫品1日目 当日出荷可能 | |
|
拡散反射
|
～200
|
180
|
PNP
|
M6
| 6 | 1個 | 8,276円(
9,104円
) | - |
透過
|
～1000
|
560
|
NPN
|
M4
| - | 1個 | 11,695円(
12,865円
) | 在庫品1日目 当日出荷可能 | |
透過
|
～1000
|
560
|
PNP
|
M4
| - | 1個 | 8,276円(
9,104円
) | 51日目 |
Loading...
詳細情報
基本情報
小さいワークの検出ならファイバセンサバリューパック。
【特長】
・選定不要でシンプル
・すぐに使えるワンパッケージ
・使い方もシンプル
・アンプの操作もマニュアル要らず
・バリューパッケージにこそ最新技術にこだわりました
・狭い場所にも安心な曲げR1mmの 折れないファイバ
・パワー4倍/検出距離2倍（従来比） の投光素子 GIGA RAY搭載
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
