ハバジット

ハバジット

0.5インチスプロケット

0.5インチスプロケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
2,704円 ～ 4,057円
税込価格
2,974円 ～ 4,463円

M1200シリーズ用スプロケット、PON製。【特長】・2列歯配列でベルトと確実...

詳細情報を確認する

  • 材質：
    ポリアセタール

型番

未確定4件の候補があります。

Loading...

商品情報

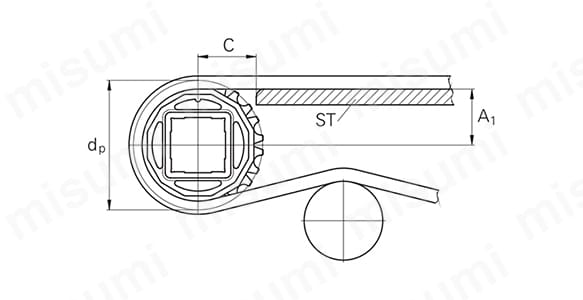

外形図

スプロケット軸とスライダーサポートSTの間の距離Cは最短で14mm（0.55”）。

スプロケット軸とスライダーサポートSTの間の距離Cは最短で14mm（0.55”）

製品仕様

一体型スプロケット（窓あき）

一体型スプロケット（窓あき）

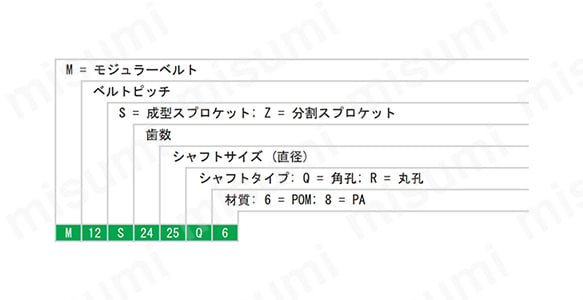

型番対応仕様

型番対応仕様

タイプ歯数ピッチ円径 φ dpA1ハブ幅 BL角孔 Qφ 丸孔 R標準材質
mminchmminchmminchmminchmminch
S1041.21.616.10.63301.18--203/4POM
S1562.42.526.71.05301.18251251POM
S2499.23.945.11.78301.1825/401.5251POM
  • ※ 丸孔のキー溝に関しては、メートル単位のものは欧州規格に準じ、インチ単位のものは米国規格に準じています。

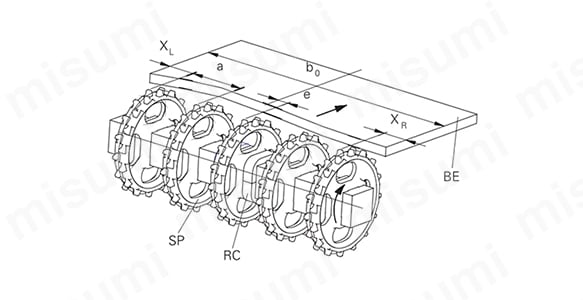

スプロケットの配列

・BE ベルト。
  • BE：ベルト。
  • RC：固定具。
  • SP：スプロケット。
  • b0：ベルト幅。
ベルトタイプスプロケット間隔
a		スプロケット端間距離
（最小）		センタースプロケット
位置の基準		計算結果
（端数切捨て）		オフセット
e		備考
最小
mm
inch		＞最大
mminch		XL
mm
inch		XR
mm
inch		mm
inch		mm
inch		オフセット側
M1200501002525n.a.n.a.0全てのベルト幅にオフセットなし
24110

スライダーサポート
駆動軸と、アイドリングスプロケットまたはローラの間で、ベルトは、UHMWポリエチレン材など適した材質で作られた長手スライダーサポート（SL）を取付けたスライダーサポート上を走行する。

スプロケットの位置
センタースプロケットを正しく配置するには、ベルト幅を各ベルトのヒンジ刻み幅で割る。
丸めた結果が 偶数か奇数かによりオフセットが生じるか否かが分かる。上表参照。

型番リスト

表示件数:
  1. 1
型番
歯数
軸穴形状
軸穴径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
丸型
φ20
10

1個

2,704円( 2,974円 )

在庫品1日目

当日出荷可能

24
角型
□25
10

1個

4,057円( 4,463円 )

8日目

24
丸型
φ25
10

1個

4,057円( 4,463円 )

8日目

24
角型
□40
10

1個

4,057円( 4,463円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

M1200シリーズ用スプロケット、PON製。
【特長】
・2列歯配列でベルトと確実に噛み合い、双方向への走行が可能。
【用途】
・ハバジットリンク M12シリーズに使用。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

0.5インチスプロケット

0.5インチスプロケット

    1インチスプロケット

    1インチスプロケット

      テーパ回転グリップ

      テーパ回転グリップ

        フラット回転グリップ

        フラット回転グリップ

          ギヤ式締付金具

          ギヤ式締付金具

            ミニ回転グリップ MRG,MRFG

            ミニ回転グリップ MRG,MRFG

              スイングボルト SBSタイプ

              スイングボルト SBSタイプ

                回転グリップ GTR

                回転グリップ GTR

                  ハンドフィット固定・回転グリップ

                  ハンドフィット固定・回転グリップ

                    取付けツール （TWM,HDM）

                    取付けツール （TWM,HDM）

                      フォールディング回転グリップ

                      フォールディング回転グリップ

                        ハンディリムーバー

                        ハンディリムーバー

                          コールドチゼル（電動ハンマー用）

                          コールドチゼル（電動ハンマー用）
                            メーカー ハバジット ハバジット ミスミ ミスミ ＪＡＰＰＹ 小西製作所 ナベヤ 鍋屋バイテック ミスミ イマオコーポレーション ミスミ KTC（京都機械工具） ハウスビーエム
                            通常価格 2,704円～ 1,996円～ 447円～ 1,148円～ 4,157円～ 268円～ 3,120円～ 227円～ 217円～ 5,115円～ 1,183円～ 1,139円～ 759円
                            通常出荷日 在庫品1日目～   当日出荷可能 9日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 1日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 1日目   在庫品1日目   当日出荷可能
                            材質 ポリアセタール ポリアセタール - - - - - - - - - - -

                            0.5インチスプロケットのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q スプロケットはいくつ必要ですか？
                            A
                            一般に1つで駆動することはありません。ベルト荷重により変化し、駆動シャフトの場合、アイドリングシャフトの場合で異なりますので、正しいスプロケット数を計算するにはリンクセレカルクを使用してください。
