ナベヤ

ナベヤ

プレスボールプランジャ

プレスボールプランジャ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
258円 ～ 398円
税込価格
284円 ～ 438円

ワークの位置決めに使用するボールプランジャ。【特長】・圧入式。・熱処理はボール...

詳細情報を確認する

  • 取付方法：
    圧入
  • ゆるみ止め：
    なし
  • 本体表面処理：
    なし
  • 先端表面処理：
    なし
  • 荷重 min（範囲）(N)：
    0.01～50

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定8件の候補があります。

Loading...

商品情報

製品仕様

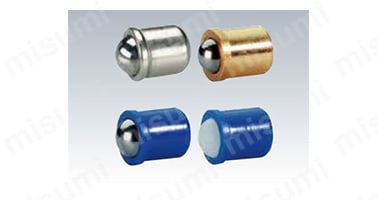

プレスボールプランジャの外観

プレスボールプランジャの外観

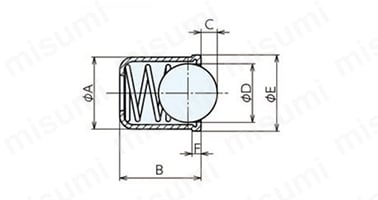

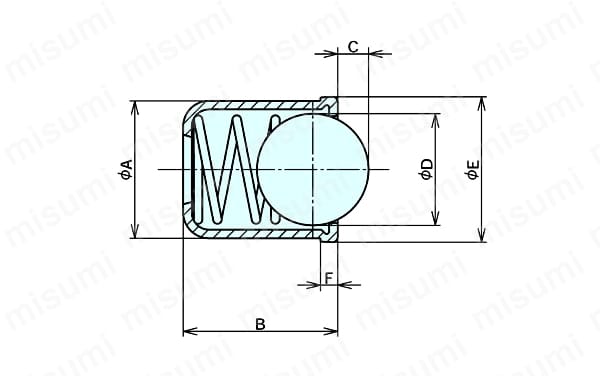

プレスボールプランジャの寸法図

プレスボールプランジャの寸法図

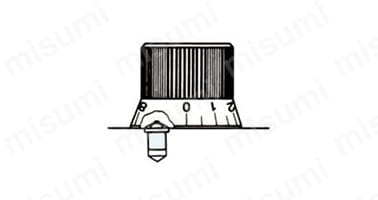

プレスボールプランジャの使用例

プレスボールプランジャの使用例

No.本体ボールスプリング
PBP-SSUS305SUS440 焼入(HRC54～60)SUS631J1
PBP-Pデルリン(POM) ・青デルリン(POM) ・白
No.ABCDEF荷重（N）
min./max		耐熱度°C質量ｇ
PBP04S45134.60.92.5/ 6+2500.35
PBP05S561.445.60.93/6.5+2500.6
PBP06S671.856.515.5/11.5+2501
PBP08S892.46.58.51.17/12.5+2502.2
PBP04P450.834.612.5/ 6.5-30/+500.1
PBP05P56145.614.5/9-30/+500.2
PBP06P671.656.516.5/13-30/+500.3
PBP08P891.96.58.518/18-30/+500.55

型番リスト

表示件数:
  1. 1
型番
先端材質
本体材質
外径 A(mm)
ストローク C(mm)
先端熱処理
荷重 min(N)
荷重 max(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
デルリン
デルリン
4
0.8
なし
2.5
6.5
10

1個

258円( 284円 )

3日目

SUS440
[ステンレス] SUS305
4
1
浸炭焼入
2.5
6
10

1個

298円( 328円 )

在庫品1日目

当日出荷可能

デルリン
デルリン
5
1
なし
4.5
9
10

1個

278円( 306円 )

3日目

SUS440
[ステンレス] SUS305
5
1.4
浸炭焼入
3
6.5
10

1個

298円( 328円 )

在庫品1日目

当日出荷可能

デルリン
デルリン
6
1.6
なし
6.5
13
10

1個

288円( 317円 )

3日目

SUS440
[ステンレス] SUS305
6
1.8
浸炭焼入
5.5
11.5
10

1個

308円( 339円 )

在庫品1日目

当日出荷可能

デルリン
デルリン
8
1.9
なし
8
18
10

1個

338円( 372円 )

3日目

SUS440
[ステンレス] SUS305
8
2.4
浸炭焼入
7
12.5
10

1個

398円( 438円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

ワークの位置決めに使用するボールプランジャ。
【特長】
・圧入式。
・熱処理はボール : PBP-S:焼入（HRC54～60）。
【用途】
・ワークの位置決めに便利。
・位置決め、固定、押し付け、押し離しに最適。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

プレスボールプランジャ

プレスボールプランジャ

    スプリング・プランジャ ボール、ヘッド、六角穴付

    スプリング・プランジャ ボール、ヘッド、六角穴付

      プレスフィットプランジャー PFP

      プレスフィットプランジャー PFP

        スプリングボールプランジャB型

        スプリングボールプランジャB型

          プラスチックボールプランジャ

          プラスチックボールプランジャ

            ボールプランジャ　細目タイプ

            ボールプランジャ　細目タイプ

              ミニボールプランジャ PBF

              ミニボールプランジャ PBF

                ボールプランジャ　六角ボルトタイプ

                ボールプランジャ　六角ボルトタイプ

                  ボールプランジャ　ショートタイプ

                  ボールプランジャ　ショートタイプ

                    ボールプランジャー BP

                    ボールプランジャー BP

                      はめ込みプランジャー（SUS/樹脂ケース）

                      はめ込みプランジャー（SUS/樹脂ケース）

                        ミニボールプランジャ PBSH／PBSHS

                        ミニボールプランジャ PBSH／PBSHS

                          スプリング・プランジャ ボール付、平滑タイプ

                          スプリング・プランジャ ボール付、平滑タイプ
                            メーカー ナベヤ ロームヘルドハルダー 小西製作所 ナベヤ ナベヤ ミスミ 鍋屋バイテック ミスミ ミスミ 小西製作所 トラスコ中山 鍋屋バイテック ロームヘルドハルダー
                            通常価格 258円～ 855円～ 196円～ 221円～ 298円～ 410円～ 238円～ 430円～ 410円～ 1,045円～ 127円～ 1,087円～ 148円～
                            通常出荷日 在庫品1日目～   当日出荷可能 9日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 1日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            取付方法 圧入 スクリュー（六角） 圧入 スクリュー（マイナス溝） スクリュー（マイナス溝） スクリュー（六角） スクリュー（マイナス溝） ボルト（キャップ） スクリュー（六角） スクリュー（六角） 圧入 ボルト（キャップ） 圧入
                            ゆるみ止め なし あり なし なし なし なし なし なし - アロック - なし なし
                            本体表面処理 なし - なし - なし 四三酸化鉄皮膜 - - なし なし - - なし
                            先端表面処理 なし - なし なし なし なし なし なし なし なし - なし -
                            荷重 min（範囲）(N) 0.01～50 0.01～50 0.01～50 - 0.01～50 0.01～50 - 0.01～50 0.01～50 0.01～50 - 0.01～50 0.01～50

                            プレスボールプランジャのレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            位置決め
                            評価 5.0満足度：5.02017/03/30
                            硬さも丁度よいのでスムーズに位置決めが出来る．圧入がしにくかった．

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            既存部品組み込みの交換品として使用
                            評価 5.0満足度：5.02023/01/21
                            既存部品劣化により新品を購入しました。先端樹脂の硬さも丁度よかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 材質は何ですか？
                            A
                            本体はＳＵＳ305，黄銅、デルリン。ボールはＳＵＳ440，デルリンがあります。
