ナベヤ

レベリングボルト（Aタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 998円～ 3,239円特別価格

税込価格: 1,098円～ 3,563円特別価格

機械、装置等のレベル調整に使用するレベリングボルト。【特長】・レベル調整用。・...

詳細情報を確認する

種類：

レベリングボルト

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定12件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

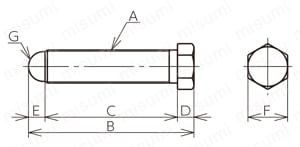

LBT、LBTS

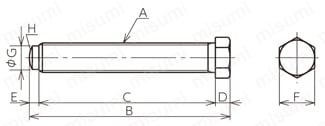

LBTN、LBNS

製品仕様

材質

LBT、LBTN：S45C
LBTS、LBNS：SUS303

熱処理

LBTN：先端部焼入
HRC50-60

表面処理

LBT、LBTN：ニッケルメッキ
ナット：3 価クロメート

付属品

LBTN、LBNS：ナット

規格表

LBT

No.	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBT-A16	M16×1.5	100	80	10	10	21	SR7	14.3	150
LBT-A20	M20×1.5	100	80	10	10	24	SR9	23.4	250
LBT-A24	M24×1.5	103	80	13	10	27	SR10	34.7	350

LBTS

No.	A（細目）	B	C	D	E	F	G	許容荷重 kN	質量g
LBTS-A16	M16×1.5	100	80	10	10	21	SR7	14.3	150
LBTS-A20	M20×1.5	100	80	10	10	24	SR9	23.4	250
LBTS-A24	M24×1.5	103	80	13	10	27	SR10	34.7	350

LBTN

No.	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBTN-A12	M12×1.75	136	120	10	6	18	9	SR10	7.2	100
LBTN-A16	M16×2	136	120	10	6	21	13	SR14	9.8	200
LBTN-A20	M20×2.5	136	120	10	6	24	16	SR17	21.1	300

LBNS

No.	A（並目）	B	C	D	E	F	G	H	許容荷重 kN	質量g
LBNS-A12	M12×1.75	136	120	10	6	18	9	SR10	7.2	100
LBNS-A16	M16×2	136	120	10	6	21	13	SR14	9.8	200
LBNS-A20	M20×2.5	136	120	10	6	24	16	SR17	21.1	300

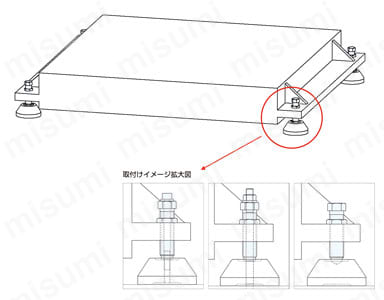

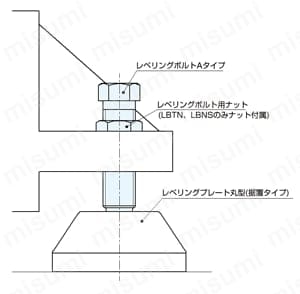

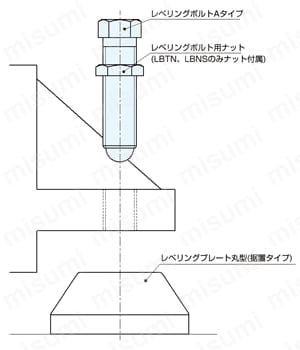

使用例

各種産業機械の水平・高さ調整に使用します。

（1）レベリングボルトを設備のレベル調整用ネジ穴に組付けます。
（2）レベリングプレートをレベリングボルト直下に配置します。

（3）レベリングボルトがレベリングプレートに当たるまで設備を降ろします。
（4）レベリングボルトの六角を回してレベル調整をします。
（5）レベリングボルト用ナットを締め付けます。

選定サポート情報

適合表

-	レベリングボルト	レベリングプレート
-	レベリングボルト	丸形（据置タイプ）	かさあげ型（据置タイプ）	角型（据置タイプ）	角型（アンカータイプ）
No.	LBT-A16	LPC-0825	LPH-0710	LPS-1010	LPS-1208-H20
	LBT-A20	LPC-1035	LPH-1012	-	LPS-1208-H24
	LBT-A24	LPC-1045	LPH-1212	-	LPS-1510-H20
	LBTS-A16	LPCS-0830	LPH-1515	-	LPS-1510-H24
	LBTS-A20	LPCS-1040	-	-	-
	LBTS-A24	-	-	-	-
	LBTN-A12	-	-	-	-
	LBTN-A16	-	-	-	-
	LBTN-A20	-	-	-	-
	LBNS-A12	-	-	-	-
	LBNS-A16	-	-	-	-
	LBNS-A20	-	-	-	-

性能・試験情報

レベリングボルト強度表

-	サイズ	耐荷重kN
細目（鉄・SUS）	M16	14.3
	M20	23.4
	M24	34.7
	M24 φ13穴付	23.4
	M32 φ20穴付	36.9
	M36 φ24穴付	42.8
並目（鉄・SUS）	M12	7.2
	M16	13.5
	M20	21.1

※1本当たりの耐荷重です。

注意・禁止事項

許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数:

型番	材質	本体材質	ネジ(ネジプッシュ)/ナット材質	表面処理(本体)	表面処理(ねじ/ナット)	適合ねじ径M(mm)	ねじの長さ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LBNS-A12	ステンレス	SUS303	SUS303	-	-	M12x1.75	136	1個	2,797円( 3,077円 )	3日目
LBNS-A16	ステンレス	SUS303	SUS303	-	-	M16x2	136	1個	2,997円( 3,297円 )	3日目
LBNS-A20	ステンレス	SUS303	SUS303	-	-	M20x2.5	136	1個	3,239円( 3,563円 )	3日目
LBT-A16	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M16x1.5	100	1個	998円( 1,098円 )	在庫品1日目当日出荷可能
LBT-A20	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M20x1.5	100	1個	1,097円( 1,207円 )	在庫品1日目当日出荷可能
LBT-A24	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M24x1.5	103	1個	1,297円( 1,427円 )	在庫品1日目当日出荷可能
LBTN-A12	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M12x1.75	136	1個	1,597円 878円 ( 966円 )	在庫品1日目当日出荷可能
LBTN-A16	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M16x2	136	1個	1,699円( 1,869円 )	3日目
LBTN-A20	スチール	S45C	S45C	ニッケルメッキ	ニッケルメッキ	M20x2.5	136	1個	1,897円( 2,087円 )	在庫品1日目当日出荷可能
LBTS-A16	ステンレス	SUS303	SUS303	-	-	M16x1.5	100	1個	2,697円( 2,967円 )	3日目
LBTS-A20	ステンレス	SUS303	SUS303	-	-	M20x1.5	100	1個	2,497円( 2,747円 )	3日目
LBTS-A24	ステンレス	SUS303	SUS303	-	-	M24x1.5	103	1個	3,197円( 3,517円 )	3日目

詳細情報

基本情報

基本情報

機械、装置等のレベル調整に使用するレベリングボルト。
【特長】
・レベル調整用。
・先端が球面形状しており、レベリングプレートとの調整角度が自由になります。
・材質はLBT、LBTN：S45C、LBTS、LBNS：SUS303。
・熱処理はLBTN：先端部焼入HRC50-60。
・表面処理はLBT、LBTN：ニッケルメッキ、ナット：3価クロメート。
・付属品はLBTN、LBNS：ナット。
【用途】
・機械、装置等のレベル調整に便利。
