アクチマ クランプ （ACR,ACL）
- 一部当日出荷可能
- 通常価格(税別)
- 42,463円 ～ 44,518円
- 税込価格
- 46,709円 ～ 48,970円
【特長】・シンプルで機能的なクイックアクションクランプです。・堅牢で、切り屑が...
型番
未確定4件の候補があります。
Loading...
商品情報

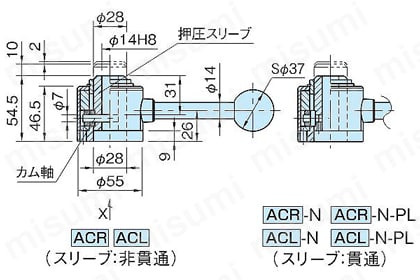

外形図
製品仕様
- 本体、レバー：SUM22L、四三酸化鉄皮膜
- スリーブ：SCM440、四三酸化鉄皮膜
- 本体カバー：ポリアミド（ガラス繊維強化）
- グリップ：フェノール樹脂、レッド
| 型番 | スリーブ | タイプ | 旋回方向※ | クランプ力（kN） | レバー荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|
| ACR | 非貫通 | 押出し | 右 | 4.9 | 400 | 865 |
| ACL | 左 | |||||
| ACR-N | 貫通 | 押出し | 右 | 855 | ||
| ACL-N | 左 | |||||
| ACR-N-PL | 貫通 | 引込み | 右 | 855 | ||
| ACL-N-PL | 左 |
※旋回方向は、製品背面（取付面）側から見たレバーの操作方向になります。
技術情報
カム部

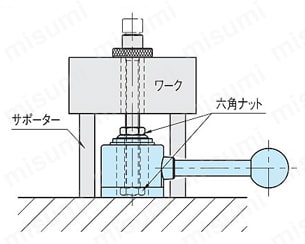

使用例
使用例・使用方法
引込みタイプの場合
型番リスト
- 表示件数:
| 型番 |
本体種類 |
旋回方向 |
仕様 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Loading...
詳細情報
基本情報
【特長】
・シンプルで機能的なクイックアクションクランプです。
・堅牢で、切り屑が入り難い構造になっています。

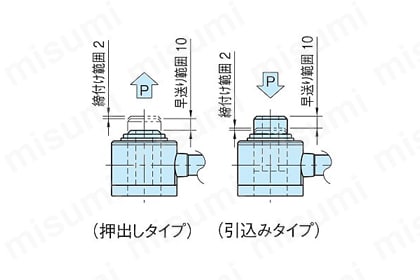

・早送り範囲は10mmで、応用範囲が広く、治工具をシンプルに設計できます。
・締付範囲が2mmありますので、公差1.5mmまでの加工物なら安全にクランプできます。
・最大クランプ力は約4.9kNです（レバー最大荷重400N時）。
・治具への取付穴から見て（矢視X）ACRは右に、ACLは左に回すとスリーブが出てきます。
・スリーブは焼き入れされておりませんので、加工出来ます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
