イマオコーポレーション

サポーターレストボタン（BJ763）

Name: サポーター レストボタン （BJ763）
Brand: イマオコーポレーション
SKU: 221000371231
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 1,723円～ 1,849円

税込価格: 1,895円～ 2,034円

各種ワークのストッパー、サポーターにご使用ください。また、位置決め用ブロックの...

詳細情報を確認する

形状：

高さ調整ピン
固定方法：

ボルト止め
先端形状：

テーパ
高さ公差：

0/+0.01
材質：

S45C
表面処理：

四三酸化鉄皮膜
焼入れ：

あり

型番

未確定12件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

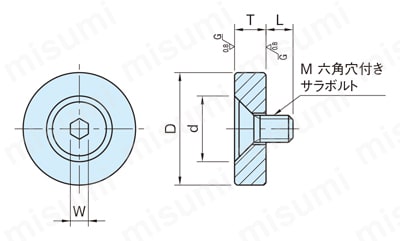

外形図

製品仕様

材質

本体
S45C 焼入焼戻四三酸化鉄皮膜研磨仕上 HRC39～45

規格表

型番	T （0～+0．01）	D	M	L	W	d	質量（g）
BJ763-06001	5	25	M6×1.00	7.7	4	14.0	20
BJ763-06002		30					30
BJ763-06003		35					40
BJ763-06004	10	25		10.7			40
BJ763-06005		30					60
BJ763-06006		35					80
BJ763-08001	10	30	M8×1.25	11.3	5	19.4	60
BJ763-08002		35					80
BJ763-08003		40					100
BJ763-08004	15	30					90
BJ763-08005		35					115
BJ763-08006		40					150

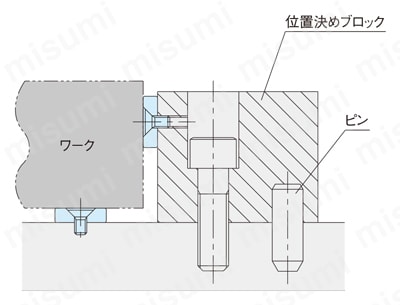

使用例

各種ワークのストッパー、サポーターにご使用ください。又、位置決め用ブロックの精度補正はレストボタンを再研磨する事によって容易にできます。

型番リスト

表示件数:

型番	T(mm)	D(φ)	M	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BJ763-06001	5	25	M6×1	10	1個	1,723円( 1,895円 )	在庫品1日目当日出荷可能
BJ763-06002	5	30	M6×1	10	1個	1,846円( 2,031円 )	4日目
BJ763-06003	5	35	M6×1	10	1個	1,846円( 2,031円 )	3日目
BJ763-06004	10	25	M6×1	10	1個	1,849円( 2,034円 )	3日目
BJ763-06005	10	30	M6×1	10	1個	1,811円( 1,992円 )	3日目
BJ763-06006	10	35	M6×1	10	1個	1,846円( 2,031円 )	3日目
BJ763-08001	10	30	M8×1.25	10	1個	1,846円( 2,031円 )	3日目
BJ763-08002	10	35	M8×1.25	10	1個	1,811円( 1,992円 )	3日目
BJ763-08003	10	40	M8×1.25	10	1個	1,813円( 1,994円 )	在庫品1日目当日出荷可能
BJ763-08004	15	30	M8×1.25	10	1個	1,846円( 2,031円 )	3日目
BJ763-08005	15	35	M8×1.25	10	1個	1,813円( 1,994円 )	3日目
BJ763-08006	15	40	M8×1.25	10	1個	1,811円( 1,992円 )	3日目

詳細情報

基本情報

基本情報

各種ワークのストッパー、サポーターにご使用ください。また、位置決め用ブロックの精度補正はレストボタンを再研磨することによって容易にできます。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
