イマオコーポレーション

イマオコーポレーション

丸パイプ用ジョイント（NDT）

丸パイプ用ジョイント（NDT）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
536円 ～ 748円
税込価格
590円 ～ 823円

氷点下でも利用可能な丸パイプ用ジョイント。【特長】・使用温度：-30～+100...

詳細情報を確認する

  • 適応シリーズ：
    その他
  • 種類：
    ジョイント
  • 材質：
    ポリアミド（ガラス繊維強化）つや消しブラック

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定10件の候補があります。

Loading...

商品情報

外形図

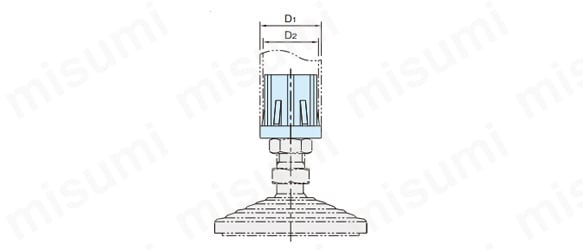

寸法図1

図1

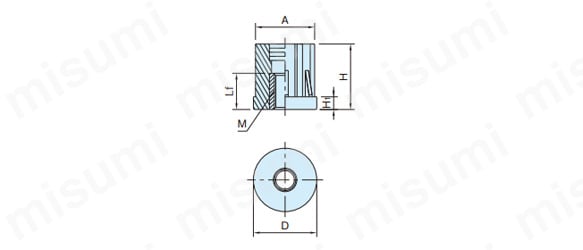

寸法図2

図2

製品仕様

本体インサート
ポリアミド
（ガラス繊維強化）
つや消しブラック		黄銅
（カドミウム低減材）

規格表

型番DD1D2MLfH1HA許容荷重
（kN）		質量
（g）
NDT38×1.5-M10383835M10×1.51083835532
NDT38×1.5-M12M12×1.7532
NDT38×1.5-M16M16×21534
NDT38×2-M10383834M10×1.5108383432
NDT38×2-M12M12×1.7532
NDT38×2-M16M16×21534
NDT51×1.5-M1650.550.946.9M16×215104546.95.563
NDT51×1.5-M20M20×2.5208.562
NDT51×2.5-M1650.550.945.9M16×215104545.95.563
NDT51×2.5-M20M20×2.5208.563

型番リスト

表示件数:
  1. 1
型番
ねじサイズ M
外径 D(φ)
長さ D2(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M10x1.5
38
35
10

1個

536円( 590円 )

3日目

M12x1.75
38
35
10

1個

536円( 590円 )

3日目

M16x2
38
35
10

1個

536円( 590円 )

3日目

M10x1.5
38
34
10

1個

536円( 590円 )

3日目

M12x1.75
38
34
10

1個

536円( 590円 )

3日目

M16x2
38
34
10

1個

536円( 590円 )

3日目

M16x2
50.5
46.9
10

1個

638円( 702円 )

3日目

M20x2.5
50.5
46.9
10

1個

680円( 748円 )

3日目

M16x2
50.5
45.9
10

1個

651円( 716円 )

3日目

M20x2.5
50.5
45.9
10

1個

748円( 823円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

氷点下でも利用可能な丸パイプ用ジョイント。
【特長】
・使用温度：-30～+100℃。
【用途】
・丸パイプで構築された筐体の脚部に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
