イマオコーポレーション

イマオコーポレーション

オート ローテーション タイトナー （TC-PX）

オート ローテーション タイトナー （TC-PX）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,997円 ～ 5,897円
税込価格
4,397円 ～ 6,487円

【特長】・正・逆両方向に使用可能サビにくい樹脂タイプ。・防錆に優れています。・...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定3件の候補があります。

Loading...

商品情報

製品仕様

本体・アーム本体インサートアーム芯金弾性体
ポリアミド
（ガラス繊維強化）
ブラック		黄銅
（カドミウム低減材）		SS400
亜鉛メッキ		天然ゴム

外形図

オート ローテーション タイトナー （TC-PX） 外形図

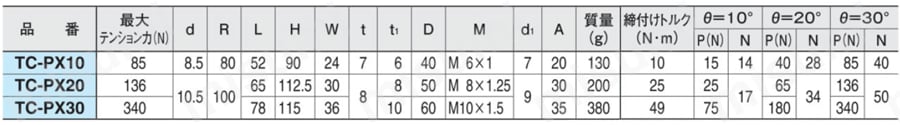

規格表

オート ローテーション タイトナー （TC-PX） 規格表

技術情報・設計アイデア

使用温度：max.80℃ min.-35℃

オート ローテーション タイトナー （TC-PX） 製品仕様


使用例

取付方法

オート ローテーション タイトナー （TC-PX） 取付方法

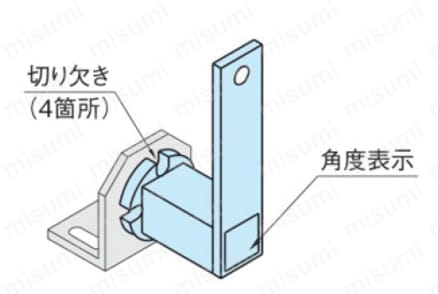

角度表示を参考にして、回転角度を調整してください。
本体固定時、切り欠き部に1箇所現合ピンを使用することで本体が安定し、取付が容易になります。

オート ローテーション タイトナー （TC-PX） 取付方法

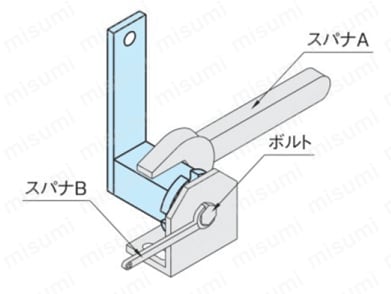

スパナAにて必要な角度まで本体を回転させます。
その状態で本体をスパナBにてボルト固定してください。

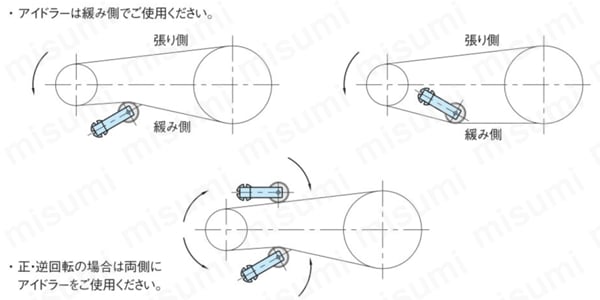

使用方法

オート ローテーション タイトナー （TC-PX） 使用方法

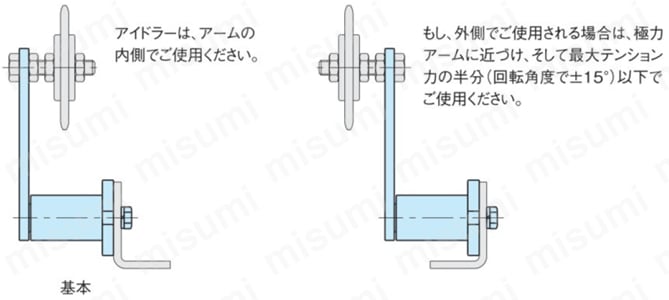

注意・禁止事項

使用上の注意

オート ローテーション タイトナー （TC-PX） 使用上の注意

型番リスト

表示件数:
  1. 1
型番
d(φ)
R(mm)
最大テンション力(θ＝30°の時)(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8.5
80
85
10

1個

3,997円( 4,397円 )

在庫品1日目

当日出荷可能

10.5
100
136
10

1個

5,278円( 5,806円 )

在庫品1日目

当日出荷可能

10.5
100
340
10

1個

5,897円( 6,487円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・正・逆両方向に使用可能サビにくい樹脂タイプ。
・防錆に優れています。
・動作が静かで高い信頼性があります。
・チェーンタイトナー、ベルトタイトナー、衝撃・振動吸収材、など多方面の各種アプリケーションに使用できます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
