イマオコーポレーション

イマオコーポレーション

スクリュー ダンパー（SCD）

スクリュー ダンパー（SCD）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
1,389円 ～ 1,542円
税込価格
1,528円 ～ 1,696円

先端にウレタンスプリングを埋め込んだ簡易的なショックアブソーバ。【特長】・本体...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

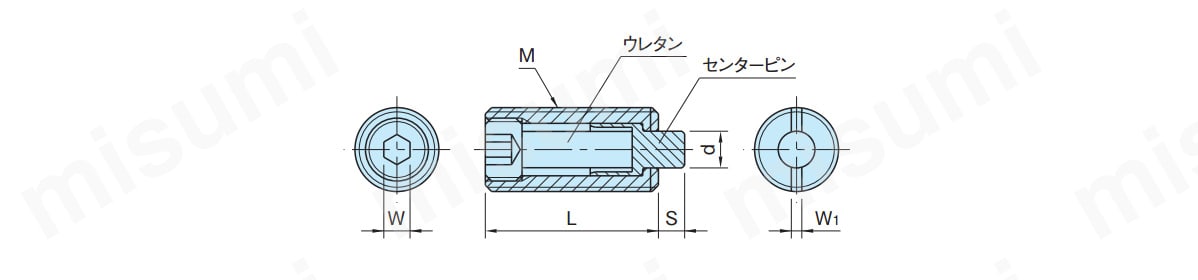

外形図

スクリュー ダンパー （SCD）

製品仕様

本体センターピンウレタン
SCM435
四三酸化鉄皮膜		S45C
高周波焼入（円筒先端部）
HRC52～58		ポリウレタン

規格表

型番M
（細目）		LSdWW1最大圧力
（N）		質量
（g）
SCD16M16×1.533576223036
SCD20M20×1.547710345070

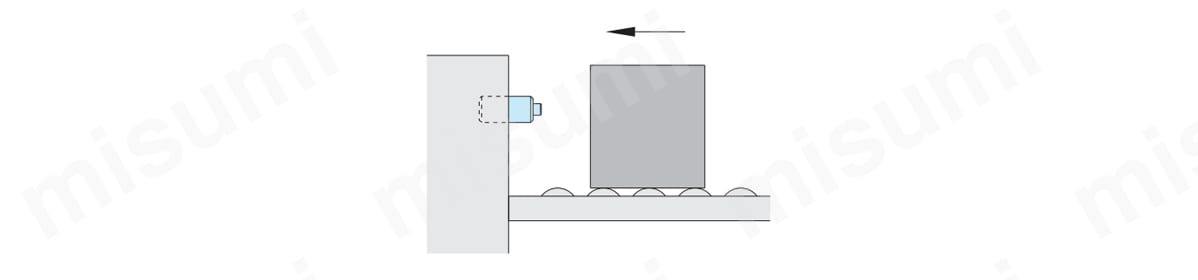

使用例

使用方法

使用方法

型番リスト

表示件数:
  1. 1
型番
外径 D(または オネジ M)(mm)
ストローク S(mm)
長さ L(mm)
先端部外径 d(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
5
33
7
10

1個

1,389円( 1,528円 )

3日目

20
7
47
10
10

1個

1,542円( 1,696円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

先端にウレタンスプリングを埋め込んだ簡易的なショックアブソーバ。
【特長】
・本体外周部はM16、M20。
・細目ネジ仕様。
・最大圧力は10～15％の誤差。
【用途】
・各種装置のスライド調整部に最適。
・往復稼働部等に最適。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

スクリュー ダンパー（SCD）

スクリュー ダンパー（SCD）

    フィックスド ダンパー（FD）

    フィックスド ダンパー（FD）

      ショックアブソーバ　コンパクト調整タイプ

      ショックアブソーバ　コンパクト調整タイプ

        発泡ウレタン緩衝器

        発泡ウレタン緩衝器

          FA-B2540LB/FA-B2540LDシリーズ

          FA-B2540LB/FA-B2540LDシリーズ

            FA-B2530GB/FA-B2530GDシリーズ

            FA-B2530GB/FA-B2530GDシリーズ

              FA-B1210MB/FA-B1210MDシリーズ

              FA-B1210MB/FA-B1210MDシリーズ

                FA-B2725FB/FA-B2725FDシリーズ

                FA-B2725FB/FA-B2725FDシリーズ

                  ドアセルファー B-464-2

                  ドアセルファー B-464-2

                    FA-B1410RB/FA-B1410RDシリーズ

                    FA-B1410RB/FA-B1410RDシリーズ

                      FESシリーズ(非常停止用途限定品)

                      FESシリーズ(非常停止用途限定品)

                        スプリング突き出しピン（SEPS・SEPR）

                        スプリング突き出しピン（SEPS・SEPR）

                          ショックアブソーバ用ストッパナット

                          ショックアブソーバ用ストッパナット
                            メーカー イマオコーポレーション イマオコーポレーション ミスミ 倉敷化工 不二ラテックス 不二ラテックス 不二ラテックス 不二ラテックス タキゲン製造 不二ラテックス 不二ラテックス イマオコーポレーション ミスミ
                            通常価格 1,389円～ 498円～ 7,056円～ 7,376円～ 26,261円 21,884円 12,401円～ 25,312円～ 8,169円 12,912円～ 1,897円～ 1,115円～ 144円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 89日目   9日目   89日目   36日目～   在庫品1日目   当日出荷可能 6日目～   6日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            先端材質 スチール - - - - - - - - - - - -
                            本体材質 スチール - - - - - - - - - - - -
                            取付方法 ねじ込み - - - - - - - - - - - -
                            ゆるみ止め なし - - - - - - - - - - - -
                            スプリングプランジャー種類 フラット - - - - - - - - - - - -

                            スクリュー ダンパー（SCD）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 専用ナットはありますか？
                            A
                            ありません。市販の細目ナットをご利用下さい。
