ローラーピン（RLP）
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 791円 ～ 2,338円
- 税込価格
- 870円 ～ 2,572円
ガイドローラー用のベアリング押さえピン。【特長】・オフセット量が少ないタイプ。...
型番
未確定19件の候補があります。
Loading...
商品情報

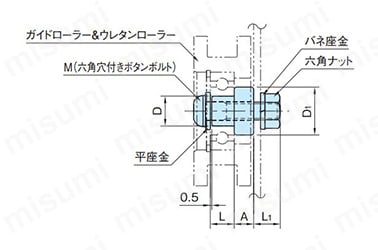

外形図
製品仕様
材質
| タイプ | 本体 |
|---|---|
| RLP | S45C 四三酸化鉄皮膜 |
| RLP-SUS | SUS303 |
規格表
| スチール製 | SUS製 | D | L | D1 | A | M | L1 | 質量 (g) | |
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | ||||||||
| RLP0605 | - | 6 | -0.004 -0.016 | 5.5 | 10 | 4 | M4×0.7-16L | 5.7 | 10 |
| RLP0606 | - | 6 | 5.2 | ||||||
| RLP0611 | - | -0.020 -0.032 | 11 | M4×0.7-25L | 9.2 | 12 | |||
| RLP0807 | RLP0807-SUS | 8 | -0.005 -0.020 | 7 | 12 | 5.5 | M5×0.8-20L | 6.5 | 15 |
| RLP0813 | - | -0.040 -0.055 | 13 | M5×0.8-30L | 10.5 | 18 | |||
| RLP1008 | RLP1008-SUS | 10 | -0.005 -0.020 | 8 | 16 | 6.5 | M6×1-25L | 8.9 | 25 |
| RLP1016 | - | -0.040 -0.055 | 16 | M6×1-35L | 10.9 | 30 | |||
| RLP1210 | RLP1210-SUS | 12 | -0.005 -0.020 | 10 | 19 | 7.5 | M8×1.25-30L | 40 | |
| RLP1216 | - | -0.040 -0.058 | 16 | M8×1.25-40L | 14.9 | 47 | |||
| RLP1511 | - | 15 | -0.005 -0.020 | 11 | 22 | 10 | M10×1.5-35L | 12 | 80 |
| RLP1517 | - | -0.040 -0.058 | 17 | M10×1.5-45L | 16 | 90 | |||
| RLP1712 | - | 17 | -0.006 -0.024 | 12 | 25 | 12 | M12×1.75-45L | 18.7 | 110 |
| RLP1720 | - | -0.012 -0.030 | 20 | M12×1.75-55L | 20.7 | 125 | |||
| RLP2014 | - | 20 | -0.007 -0.028 | 14 | 30 | 13 | M16×2-55L | 24.8 | 200 |
| RLP2018 | - | -0.040 -0.061 | 18 | M16×2-65L | 30.8 | 220 | |||
| RLP2521 | - | 25 | -0.012 -0.033 | 21 | 34 | 27.8 | 270 | ||
型番リスト
- 表示件数:
| 型番 |
D(φ) |
L(mm) |
材質 |
トラスココード | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
5.5
|
スチール
|
-
| 10 | 1個 | 791円(
870円
) | 在庫品1日目 当日出荷可能 | |
6
|
6
|
スチール
|
432-6164
| 10 | 1個 | 815円(
897円
) | 在庫品1日目 当日出荷可能 | |
6
|
11
|
スチール
|
-
| 10 | 1個 | 808円(
889円
) | 在庫品1日目 当日出荷可能 | |
8
|
7
|
スチール
|
432-6172
| 10 | 1個 | 868円(
955円
) | 在庫品1日目 当日出荷可能 | |
8
|
7
|
ステンレス
|
-
| 10 | 1個 | 1,428円(
1,571円
) | 在庫品1日目 当日出荷可能 | |
8
|
13
|
スチール
|
-
| 10 | 1個 | 869円(
956円
) | 在庫品1日目 当日出荷可能 | |
10
|
8
|
スチール
|
432-6181
| 10 | 1個 | 868円(
955円
) | 在庫品1日目 当日出荷可能 | |
10
|
8
|
ステンレス
|
-
| 10 | 1個 | 1,486円(
1,635円
) | 在庫品1日目 当日出荷可能 | |
10
|
16
|
スチール
|
-
| 10 | 1個 | 924円(
1,016円
) | 3日目 | |
12
|
10
|
スチール
|
432-6199
| 10 | 1個 | 957円(
1,053円
) | 在庫品1日目 当日出荷可能 | |
12
|
10
|
ステンレス
|
-
| 10 | 1個 | 1,718円(
1,890円
) | 在庫品1日目 当日出荷可能 | |
12
|
16
|
スチール
|
-
| 10 | 1個 | 897円(
987円
) | 19日目 | |
15
|
11
|
スチール
|
-
| 10 | 1個 | 1,001円(
1,101円
) | 3日目 | |
15
|
17
|
スチール
|
-
| 10 | 1個 | 1,259円(
1,385円
) | 3日目 | |
17
|
12
|
スチール
|
-
| 10 | 1個 | 1,297円(
1,427円
) | 3日目 | |
17
|
20
|
スチール
|
-
| 10 | 1個 | 1,503円(
1,653円
) | 3日目 | |
20
|
14
|
スチール
|
-
| 10 | 1個 | 2,107円(
2,318円
) | 3日目 | |
20
|
18
|
スチール
|
-
| 10 | 1個 | 2,271円(
2,498円
) | 3日目 | |
25
|
21
|
スチール
|
-
| 10 | 1個 | 2,338円(
2,572円
) | 3日目 |
Loading...
詳細情報
基本情報
ガイドローラー用のベアリング押さえピン。
【特長】
・オフセット量が少ないタイプ。
・本体材質はスチール製とステンレス製（一部）を用意。
・相手側の板厚に応じて、六角穴付きボタンボルト（市販品）を交換してご使用ください。
【用途】
・ガイドローラー及びウレタンローラーの軸としてご使用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
