トヨックス

トヨックス

交換用スリーブセット（TCBB・TCSB用）

交換用スリーブセット（TCBB・TCSB用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常単価(税別)
288円
税込単価
317円

トヨックスホース専用の継手TCSB交換用部品。【特長】・スリーブセットの交換の...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

型番

TCSB-15-RSS 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

交換用スリーブセット（TCBB・TCSB用） 外形図

製品仕様

外観図

交換用スリーブセット（TCBB・TCSB用） 外観図

TC3-B,TC3-S 交換部品
※旧モデルTCS、TCSBの後継品です。

分解図

交換用スリーブセット（TCBB・TCSB用） 分解図

仕様

材質/スリーブ : ポリアセタール、ゴムパッキン : NBR

規格表

スリーブセットの
品番		適合トヨコネクタ
品番
TCSB-9-RSSTCSB-9-R3/8
TCSB-12-RSSTCSB-12-R1/2
TCSB-15-RSSTCSB-15-R1/2
TCSB-19-RSSTCSB-19-R3/4
TCSB-25-RSSTCSB-25-R1

技術情報・設計アイデア

取り付け方

1.あらかじめニップルを機械側に取り付ける。

1.あらかじめニップルを機械側に
取り付ける。

2.ホースに袋ナットを通しパッキン付きスリーブをかぶせる。 ※ パッキンがスリーブ内側の溝にはまっているか確認。

2.ホースに袋ナットを通しパッキン付き
スリーブをかぶせる。
※ パッキンがスリーブ内側の溝には
まっているか確認。

3.ニップルにスリーブごと差し込む。

3.ニップルにスリーブごと差し込む。

4.袋ナットをすき間がなくなるまで締め上げる。

4.袋ナットをすき間がなくなるまで
締め上げる。

取り付け工具

締付けには「モンキーレンチ」または「モーターレンチ」を使用する。パイプレンチは使用しない。ナット部を傷つける。

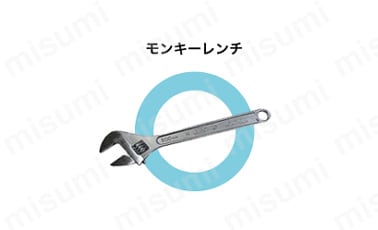

モンキーレンチは使用可能

モンキーレンチは使用可能

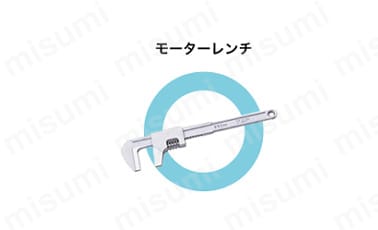

モーターレンチは使用可能

モーターレンチは使用可能

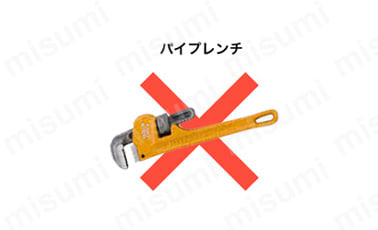

パイプレンチは使用不可

パイプレンチは使用不可

型番リスト

表示件数:
  1. 1
型番
適合コネクタ品番
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

TCSB-15-RSS

TCSB-15-R1/2
10

1個

288円( 317円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

トヨックスホース専用の継手TCSB交換用部品。
【特長】
・スリーブセットの交換のみで、継手の再利用が可能になる。
【用途】
・TCSB交換用部品。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

TCSB-15-RSSで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

交換用スリーブセット（TCBB・TCSB用）の型番TCSB-15-RSSのページです。
型番TCSB-15-RSSに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

交換用スリーブセット（TCBB・TCSB用）

交換用スリーブセット（TCBB・TCSB用）

    ホース継手 ホースジョイント用竹の子 HSH

    ホース継手 ホースジョイント用竹の子 HSH

      ホース用継手　袋ナット

      ホース用継手　袋ナット

        トヨコネクタ 交換用スリーブ（TCFS用）

        トヨコネクタ 交換用スリーブ（TCFS用）

          ジョイントシリーズ 三ツ又ジョイント

          ジョイントシリーズ 三ツ又ジョイント

            ブレードホース用継手

            ブレードホース用継手

              ホース用継手　めねじニップル

              ホース用継手　めねじニップル

                ホース用継手 おねじニップル

                ホース用継手 おねじニップル

                  ホース用継手　ブランチティー

                  ホース用継手　ブランチティー

                    ホース用継手　ジョイントニップル

                    ホース用継手　ジョイントニップル

                      ホース用継手（黄銅タイプ・両長ニップル）

                      ホース用継手（黄銅タイプ・両長ニップル）

                        ホース継手 ホースジョイント HS

                        ホース継手 ホースジョイント HS

                          プラスチックホース用カプラ OZ-CP

                          プラスチックホース用カプラ OZ-CP
                            メーカー トヨックス アソー ミスミ トヨックス 栗田製作所 トラスコ中山 ミスミ ミスミ ミスミ ミスミ SIN LING(シンリン) アソー カナフレックスコーポレーション
                            通常価格 288円 97円～ 360円～ 8,367円～ 1,176円～ 754円～ 1,020円～ 150円～ 1,510円～ 430円～ 115円～ 383円～ 3,777円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 8日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            種類 交換用スリーブ 部品 ナット 交換用スリーブ ホース用継手 ホース用継手 ホース用継手 ホース用継手 ホース用継手 ホース用継手 ホース用継手 ホース継手 ホース用継手
                            梱包単位(個) 1 - - 1 - - - - - - - - -
