垂直収納扉金物 ALT-2V-5 かぶせ仕様
(i)ご注意
- カタログ未掲載の型番につきましては、旧カタログ こちら をご参照ください。
指定中 の仕様・寸法情報
商品情報
製品仕様
レール
| 品番 | スライド長さ | 移動距離 | 扉収納量 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| AL127C-16 | 411.4 | 269.4 | 268 | 387.4 | 371.5 | 269.9 | - |
| AL127C-19 | 487.6 | 345.6 | 344 | 463.6 | 447.7 | 346.1 | 231.8 |
| AL127C-22 | 563.8 | 421.8 | 420 | 539.8 | 523.9 | 422.3 | 269.9 |
| AL127C-24 | 614.6 | 472.6 | 471 | 590.6 | 574.7 | 473.1 | 295.3 |
| AL127C-28 | 716.2 | 574.2 | 573 | 692.2 | 676.3 | 574.7 | 346.1 |
レール寸法図
LAMP垂直収納扉金物かぶせ仕様ALT-2V-5部品（単品）の外形図

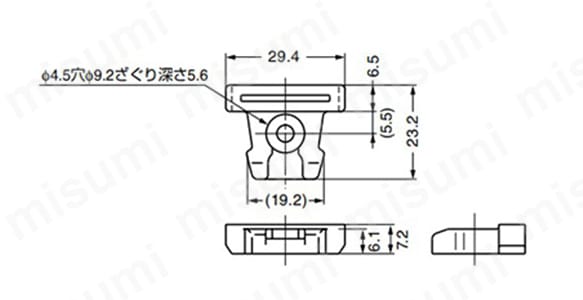

キャッチ

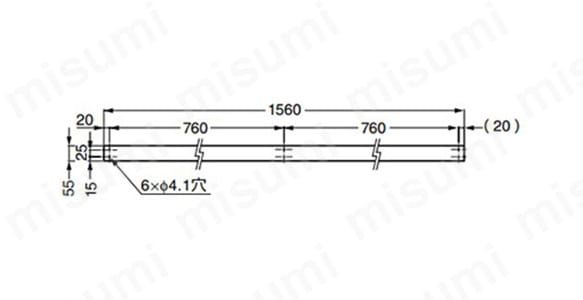

連動板（型番：A LT55-L参照）

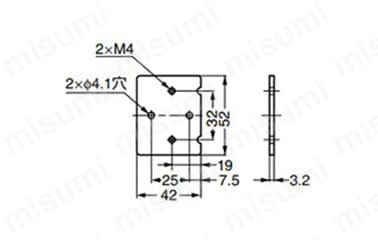

座金取付プレート

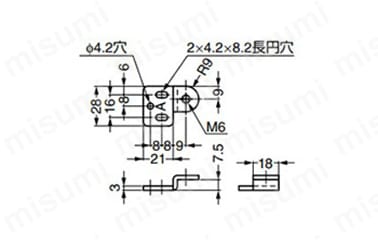

ローラーブラケット
※図面は吊元右下左上用を参照

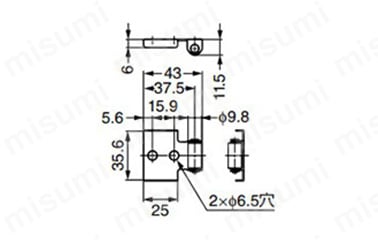

当り止め

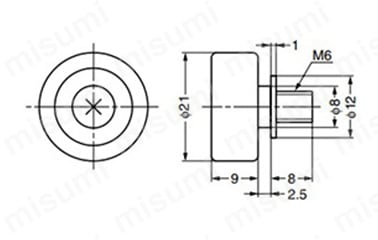

ローラー

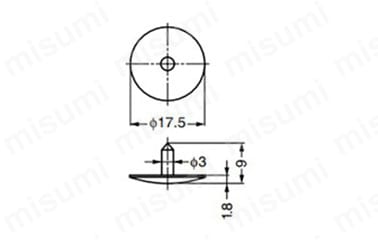

G型スベリ鋲

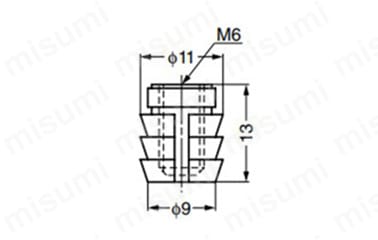

インサートめねじ
| セット内部品 | - |
|---|---|
| レール | 【単品品番】AL127C-16 |
| 【単品品番】AL127C-19 | |
| 【単品品番】AL127C-22 | |
| 【単品品番】AL127C-24 | |
| 【単品品番】AL127C-28 | |
| 仕様 ●材料 鋼 ●仕上 光沢クロメート処理 | |
| 連動板 | 【単品品番】ALT55-S |
| 【単品品番】ALT55-M | |
| 【単品品番】ALT55-L | |
| 【単品品番】ALT55-LL | |
| 仕様 ●材料 アルミニウム合金 ●仕上 素地 |
| パーツセット内部品 | 仕様 |
|---|---|
| キャッチ | 単品注文コード：180-120-522 単品品番：AL127-CH ●材料 ポリウレタン（PUR） ●色 ブラック |
| ローラー | 単品注文コード：180-940-144 単品品番：DU19-B4SBR ●材料 エチレンプロピレンゴム（EPDM）／鋼 ●仕上／色 光沢クロメート処理／ホワイト |
| ローラーブラケット | 単品注文コード：180-930-145 単品品番：ALT-2V-AB ※中央の刻印がA（吊元右下左上用） 単品注文コード：180-930-146 単品品番：ALT-2V-BB ※中央の刻印がB（吊元右上左下用） ●材料 鋼 ●仕上 有色クロメート処理 |
| インサートめねじ | 単品注文コード：120-041-310 単品品番：SC-107-13 ●材料 ポリアミド（PA） ●色 ホワイト |
| G型スベリ鋲 | 単品注文コード：210-030-123 単品品番：G-175 ●材料 ポリエチレン（PE） ●色 ナチュラル |
| 座金取付プレート | 単品注文コード：180-920-308 単品品番：ALT-2V5P ●材料 鋼 ●仕上 有色クロメート処理 |
| 当り止め | 単品注文コード：180-930-416 単品品番：ALT-AD ●材料 ウレタンゴム（UR）／鋼 ●仕上／色 光沢クロメート処理／ホワイト |
型番リスト
Loading...
詳細情報
基本情報
型番：ALT-2V-5のフラットドア仕様の部品。
【特長】
・キャッチ、レール、連動板、座金取り付けプレート、ローラーブラケット、当り止め、ローラー。
・G型スベリ鋲、インサートめねじの9種類の部品で展開している。
・ローラーブラケットは中央刻印A-吊元右下左上用、中央刻印B-吊元右上左下用のタイプがある。
【用途】
・型番：ALT-2V-5の扉を取り付ける際にパーツ部品として利用可能。
(i)ご注意
- カタログ未掲載の型番につきましては、旧カタログ こちら をご参照ください。
カタログ
商品担当おすすめ
SC-107-13で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
垂直収納扉金物 ALT-2V-5 かぶせ仕様の型番SC-107-13のページです。
型番SC-107-13に関する仕様情報を記載しております。
