ローラチェーンナット SRF／SRFS
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 797円 ～ 3,528円
- 税込価格
- 877円 ～ 3,881円
【特長】・ローラチェーンと機械・装置との連結にご使用ください。・ローラチェーン...
型番
未確定9件の候補があります。
Loading...
商品情報
ローラチェーンナット SRF／SRFSの仕様について

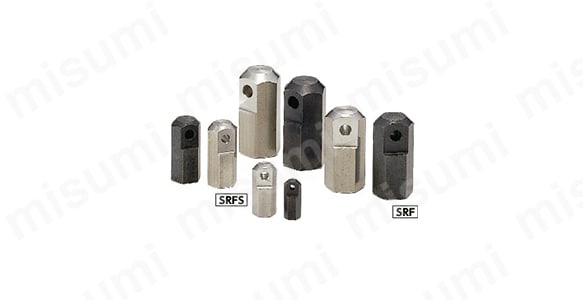

SRF／SRFSの外観
SRF／SRFSの形状図
寸法
（単位：mm）
| 品番 | 最大荷重 （N） |
適用ローラチェーン呼び番号 | M（並目） | Lf | L | F | d | B1 | B2 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| SRF-35 | 1960 | 35 | M6 | 10 | 24 | 4.5 | 3.7 | 7.4 | 10 | 12 |
| SRF-40 | 3530 | 40 | M8 | 14 | 30 | 6 | 4 | 11.2 | 13 | 25 |
| SRF-50 | 5680 | 50 | M10 | 15 | 38 | 7.5 | 5.2 | 13.8 | 17 | 54 |
| SRF-60 | 8230 | 60 | M12 | 18 | 42 | 9 | 6 | 17.8 | 19 | 75 |
| SRF-80 | 15400 | 80 | M16 | 20 | 52 | 12 | 8 | 22.6 | 24 | 148 |
| SRF-100 | 23900 | 100 | M20 | 25 | 65 | 15 | 9.6 | 27.5 | 30 | 292 |
| SRFS-35 | 1570 | 35 | M6 | 10 | 24 | 4.5 | 3.7 | 7.4 | 10 | 12 |
| SRFS-40 | 2840 | 40 | M8 | 14 | 30 | 6 | 4 | 11.2 | 13 | 25 |
| SRFS-50 | 4510 | 50 | M10 | 15 | 38 | 7.5 | 5.2 | 13.8 | 17 | 54 |
| SRFS-60 | 6570 | 60 | M12 | 18 | 42 | 9 | 6 | 17.8 | 19 | 75 |
| SRFS-80 | 12300 | 80 | M16 | 20 | 52 | 12 | 8 | 22.6 | 24 | 148 |
材質・仕上げ
| - | SRF スティール製 | SRFS ステンレス製 |
|---|---|---|
| 本体 | S45C（硬度35-45HRC） 四三酸化鉄皮膜（黒） |
SUS303 |
使用上の注意
- ローラチェーンナットを吊り下げ装置に使用される場合は、装置の下に人が入らないように安全対策を講じてください。
- ローラチェーンナットは消耗品です。定期的な点検・交換が必要になります。
- 寸法表の最大荷重は引張における値です。
型番リスト
- 表示件数:
| 型番 |
適用ローラチェーン呼び番号 |
本体材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
35
|
S45C
| 1個 | 797円(
877円
) | 在庫品1日目 当日出荷可能 | |
40
|
S45C
| 1個 | 1,073円(
1,180円
) | 在庫品1日目 当日出荷可能 | |
50
|
S45C
| 1個 | 1,329円(
1,462円
) | 在庫品1日目 当日出荷可能 | |
60
|
S45C
| 1個 | 1,635円(
1,799円
) | 3日目 | |
80
|
S45C
| 1個 | 2,193円(
2,412円
) | 在庫品1日目 当日出荷可能 | |
35
|
SUS303
| 1個 | 1,334円(
1,467円
) | 在庫品1日目 当日出荷可能 | |
40
|
SUS303
| 1個 | 1,797円(
1,977円
) | 在庫品1日目 当日出荷可能 | |
50
|
SUS303
| 1個 | 2,831円(
3,114円
) | 在庫品1日目 当日出荷可能 | |
60
|
SUS303
| 1個 | 3,528円(
3,881円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・ローラチェーンと機械・装置との連結にご使用ください。
・ローラチェーンとの連結にはローラチェーン用継手リンクまたはオフセットリンクが必要です。
【用途】
・装置全般。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
