自閉式ピボットヒンジ HG-PV60AC

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,051円

税込価格: 1,156円

自閉する機能を兼ね備えた抜き差しピボットヒンジ。【特長】・扉の脱着ができる。・...

種類：

抜差し蝶番
付加機能：

なし（通常）
本体材料：

ステンレス鋼
長さ(mm)：

80
取付方法：

溶接
用途：

標準 / 耐食性
開き角度(deg)：

104
本体仕上：

素地

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

自閉式ピボットヒンジ HG-PV60AC型の仕様

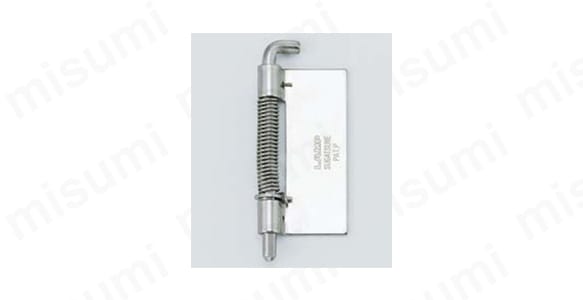

HG-PV60AC-R（右用）の外観

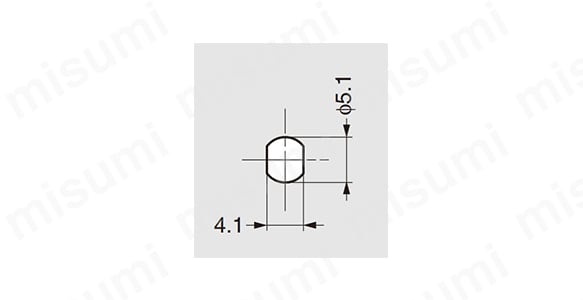

取付加工図

寸法図

No.	部品名	材料	仕上
（1）	本体	ステンレス鋼（SUS304）	光沢バレル研磨
（2）	軸		-
（3）	ストッパー		光沢バレル研磨
（4）	ばねL	ステンレス鋼（SUS-304WPB）	-
（5）	ばねR	ステンレス鋼（SUS-304WPB）
（6）	E型止め輪（呼び3）	ステンレス鋼（SUS304）

品番	左右勝手	耐荷重N/2ヶ	耐荷重kgf/2ヶ	質量g
HG-PV60AC-L	左用	20	2	38
HG-PV60AC-R	右用	20	2	38

※ 耐荷重は蝶番2ヶ使いの場合の値です。

この商品の取付方法

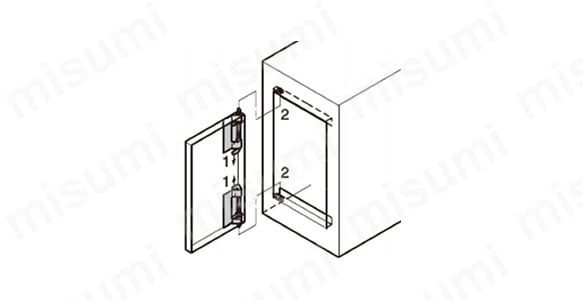

取付方法図1

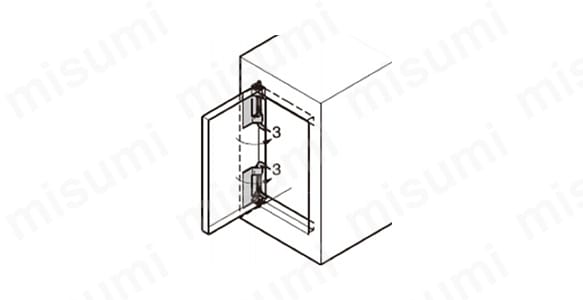

取付方法図2

1.下側のヒンジフックを引き上げます。
2.本体を回り止め穴に差し込みます。
3.扉が回転しないように持ちながら、フックを回転させ、回り止め穴の方向を合わせて最後までしっかり差し込みます。
4.上側のヒンジも同様に取り付けます。
5.扉を開閉させ動作を確認してください。

型番リスト

表示件数:

型番	勝手違い	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HG-PV60AC-L	左用	1個	1,051円( 1,156円 )	4日目
HG-PV60AC-R	右用	1個	1,051円( 1,156円 )	4日目

詳細情報

基本情報

基本情報

自閉する機能を兼ね備えた抜き差しピボットヒンジ。
【特長】
・扉の脱着ができる。
・自閉機構がコンパクトに収まっているため、省スペースで収まる。
・耐荷重は蝶番2ヶ使いの場合の値です。算出条件についてはINDEXをご覧ください。
【用途】
・扉の開閉に。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
