鍋屋バイテック

鍋屋バイテック

型番：FCTA-8-10-C
T-クロスクランパ FCTA・FCTS NBK T-ｸﾛｽｸﾗﾝﾊﾟ FCTA

T-クロスクランパ FCTA・FCTS FCTA-8-10-C

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
2,494円
税込単価
2,743円

クロスクランパです。【特長】・2本のシャフトをT字クロスに連結するクランパです...

詳細情報を確認する

型番

FCTA-8-10-C 解除

Loading...

FCTA-8-10-C の仕様・寸法情報

商品情報

T-クロスクランパ FCTA-C／FCTS-Cの仕様について

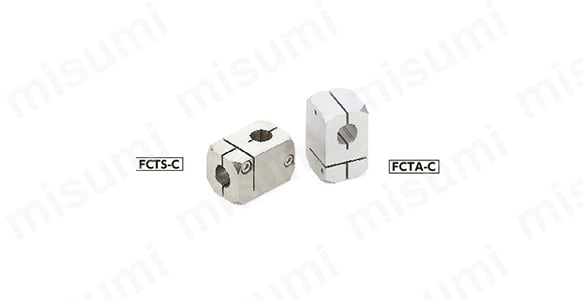

T-クロスクランパ FCTA-C／FCTS-Cの外観

T-クロスクランパ FCTA-C／FCTS-Cの外観

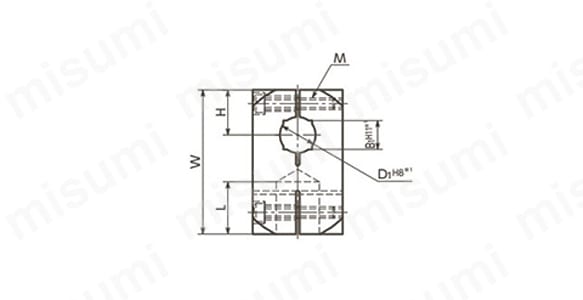

FCTA-C／FCTS-Cの形状図1

FCTA-C／FCTS-Cの形状図1

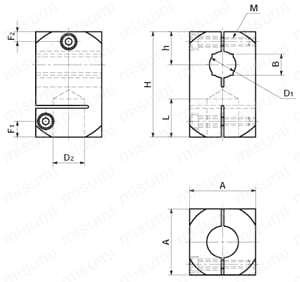

FCTA-C／FCTS-Cの形状図1の形状図2

FCTA-C／FCTS-Cの形状図2

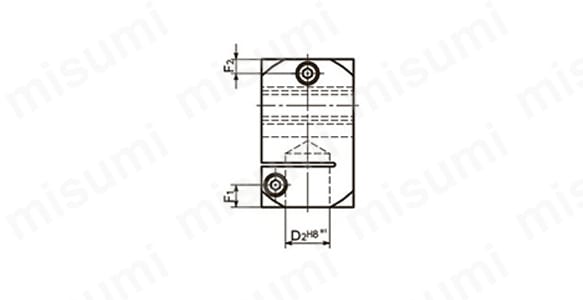

FCTA-C／FCTS-Cの形状図3

FCTA-C／FCTS-Cの形状図3

  1. *1スリット加工前の寸法許容差です。

寸法

（単位：mm）

品番D1 *1D2 *1B1 *1AWLHF1F2M（並目） 質量（g）
FCTA-8-10-C810-223512.5115.53.7M337
FCTA-10-10-C10108223512.5115.53.7M336
FCTA-12-12-C121210254014.512.563.8M352
FCTA-15-15-C15151230501815.574.5M493
FCTA-20-20-C202016386321.52095.5M5187
FCTS-8-10-C810-223512.5115.53.7M3111
FCTS-10-10-C10108223512.5115.53.7M3106
FCTS-12-12-C121210254014.512.563.8M3154
FCTS-15-15-C15151230501815.574.5M4276
FCTS-20-20-C202016386321.52095.5M5553
  1. *1スリット加工前の寸法許容差です。

材質・仕上げ

-FCTA-C アルミニウム製FCTS-C ステンレス製
本体A6063
バレル研磨		SUS304
バレル研磨
六角穴付きボルトSUSXM7SUSXM7
二硫化モリブデンコーティング

型番リスト

表示件数:
  1. 1
型番
組合せ支柱径
適応支柱径(φ),(□)
材質
付属ボルトサイズ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

FCTA-8-10-C

異径
8
アルミニウム
M3

1個

2,494円( 2,743円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

クロスクランパです。
【特長】
・2本のシャフトをT字クロスに連結するクランパです。
・FCTA：アルミニウム製、FCTS：ステンレス製。
・クランピングタイプです。
・シャフトの取りつけ、取りはずしが容易です。
・しかもシャフトを傷つけません。
・省スペースのレイアウトができます。
・搬送ラインの側面ガイドやセンサの固定に便利です。
・軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化します。
・丸シャフトと角シャフトのいずれにも使用できます。
・全商品に六角穴付きボルトが付属しています。
【用途】
・装置全般。
