鍋屋バイテック

鍋屋バイテック

B形スプロケットアイドラー VSB

B形スプロケットアイドラー VSB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,768円 ～ 8,293円
税込価格
4,145円 ～ 9,122円

チェーンテンション用スプロケットアイドラー。【特長】・S25C～S35C、歯先...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定12件の候補があります。

Loading...

商品情報

B形スプロケットアイドラー VSBの仕様について

B形スプロケットアイドラー VSB:関連画像

VSBの外観

B形スプロケットアイドラー VSB:関連画像

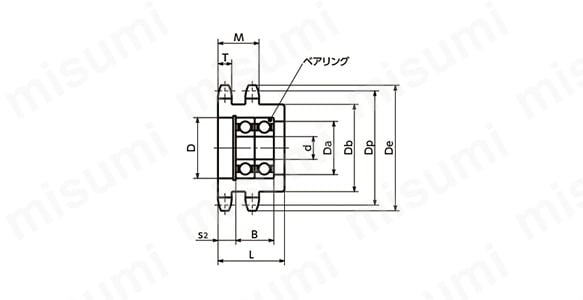

VSB2の形状図

B形スプロケットアイドラー VSB:関連画像

VSBの形状図

寸法



（単位：mm）



品番 アイドラー ベアリング 質量
(kg)
スプロケット 呼び 歯数 Dp De Da Db T M L s2 呼び番号 d D B
VSB-223 25 23 46.63 50 25 39 2.8 - 18 4.5 6200×1 10 30 9 0.12
VSB-317 35 17 51.84 57 28 41 4.3 - 20 5 6201×1 12 32 10 0.15
VSB-318 35 18 54.85 60 28 44 4.3 - 20 5 6201×1 12 32 10 0.19
VSB-415 40 15 61.08 67 28 46 7.2 - 22 6 6201×1 12 32 10 0.25
VSB-417 40 17 69.12 75 28 54 7.2 - 22 6 6201×1 12 32 10 0.36
VSB-513 50 13 66.34 73 31 51 8.7 - 25 7 6202×1 15 35 11 0.32
VSB-514 50 14 71.34 79 31 52 8.7 - 25 7 6202×1 15 35 11 0.39
VSB-613 60 13 79.6 88 31 57 11.7 - 32 10.5 6202×1 15 35 11 0.45
VSB-615 60 15 91.62 99 31 68 11.7 - 32 10.5 6202×1 15 35 11 0.95
VSB-813 80 13 106.14 118 42 77 14.6 - 40 15 6204×1 20 47 14 1.43
品番 アイドラー ベアリング 質量
(kg)
スプロケット 呼び 歯数 Dp De Da Db T M L s2 呼び番号 d D B
VSB2-415 40 15 61.08 67 30 47 7 21.4 35 6.5 6202×2 15 35 22 0.42
VSB2-514 50 14 71.34 78 36 54 8.4 26.5 40 8 6203×2 17 40 24 0.64
品番 適用アイドラー軸
標準アイドラー軸 アジャストホルダー専用アイドラー軸
VSB-223 Z6200-15・Z6200-20 ZA6200-15
VSB-317 Z6201-16・Z6201-22 ZA6201-15
VSB-318 Z6201-16・Z6201-22 ZA6201-15
VSB-415 Z6201-16・Z6201-22 ZA6201-15
VSB-417 Z6201-16・Z6201-22 ZA6201-15
VSB-513 Z6202-16・Z6202-22 ZA6202-8・ZA6202-15
VSB-514 Z6202-16・Z6202-22 ZA6202-8・ZA6202-15
VSB-613 Z6202-22 ZA6202-15
VSB-615 Z6202-22 ZA6202-15
VSB-813 Z6204-22 ZA6204-12
品番 適用アイドラー軸
標準アイドラー軸 アジャストホルダー専用アイドラー軸
VSB2-415 Z6202W-17・Z6202W-26 ZA6202W-10
VSB2-514 Z6203W-27・Z6203W-35 ZA6203W-18

材質・仕上げ

- VSB VSB2
本体 S25C-S35C
歯先高周波焼入れ		 S25C-S35C
歯先高周波焼入れ
ベアリング スティール スティール
止め輪 スティール
四三酸化鉄皮膜（黒）		 スティール
四三酸化鉄皮膜（黒）

使用例

B形スプロケットアイドラー VSB:関連画像

使用例

型番リスト

表示件数:
  1. 1
型番
呼び番号
歯数(T)
列数
軸穴径 D(mm)
厚さ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
15
2
15
35
10

1個

7,573円( 8,330円 )

在庫品1日目

当日出荷可能

50
14
2
17
40
10

1個

8,293円( 9,122円 )

4日目

25
23
1
10
18
10

1個

3,768円( 4,145円 )

4日目

35
17
1
12
20
10

1個

3,897円( 4,287円 )

4日目

35
18
1
12
20
10

1個

4,107円( 4,518円 )

4日目

40
15
1
12
22
10

1個

4,241円( 4,665円 )

在庫品1日目

当日出荷可能

40
17
1
12
22
10

1個

4,249円( 4,674円 )

4日目

50
13
1
15
25
10

1個

4,297円( 4,727円 )

4日目

50
14
1
15
25
10

1個

4,482円( 4,930円 )

3日目

60
13
1
15
32
10

1個

5,397円( 5,937円 )

4日目

60
15
1
15
32
10

1個

5,692円( 6,261円 )

4日目

80
13
1
20
40
10

1個

8,194円( 9,013円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

チェーンテンション用スプロケットアイドラー。
【特長】
・S25C～S35C、歯先高周波焼入れ仕上げ。
・VSB：スティール製・単列。
・VSB2：スティール製・2列。
【用途】
・風水力装置など。
・一般産業機械。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
