コガネイ

コガネイ

制御機器クイックエキゾースト弁QE、SQEシリーズ

制御機器クイックエキゾースト弁QE、SQEシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
2,214円 ～ 5,297円  特別価格
税込価格
2,435円 ～ 5,827円  特別価格

全空気圧制御や配管内排気に便利な急速排気弁。【特長】・急速に排気する用途だが、...

詳細情報を確認する

  • 種類：
    急速排気弁
  • 排気側 ポート種類 R：
    めねじ
  • 入力側 ポート種類 P(P1)：
    めねじ
  • 出力側 ポート種類 A：
    めねじ

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

Loading...

商品情報

外形図

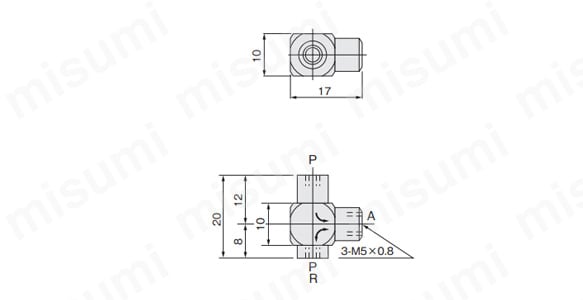

SQE

SQE

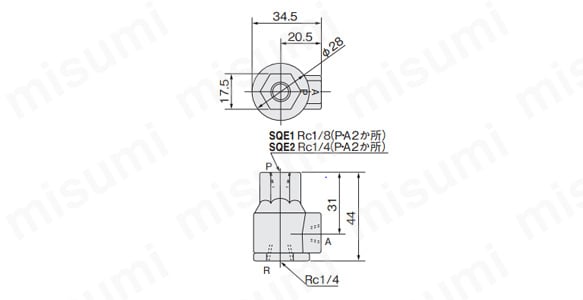

SQE1・SQE2

SQE1・SQE2

QE2・QE3

QE2・QE3

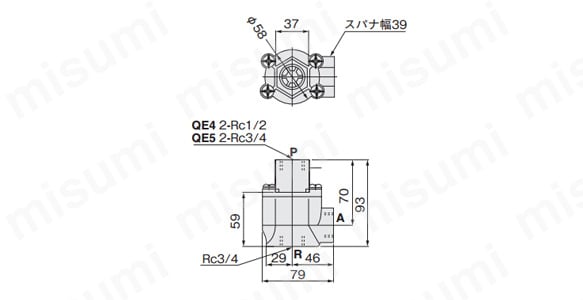

QE4・QE5

QE4・QE5

製品仕様

材質

SQE本体 黄銅（ニッケルめっき）
ダイヤフラム 合成ゴム
SQE1・SQE2本体 亜鉛ダイキャスト
ダイヤフラム 合成ゴム（ウレタン）
開口フタ アルミ合金（アルマイト）
Oリング 合成ゴム
QE2・QE3本体 アルミ合金
ダイヤフラム 合成ゴム（ウレタン）
開口フタ アルミ合金
Oリング 合成ゴム
QE4・QE5本体 アルミ合金
ダイヤフラム 合成ゴム（ウレタン）
開口フタ アルミ合金
Oリング 合成ゴム


製品仕様

項目型番
SQESQE1SQE2QE2QE3QE4QE5
配管接続口径P,AM5×0.8Rc1/8Rc1/4Rc1/4Rc3/8Rc1/2Rc3/4
RRc1/4Rc3/8Rc3/4
有効断面積mm2P→A2.521305060120140
A→R2.528375060140160
流量係数Cv値P→A0.120.911.322.52.85.86.8
A→R0.121.231.662.52.86.87.8
使用流体空気
使用圧力範囲MPa0.03～0.90.07～0.9
保証耐圧力MPa1.35
使用温度範囲
（雰囲気および使用流体）℃		5～60
最高作動頻度Hz10
給油不要
質量g1080120430

QE、SQEシリーズの外観

QE、SQEシリーズの外観

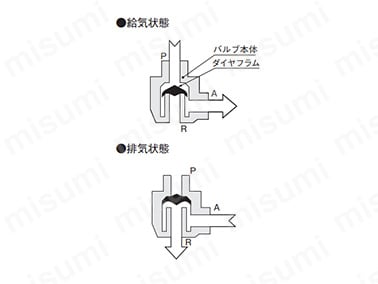

急速排気弁として使用する場合の作動原理図

急速排気弁として使用する場合の作動原理図

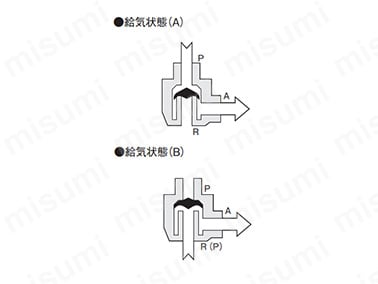

シャトル弁として使用する場合の作動原理図
