スガツネ工業

ワンタッチスライド丁番　厚扉用_H95TSZ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 600円

税込単価: 660円

【特長】・ワンタッチ取り付けが可能。外側から丁番が見えません。

種類：

裏蝶番・スライド蝶番
付加機能：

なし（通常）
本体材料：

鋼
長さ(mm)：

110
取付方法：

ねじ止め
取付種類：

丸穴
用途：

標準
本体仕上：

ニッケルめっき
品名：

マウンティングプレート

H95TSZ 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

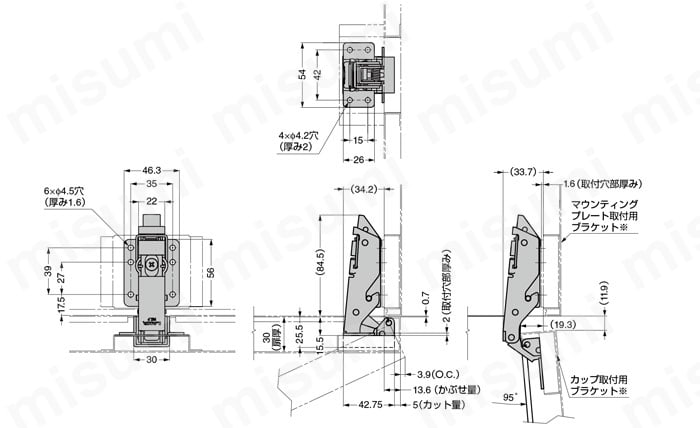

外形図

※マウンティングプレート取付用ブラケット、カップ取付用ブラケットは別途ご用意ください。

製品仕様

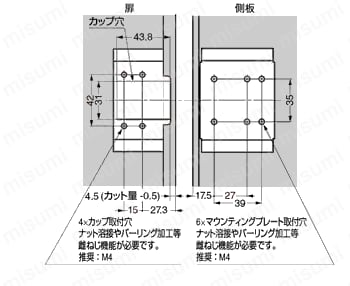

取付加工図

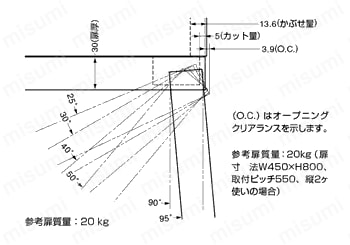

軌跡図

本図はカット量5mm、扉厚30mm、かぶせ量13.6mmの取付位置です。

（扉寸法W450×H800、取付ピッチ550、縦2ヶ使いの場合）

ワンタッチで脱着が可能な板金扉用ヒンジです。
本体の固定はマウンティングプレートのピンに引っかけ、押し込むだけです。
大きく持ち出しながら回転する構造のため、側面方向への干渉が少なくなります。
ロックレバーの誤作動を防止する機能付です。

【用途】
小型の自動販売機、券売機、連続扉、壁面に埋め込まれる筐体の扉など

規格表

型番	主材料	仕上	質量g
H95TSZ	鋼	ニッケルめっき	94

型番リスト

表示件数:

型番	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

H95TSZ

1個

600円( 660円 )

4日目

詳細情報

基本情報

基本情報

【特長】・ワンタッチ取り付けが可能。外側から丁番が見えません。
