仕様・寸法を表示する

追加工・オプション

スガツネ工業

スガツネ工業

LAMP トルクヒンジ HG-TB型

LAMP トルクヒンジ HG-TB型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
1,297円 ～ 2,205円
税込価格
1,427円 ～ 2,426円

作動範囲内の往復のトルクが一定のトルクヒンジ。【特長】・任意の角度を保持できる...

詳細情報を確認する

型番

未確定8件の候補があります。

Loading...

商品情報

外形図

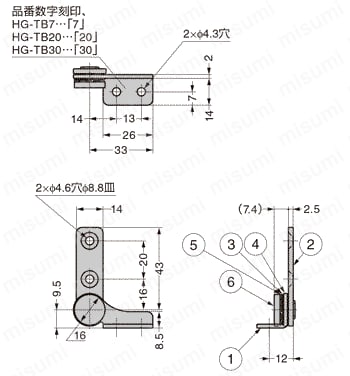

LAMP トルクヒンジ HG-TB型 外形図_01

HG-TB7L、HG-TB20L、HG-TB30L

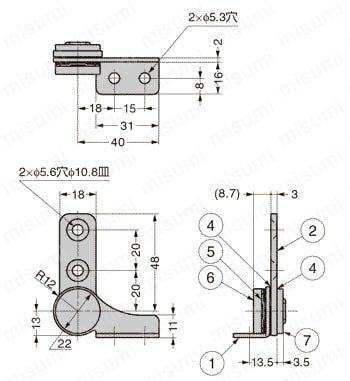

LAMP トルクヒンジ HG-TB型 外形図_02

HG-TB45L

本図は左用を示します。右用は左右対称となります。

製品仕様

No.部品名材 料仕 上
（1）ブラケットステンレス網（SUS430）光沢パレル研磨
（2）ベース
（3）FプレートAりん青銅ー
（4）FプレートB
（5）ばね座金鋼
（6）シャフトステンレス鋼（SUS303）
（7）押え座金ステンレス鋼（SUS430）光沢パレル研磨

規格表

型 番左右勝手トルクN・mトルクkgf・cm開き角度質量g
HG-TB7R右用0.7±20%7.1±20%360°31
HG-TB7L左用
HG-TB20R右用2.0±20%20.4±20%32
HG-TB20L左用
HG-TB30R右用3.0±20%30.6±20%
HG-TB30L左用
HG-TB45R右用4.5±20%45.9±20%67
HG-TB45L左用

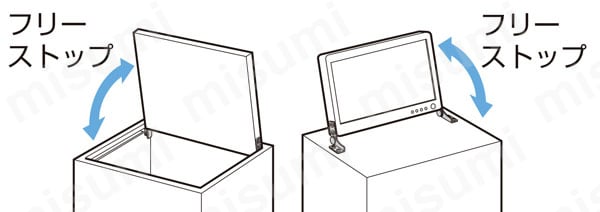

使用例

LAMP トルクヒンジ HG-TB型 使用例

注意・禁止事項

  • 同じトルク値の左右セットでお使いください。
  • ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
  • オールステンレス鋼製ではないため、水回りではご使用できません。

型番リスト

表示件数:
  1. 1
型番
長さ(mm)
幅(mm)
勝手違い
トルク(同じトルク値の左右セットでお使いください)(N・m)
発注コード
注文コード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
43
14
左用
0.7
-
170-022-143
10

1個

1,730円( 1,903円 )

在庫品1日目

当日出荷可能

43
14
右用
0.7
-
170-022-142
10

1個

1,730円( 1,903円 )

在庫品1日目

当日出荷可能

43
14
左用
2.0
380-2256
170-012-414
10

1個

1,297円( 1,427円 )

在庫品1日目

当日出荷可能

43
14
右用
2.0
380-2264
170-012-413
10

1個

1,297円( 1,427円 )

在庫品1日目

当日出荷可能

43
14
左用
3.0
380-2272
170-012-416
10

1個

1,297円( 1,427円 )

在庫品1日目

当日出荷可能

43
14
右用
3.0
380-2281
170-012-415
10

1個

1,297円( 1,427円 )

在庫品1日目

当日出荷可能

48
18
左用
4.5
380-2299
170-012-418
10

1個

2,205円( 2,426円 )

在庫品1日目

当日出荷可能

48
18
右用
4.5
380-2302
170-012-417
10

1個

2,205円( 2,426円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

作動範囲内の往復のトルクが一定のトルクヒンジ。
【特長】
・任意の角度を保持できるフリーストップ仕様。
・トルク0.7N・m仕様が新しく加わった。
・作動範囲内の往復のトルクは一定。
・2万回の開閉試験をクリア。
・使用温度：0～40℃。
・開閉角度：360°。
【用途】
・液晶モニターや監視カメラなど。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
