スガツネ工業

調整式トルクヒンジ 72-1-4145・72-1-4146

Name: 調整式トルクヒンジ 72-1-4145・72-1-4146
Brand: スガツネ工業
SKU: 221000119231
Rating: 5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): 3,869円～ 4,297円

税込価格: 4,256円～ 4,727円

扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。【特長】・六角棒スパ...

詳細情報を確認する

種類：

平蝶番
付加機能：

トルク（フリーストップ）
本体材料：

アルミ合金
長さ(mm)：

65
幅(mm)：

55
勝手違い：

左右兼用
取付方法：

ねじ止め
用途：

標準
本体仕上：

アルマイト処理
トルク(N・m)：

0～5

(i)ご注意

ヒンジ同士の軸心がずれないように取り付けてください。
指定トルク範囲内にて、トルク調節をしながらご使用ください。
調整ねじの回し過ぎは破損の原因となります。

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

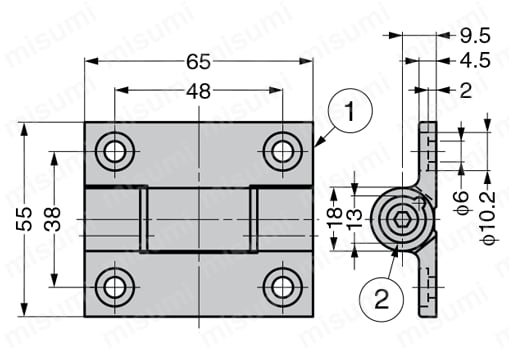

外形図

製品仕様

No.	部品名	材料	仕上/色
（1）	本体	アルミニウム合金	アルマイト処理/シルバー、ブラック
（2）	軸部	ポリアセタール（POM）	ホワイト

規格表

型番	色	トルクN・m	トルクkgf・cm	質量g
72-1-TM-4145	シルバー	0～5	0～51	60
72-1-TM-4146	ブラック	0～5	0～51	60

注意・禁止事項

ヒンジ同士の軸心がずれないように取り付けてください。
指定トルク範囲内にて、トルク調節をしながらご使用ください。調整ねじの回し過ぎは破損の原因となります。

型番リスト

表示件数:

型番	取付種類	色	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

72-1-4145	[皿穴] 皿穴	シルバー	10	1個	3,869円( 4,256円 )	在庫品1日目当日出荷可能
72-1-4146	丸穴	ブラック	10	1個	4,297円( 4,727円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

扉を任意な角度で保持でき安全対策に最適なトルクヒンジです。
【特長】
・六角棒スパナ（呼び4）でトルク調整ができます。
・軸の向きを水平にしても垂直にしてもご使用できます。
・ヒンジ本体はアルミニウム合金製で軽量です。

(i)ご注意

ヒンジ同士の軸心がずれないように取り付けてください。
指定トルク範囲内にて、トルク調節をしながらご使用ください。
調整ねじの回し過ぎは破損の原因となります。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
