鍋屋バイテック

クランピングボルト SCB-F・SCBS-F

Name: クランピングボルト SCB-F・SCBS-F
Brand: 鍋屋バイテック
SKU: 221000110489
Rating: 4 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 231円～ 1,991円

税込価格: 254円～ 2,190円

ワークなどの押さえに便利なクランピングボルト。【特長】・平面ボールによる面接触...

詳細情報を確認する

先端形状：

フラット
ねじ種類：

ボルトタイプ

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定30件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

クランピングボルトSCB-F／SCBS-Fの外観

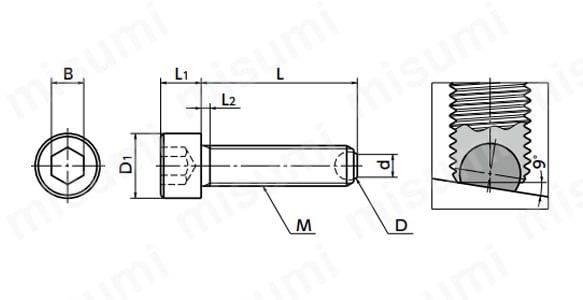

クランピングボルトSCB-F／SCBS-Fの寸法図

（単位：mm）

品番スティール製	許容荷重（N）	品番ステンレス製	許容荷重（N）	M （並目）	L	D₁	D	d	L₁	L₂	B	質量（g）
SCB-M4-10-F	3,500	SCBS-M4-10-F	2,040	M4	10	7	2.5	2	4	2.1	3	1.5
SCB-M4-12-F	3,500	SCBS-M4-12-F	2,040	M4	12	7	2.5	2	4	2.1	3	1.7
SCB-M4-16-F	3,500	SCBS-M4-16-F	2,040	M4	16	7	2.5	2	4	2.1	3	1.9
SCB-M4-20-F	3,500	SCBS-M4-20-F	2,040	M4	20	7	2.5	2	4	2.1	3	2.2
SCB-M4-25-F	3,500	SCBS-M4-25-F	2,040	M4	25	7	2.5	2	4	2.1	3	2.5
SCB-M5-12-F	5,000	SCBS-M5-12-F	3,000	M5	12	8.5	3	2.5	5	2.4	4	2.9
SCB-M5-16-F	5,000	SCBS-M5-16-F	3,000	M5	16	8.5	3	2.5	5	2.4	4	3.4
SCB-M5-20-F	5,000	SCBS-M5-20-F	3,000	M5	20	8.5	3	2.5	5	2.4	4	3.9
SCB-M5-25-F	5,000	SCBS-M5-25-F	3,000	M5	25	8.5	3	2.5	5	2.4	4	4.4
SCB-M5-30-F	5,000	SCBS-M5-30-F	3,000	M5	30	8.5	3	2.5	5	2.4	4	5
SCB-M6-16-F	9,000	SCBS-M6-16-F	4,500	M6	16	10	4	3.2	6	3	5	5.6
SCB-M6-20-F	9,000	SCBS-M6-20-F	4,500	M6	20	10	4	3.2	6	3	5	6.5
SCB-M6-25-F	9,000	SCBS-M6-25-F	4,500	M6	25	10	4	3.2	6	3	5	7.6
SCB-M6-30-F	9,000	SCBS-M6-30-F	4,500	M6	30	10	4	3.2	6	3	5	8.7
SCB-M6-40-F	9,000	SCBS-M6-40-F	4,500	M6	40	10	4	3.2	6	3	5	11
SCB-M8-20-F	15,000	SCBS-M8-20-F	9,000	M8	20	13	5.5	4.5	8	3.5	6	13.5
SCB-M8-30-F	15,000	SCBS-M8-30-F	9,000	M8	30	13	5.5	4.5	8	3.5	6	17.5
SCB-M8-35-F	15,000	SCBS-M8-35-F	9,000	M8	35	13	5.5	4.5	8	3.5	6	19
SCB-M8-40-F	15,000	SCBS-M8-40-F	9,000	M8	40	13	5.5	4.5	8	3.5	6	21.5
SCB-M8-50-F	15,000	SCBS-M8-50-F	9,000	M8	50	13	5.5	4.5	8	3.5	6	25
SCB-M10-25-F	24,000	SCBS-M10-25-F	14,400	M10	25	16	7	6	10	4.5	8	26
SCB-M10-30-F	24,000	SCBS-M10-30-F	14,400	M10	30	16	7	6	10	4.5	8	29
SCB-M10-40-F	24,000	SCBS-M10-40-F	14,400	M10	40	16	7	6	10	4.5	8	34
SCB-M10-50-F	24,000	SCBS-M10-50-F	14,400	M10	50	16	7	6	10	4.5	8	39
SCB-M10-60-F	24,000	SCBS-M10-60-F	14,400	M10	60	16	7	6	10	4.5	8	47
SCB-M12-30-F	30,000	SCBS-M12-30-F	18,000	M12	30	18	8.5	7.2	12	5	10	40
SCB-M12-50-F	30,000	SCBS-M12-50-F	18,000	M12	50	18	8.5	7.2	12	5	10	56
SCB-M12-80-F	30,000	SCBS-M12-80-F	18,000	M12	80	18	8.5	7.2	12	5	10	83
SCB-M16-40-F	73,000	SCBS-M16-40-F	43,800	M16	40	24	12	10.7	16	6	14	91
SCB-M16-60-F	73,000	SCBS-M16-60-F	43,800	M16	60	24	12	10.7	16	6	14	122
SCB-M16-80-F	73,000	SCBS-M16-80-F	43,800	M16	80	24	12	10.7	16	6	14	154

材質・仕上げ

-	SCB-F スティール製	SCBS-F ステンレス製
ねじ部	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
ボール	SUJ2（硬度55-60HRC）	SUS440C（硬度55-60HRC）

型番リスト

表示件数:

型番	ねじ径	材質（ねじ部）	材質（先端部）	本体長さ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SCB-M4X12-F	4	SCM435	SUJ2	16	1個	493円( 542円 )	在庫品1日目当日出荷可能
SCB-M4X16-F	4	SCM435	SUJ2	20	1個	430円( 473円 )	4日目
SCB-M4X20-F	4	SCM435	SUJ2	24	1個	493円( 542円 )	在庫品1日目当日出荷可能
SCB-M4X25-F	4	SCM435	SUJ2	29	1個	493円( 542円 )	在庫品1日目当日出荷可能
SCB-M5X16-F	5	SCM435	SUJ2	21	1個	432円( 475円 )	在庫品1日目当日出荷可能
SCB-M5X20-F	5	SCM435	SUJ2	25	1個	231円( 254円 )	在庫品1日目当日出荷可能
SCB-M6X16-F	6	SCM435	SUJ2	22	1個	410円( 451円 )	在庫品1日目当日出荷可能
SCB-M6X20-F	6	SCM435	SUJ2	26	1個	451円( 496円 )	在庫品1日目当日出荷可能
SCB-M6X25-F	6	SCM435	SUJ2	31	1個	410円( 451円 )	在庫品1日目当日出荷可能
SCB-M8X20-F	8	SCM435	SUJ2	28	1個	779円( 857円 )	在庫品1日目当日出荷可能
SCB-M8X30-F	8	SCM435	SUJ2	38	1個	468円( 515円 )	在庫品1日目当日出荷可能
SCB-M8X40-F	8	SCM435	SUJ2	48	1個	468円( 515円 )	在庫品1日目当日出荷可能
SCB-M10X60-F	10	SCM435	SUJ2	70	1個	542円( 596円 )	在庫品1日目当日出荷可能
SCB-M12X30-F	12	SCM435	SUJ2	42	1個	467円( 514円 )	在庫品1日目当日出荷可能
SCB-M12X50-F	12	SCM435	SUJ2	62	1個	733円( 806円 )	在庫品1日目当日出荷可能
SCB-M16X40-F	16	SCM435	SUJ2	56	1個	545円( 600円 )	在庫品1日目当日出荷可能
SCB-M16X60-F	16	SCM435	SUJ2	76	1個	597円( 657円 )	在庫品1日目当日出荷可能
SCB-M16X80-F	16	SCM435	SUJ2	96	1個	637円( 701円 )	在庫品1日目当日出荷可能
SCBS-M4X10-F	4	SUSXM7	SUS440C	14	1個	425円( 468円 )	在庫品1日目当日出荷可能
SCBS-M4X16-F	4	SUSXM7	SUS440C	20	1個	425円( 468円 )	在庫品1日目当日出荷可能
SCBS-M4X25-F	4	SUSXM7	SUS440C	29	1個	467円( 514円 )	在庫品1日目当日出荷可能
SCBS-M5X12-F	5	SUSXM7	SUS440C	17	1個	425円( 468円 )	在庫品1日目当日出荷可能
SCBS-M5X20-F	5	SUSXM7	SUS440C	25	1個	467円( 514円 )	在庫品1日目当日出荷可能
SCBS-M5X30-F	5	SUSXM7	SUS440C	35	1個	467円( 514円 )	在庫品1日目当日出荷可能
SCBS-M6X16-F	6	SUSXM7	SUS440C	22	1個	693円( 762円 )	在庫品1日目当日出荷可能
SCBS-M6X20-F	6	SUSXM7	SUS440C	26	1個	416円( 458円 )	在庫品1日目当日出荷可能
SCBS-M8X50-F	8	SUSXM7	SUS440C	58	1個	905円( 996円 )	在庫品1日目当日出荷可能
SCBS-M10X60-F	10	SUSXM7	SUS440C	70	1個	670円( 737円 )	在庫品1日目当日出荷可能
SCBS-M12X50-F	12	SUSXM7	SUS440C	62	1個	1,323円( 1,455円 )	3日目
SCBS-M16X80-F	16	SUSXM7	SUS440C	96	1個	1,991円( 2,190円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワークなどの押さえに便利なクランピングボルト。
【特長】
・平面ボールによる面接触。
・ワークを傷つけない。
・ボールは9°までフレキシブルに回転。
・相手が傾斜面でも確実にクランプする。
【用途】
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品クランピングボルト SCB-F・SCBS-F	クランピングボルト SCB-GB/SCBS-GB	クランピングボルト SCB-R/SCBS-R・CE	クランピングボルト平面ボール反転防止機構つき SCB・SCBS-FB	クランピングボルト　反転防止セレーションタイプ	クランピングボルト　アングルタイプ	ボールキャップスクリュー（BCR,BCF）	クランピングスクリュー SCS-R・SCSS-R・SCS-F-R	クランピングスクリュー SCS-N・SCS-BR・SCSS-CE	クランピングスクリュー　反転防止	クランピングスクリュー SCS-GB・SCSS-GB	クランピングスクリュー SCS・SCSS-FB	HS・グリッパー（アジャストタイプ）（HS）
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	ミスミ	ミスミ	イマオコーポレーション	鍋屋バイテック	鍋屋バイテック	ミスミ	鍋屋バイテック	鍋屋バイテック	イマオコーポレーション
通常価格	231円～	833円～	129円～	590円～	820円～	240円～	214円～	342円～	303円～	560円～	768円～	611円～	3,499円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
先端形状	フラット	セレーション	球面（完全ボール）	フラット	セレーション	フラット	-	球面	球面（完全ボール）	フラット	セレーション	フラット	セレーション
ねじ種類	ボルトタイプ	ボルトタイプ	ボルトタイプ	ボルトタイプ	ボルトタイプ	ボルトタイプ	ボルトタイプ	全ねじタイプ	全ねじタイプ	全ねじタイプ	全ねじタイプ	全ねじタイプ	全ねじタイプ

back next

クランピングボルト SCB-F・SCBS-Fのレビュー

評価 4.0 平均満足度：4.0 1件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

部品一時固定用

評価 4.0満足度：4.02020/05/30

このタイプは先端のボールが反転して球面が先端に出てきてしまうことがあります。気づかずに締め付けるとワークを傷つけてしまうので注意が必要です。
