鍋屋バイテック

鍋屋バイテック

クランピングスクリュー SCS-GB・SCSS-GB

クランピングスクリュー SCS-GB・SCSS-GB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
768円 ～ 2,346円
税込価格
845円 ～ 2,581円

ボールは9°までフレキシブルに回転するギザボール付きクランピングスクリュー。【...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定26件の候補があります。

Loading...

商品情報

クランピングスクリュー ギザボール 反転防止機構つきの仕様

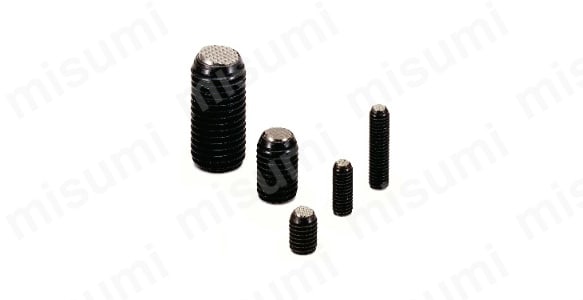

SCS-GBの外観

SCS-GBの外観

  • ねじ部材質：SCM435
  • ねじ部仕上げ：四三酸化鉄皮膜（黒）
  • ボール部材質：SUJ2（硬度55-60HRC）

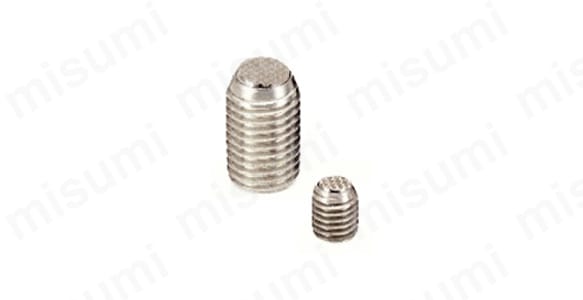

SCSS-GBの外観

SCSS-GBの外観

  • ねじ部材質：SUSXM7
  • ボール部材質：SUS440C（硬度55-60HRC）

※上記の商品画像は代表画像です。

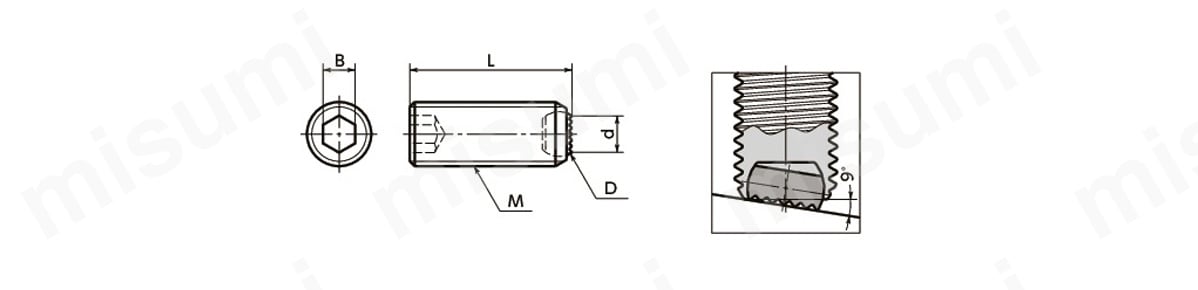

SCS-GB／SCSS-GBの寸法図

SCS-GB／SCSS-GBの寸法図



（単位：mm）



品番
スティール製		品番
ステンレス製		M（並目）LDdB質量（g）
SCS-M6-10-GBSCSS-M6-10-GBM61043.231.5
SCS-M6-16-GBSCSS-M6-16-GBM61643.232.5
SCS-M6-20-GBSCSS-M6-20-GBM62043.233.4
SCS-M6-25-GBSCSS-M6-25-GBM62543.234
SCS-M8-10-GBSCSS-M8-10-GBM8105.54.542.5
SCS-M8-12-GBSCSS-M8-12-GBM8125.54.543.2
SCS-M8-20-GBSCSS-M8-20-GBM8205.54.545.7
SCS-M8-25-GBSCSS-M8-25-GBM8255.54.547.7
SCS-M8-30-GBSCSS-M8-30-GBM8305.54.549
SCS-M10-12-GBSCSS-M10-12-GBM10127655
SCS-M10-16-GBSCSS-M10-16-GBM10167657
SCS-M10-20-GBSCSS-M10-20-GBM10207659.5
SCS-M10-25-GBSCSS-M10-25-GBM102576511
SCS-M10-35-GBSCSS-M10-35-GBM103576516
SCS-M12-16-GBSCSS-M12-16-GBM12168.57.2610
SCS-M12-20-GBSCSS-M12-20-GBM12208.57.2612.5
SCS-M12-30-GBSCSS-M12-30-GBM12308.57.2620
SCS-M12-40-GBSCSS-M12-40-GBM12408.57.2628
SCS-M16-20-GBSCSS-M16-20-GBM16201210.7822
SCS-M16-25-GBSCSS-M16-25-GBM16251210.7828
SCS-M16-35-GBSCSS-M16-35-GBM16351210.7841
SCS-M16-50-GBSCSS-M16-50-GBM16501210.7848

注意・禁止事項

  • 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
  • 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数:
  1. 1
型番
ねじ径
材質（ねじ部）
材質（先端部）
本体長さ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
SCM435
SUJ2
6
10

1個

1,299円( 1,429円 )

4日目

4
SCM435
SUJ2
10
10

1個

1,197円( 1,317円 )

4日目

4
SCM435
SUJ2
16
10

1個

1,197円( 1,317円 )

4日目

5
SCM435
SUJ2
8
10

1個

1,197円( 1,317円 )

4日目

5
SCM435
SUJ2
12
10

1個

1,197円( 1,317円 )

4日目

5
SCM435
SUJ2
20
10

1個

1,296円( 1,426円 )

4日目

6
SCM435
SUJ2
10
-

1個

1,280円( 1,408円 )

在庫品1日目

当日出荷可能

6
SCM435
SUJ2
16
-

1個

768円( 845円 )

在庫品1日目

当日出荷可能

6
SCM435
SUJ2
25
-

1個

1,280円( 1,408円 )

在庫品1日目

当日出荷可能

8
SCM435
SUJ2
30
-

1個

1,503円( 1,653円 )

在庫品1日目

当日出荷可能

10
SCM435
SUJ2
16
-

1個

1,681円( 1,849円 )

3日目

10
SCM435
SUJ2
25
-

1個

1,765円( 1,942円 )

在庫品1日目

当日出荷可能

10
SCM435
SUJ2
35
-

1個

1,038円( 1,142円 )

在庫品1日目

当日出荷可能

12
SCM435
SUJ2
20
-

1個

1,108円( 1,219円 )

在庫品1日目

当日出荷可能

16
SCM435
SUJ2
50
-

1個

2,346円( 2,581円 )

在庫品1日目

当日出荷可能

4
SUSXM7
SUS440C
6
10

1個

1,302円( 1,432円 )

4日目

4
SUSXM7
SUS440C
10
10

1個

1,491円( 1,640円 )

4日目

4
SUSXM7
SUS440C
16
10

1個

1,302円( 1,432円 )

4日目

5
SUSXM7
SUS440C
8
10

1個

1,452円( 1,597円 )

4日目

5
SUSXM7
SUS440C
12
10

1個

1,397円( 1,537円 )

4日目

5
SUSXM7
SUS440C
20
10

1個

1,397円( 1,537円 )

4日目

6
SUSXM7
SUS440C
10
-

1個

1,380円( 1,518円 )

在庫品1日目

当日出荷可能

6
SUSXM7
SUS440C
16
-

1個

1,380円( 1,518円 )

3日目

10
SUSXM7
SUS440C
16
-

1個

1,119円( 1,231円 )

在庫品1日目

当日出荷可能

12
SUSXM7
SUS440C
20
-

1個

1,253円( 1,378円 )

在庫品1日目

当日出荷可能

12
SUSXM7
SUS440C
30
-

1個

1,253円( 1,378円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ボールは9°までフレキシブルに回転するギザボール付きクランピングスクリュー。
【特長】
・反転防止機構により確実にクランプする。
・鋳肌などの粗い面も、ギザボールが確実にクランプ可能。
【用途】
・ワークなどの押さえ。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

クランピングスクリュー SCS-GB・SCSS-GB

クランピングスクリュー SCS-GB・SCSS-GB

    クランピングボルト SCB-GB/SCBS-GB

    クランピングボルト SCB-GB/SCBS-GB

      クランピングスクリュー SCS-F・SCSS-F・SCSS-F-F

      クランピングスクリュー SCS-F・SCSS-F・SCSS-F-F

        クランピングボルト 平面ボール 反転防止機構つき SCB・SCBS-FB

        クランピングボルト 平面ボール 反転防止機構つき SCB・SCBS-FB

          クランピングボルト SCB-F・SCBS-F

          クランピングボルト SCB-F・SCBS-F

            クランピングボルト SCB-R/SCBS-R・CE

            クランピングボルト SCB-R/SCBS-R・CE

              クランピングスクリュー SCS-R・SCSS-R・SCS-F-R

              クランピングスクリュー SCS-R・SCSS-R・SCS-F-R

                ハイロックスクリュー　ＳＲ形状

                ハイロックスクリュー　ＳＲ形状

                  クランピングスクリュー　反転防止

                  クランピングスクリュー　反転防止

                    クランピングボルト　反転防止

                    クランピングボルト　反転防止

                      クランピングボルト　反転防止セレーションタイプ

                      クランピングボルト　反転防止セレーションタイプ

                        PG・グリッパー（アジャストタイプ） （PG）

                        PG・グリッパー（アジャストタイプ） （PG）

                          クランピングスクリュー SCS・SCSS-FB

                          クランピングスクリュー SCS・SCSS-FB
                            メーカー 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック ミスミ ミスミ ミスミ ミスミ イマオコーポレーション 鍋屋バイテック
                            通常価格 768円～ 833円～ 259円～ 590円～ 231円～ 129円～ 342円～ 580円～ 560円～ 560円～ 820円～ 2,805円～ 611円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能
                            先端形状 セレーション セレーション フラット フラット フラット 球面（完全ボール） 球面 球面 フラット フラット セレーション セレーション フラット
                            ねじ種類 全ねじタイプ ボルトタイプ 全ねじタイプ ボルトタイプ ボルトタイプ ボルトタイプ 全ねじタイプ 全ねじタイプ 全ねじタイプ ボルトタイプ ボルトタイプ 全ねじタイプ 全ねじタイプ
                            機能 反転防止 反転防止 - 反転防止 - - - - - - - - 反転防止
