インデックスプランジャ PXY／PXYS／PXYS-S

インデックスプランジャ PXY／PXYS／PXYS-S

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
2,489円 ～ 13,702円
税込価格
2,738円 ～ 15,072円

ロック機構つきのインデックスプランジャです。【特長】・ノブを引き、90°回転さ...

詳細情報を確認する

(i)ご注意

  • 【PXYSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
    変更前 公差(B)-0.02/-0.04
    変更後 公差(B)-0.02/-0.08
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定24件の候補があります。

Loading...

商品情報

外形図

PXY-A、PXYS-A、PXYS-S

PXY-AK、PXYS-AK、PXYS-SK

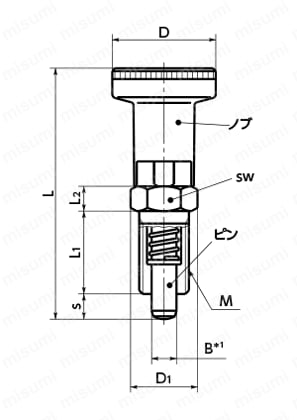

PXY-A、PXYS-A、PXYS-Sの寸法図（ノブ、SW、ピン、M）
  • *1：PXY-A／PXY-AK：B -0.04～-0.02
  • PXYS-A／PXYS-AK：B -0.08～-0.02（ピンの公差を変更しました。）
  • PXYS-S／PXYS-SK：B -0.08～-0.02（ピンの公差を変更しました。）
PXY-AK、PXYS-AK、PXYS-SKの寸法図（本体、SW1、ロックナット）

製品仕様

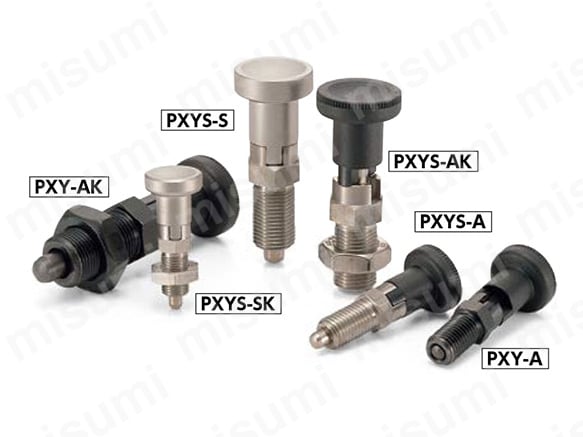

インデックスプランジャの外観

材質・仕上げ

商品記号PXY-APXY-AKPXYS-APXYS-AKPXYS-SPXYS-SK
ノブナイロン6(つや消し黒）ナイロン6（つや消し黒）ナイロン6（つや消し黒）ナイロン6（つや消し黒)SUS303SUS303
本体SUM22L
四三酸化鉄皮膜（黒）		SUM22L
四三酸化鉄皮膜（黒）		SUS303SUS303SUS303SUS303
ピンS45C（硬度
50 - 60HRC）		S45C（硬度
50 - 60HRC）		SUS303
ニッケルメッキ		SUS303
ニッケルメッキ		SUS303
ニッケルメッキ		SUS303
ニッケルメッキ
スプリングSWPBSWPBSUS301SUS301SUS301SUS301
ロックナット-S45C
四三酸化鉄皮膜（黒）		-SUS303-SUS303

規格表

PXY-A：ロックナットなし、PXY-AK：ロックナットつき

単位：mm
型番
ノブ：プラスティック
本体：スティール		BsM
（細目）		DD1LL1L2Lbswsw1荷重（N）min./max.ピンの
せん断荷重（N）		適用カラー質量（g）
PXY-5-A55M10×12113.851175-12-7/171,750PXCS-10-12-**23
PXY-6-A66M12×1.52516.261206-14-9/242,530PXCS-12-14-**38
PXY-8-A87M16×1.53121.975.5268-19-11/304,500PXCS-16-19-**79
PXY-10-A1010M20×1.53125.4913310-22-19/457,030PXCS-20-22-**130
PXY-5-AK55M10×12113.851175512177/171,750PXCS-10-12-**30
PXY-6-AK66M12×1.52516.261206614189/242,530PXCS-12-14-**48
PXY-8-AK87M16×1.53121.975.52688192411/304,500PXCS-16-19-**99
PXY-10-AK1010M20×1.53125.491331010223019/457,030PXCS-20-22-**165

PXYS-A：ロックナットなし、PXYS-AK：ロックナットつき

単位：mm
型番
ノブ：プラスティック
本体：ステンレス		BsM
（細目）		DD1LL1L2Lbswsw1荷重（N）
min./max.		ピンの
せん断荷重（N）		適用カラー質量（g）
PXYS-5-A55M10×12113.851175-12-6/151,820PXCS-10-12-**23
PXYS-6-A66M12×1.52516.261206-14-8/212,620PXCS-12-14-**39
PXYS-8-A87M16×1.53121.975.5268-19-9/264,660PXCS-16-19-**79
PXYS-10-A1010M20×1.53125.4913310-22-17/407,280PXCS-20-22-**130
PXYS-5-AK55M10×12113.851175512176/151,820PXCS-10-12-**30
PXYS-6-AK66M12×1.52516.261206614188/212,620PXCS-12-14-**48
PXYS-8-AK87M16×1.53121.975.5268819249/264,660PXCS-16-19-**99
PXYS-10-AK1010M20×1.53125.491331010223417/407,280PXCS-20-22-**165

PXYS-S：ロックナットなし、 PXYS-SK：ロックナットつき

単位：mm
型番
オールステンレス		BsM
（細目）		DD1LL1L2Lbswsw1荷重（N）
min./max.		ピンの
せん断荷重（N）		適用カラー質量（g）
PXYS-5-S55M10×12113.851175-12-6/151,820PXCS-10-12-**42
PXYS-6-S66M12×1.52516.261206-14-8/212,620PXCS-12-14-**69
PXYS-8-S87M16×1.53121.975.5268-19-9/264,660PXCS-16-19-**145
PXYS-10-S1010M20×1.53125.4913310-22-17/407,280PXCS-20-22-**234
PXYS-5-SK55M10×12113.851175512176/151,820PXCS-10-12-**49
PXYS-6-SK66M12×1.52516.261206614188/212,620PXCS-12-14-**78
PXYS-8-SK87M16×1.53121.975.5268819249/264,660PXCS-16-19-**165
PXYS-10-SK1010M20×1.53125.491331010223417/407,280PXCS-20-22-**269

使用例

PXY-AK

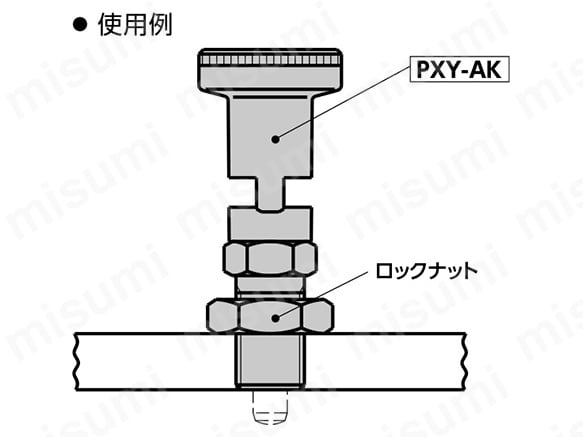

PXY-AKの使用例（ロックナット）

選定サポート情報

商品記号により、ノブ・本体の材質およびロックナットの有無が選択できる。

商品記号 : ロックナット、PMY-A なし、PMY-AK あり

商品記号ノブ材質本体材質ロックナット
PXY-Aプラスティックスティールなし
PXY-AKプラスティックスティールあり
PXYS-Aプラスティックステンレスなし
PXYS-AKプラスティックステンレスあり
PXYS-Sステンレスステンレスなし
PXYS-SKステンレスステンレスあり

注文例

インデックスプランジャ PXY／PXYS／PXYS-S 注文例

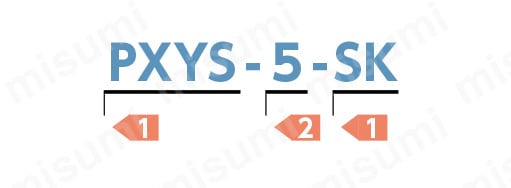

（1）商品記号  （2）B

型番リスト

表示件数:
  1. 1
型番
外径(mm)
先端部外径(mm)
ストローク(mm)
本体材質
ピン材質
本体表面処理
長さ L(mm)
オールステンレス
先端表面処理
先端熱処理
ロックナット
ノブ材質
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
5
5
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
51
非対応
なし
焼入
なし
ナイロン6（つや消し黒）

1個

2,489円( 2,738円 )

3日目

10
5
5
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
51
非対応
なし
焼入
あり
ナイロン6（つや消し黒）

1個

2,854円( 3,139円 )

在庫品1日目

当日出荷可能

12
6
6
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
61
非対応
なし
焼入
なし
ナイロン6（つや消し黒）

1個

2,531円( 2,784円 )

3日目

12
6
6
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
61
非対応
なし
焼入
あり
ナイロン6（つや消し黒）

1個

2,597円( 2,857円 )

在庫品1日目

当日出荷可能

16
8
7
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
75.5
非対応
なし
焼入
なし
ナイロン6（つや消し黒）

1個

2,997円( 3,297円 )

在庫品1日目

当日出荷可能

16
8
7
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
75.5
非対応
なし
焼入
あり
ナイロン6（つや消し黒）

1個

3,127円( 3,440円 )

在庫品1日目

当日出荷可能

20
10
10
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
91
非対応
なし
焼入
なし
ナイロン6（つや消し黒）

1個

5,321円( 5,853円 )

4日目

20
10
10
[スチール] スチール
[スチール] スチール
四三酸化鉄皮膜
91
非対応
なし
焼入
あり
ナイロン6（つや消し黒）

1個

5,765円( 6,342円 )

3日目

10
5
5
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
51
非対応
ニッケルメッキ
なし
なし
SUS303

1個

3,849円( 4,234円 )

3日目

10
5
5
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
51
非対応
ニッケルメッキ
なし
あり
SUS303

1個

3,797円( 4,177円 )

4日目

10
5
5
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
51
対応
ニッケルメッキ
なし
なし
SUS303

1個

6,118円( 6,730円 )

4日目

10
5
5
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
51
対応
ニッケルメッキ
なし
あり
SUS303

1個

6,097円( 6,707円 )

在庫品1日目

当日出荷可能

12
6
6
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
61
非対応
ニッケルメッキ
なし
なし
SUS303

1個

3,897円( 4,287円 )

4日目

12
6
6
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
61
非対応
ニッケルメッキ
なし
あり
SUS303

1個

4,195円( 4,615円 )

4日目

12
6
6
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
61
対応
ニッケルメッキ
なし
なし
SUS303

1個

7,397円( 8,137円 )

4日目

12
6
6
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
61
対応
ニッケルメッキ
なし
あり
SUS303

1個

7,597円( 8,357円 )

4日目

16
8
7
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
75.5
非対応
ニッケルメッキ
なし
なし
SUS303

1個

5,774円( 6,351円 )

4日目

16
8
7
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
75.5
非対応
ニッケルメッキ
なし
あり
SUS303

1個

5,697円( 6,267円 )

在庫品1日目

当日出荷可能

16
8
7
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
75.5
対応
ニッケルメッキ
なし
なし
SUS303

1個

9,497円( 10,447円 )

4日目

16
8
7
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
75.5
対応
ニッケルメッキ
なし
あり
SUS303

1個

8,816円( 9,698円 )

3日目

20
10
10
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
91
非対応
ニッケルメッキ
なし
なし
SUS303

1個

10,075円( 11,083円 )

4日目

20
10
10
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
91
非対応
ニッケルメッキ
なし
あり
SUS303

1個

11,612円( 12,773円 )

4日目

20
10
10
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
91
対応
ニッケルメッキ
なし
なし
SUS303

1個

12,706円( 13,977円 )

4日目

20
10
10
[ステンレス] ステンレス
[ステンレス] ステンレス
なし
91
対応
ニッケルメッキ
なし
あり
SUS303

1個

13,702円( 15,072円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ロック機構つきのインデックスプランジャです。
【特長】
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
・シンプル構造のインデックスプランジャです。
・コストパフォーマンスにすぐれています。
・ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
【用途】
・ワークの位置決めに。
・ワークの取りつけ、取りはずしに。

(i)ご注意

  • 【PXYSタイプ】　ピン径の公差(B)を、製造上の都合により、変更致します。
    変更前 公差(B)-0.02/-0.04
    変更後 公差(B)-0.02/-0.08
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

インデックスプランジャ PXY／PXYS／PXYS-S

インデックスプランジャ PXY／PXYS／PXYS-S

    PTY／PTYS インデックスプランジャ - ロック機構つき - T字ノブタイプ

    PTY／PTYS インデックスプランジャ - ロック機構つき - T字ノブタイプ

      インデックスプランジャ PSY／PSYS

      インデックスプランジャ PSY／PSYS

        インデックスプランジャ PLY

        インデックスプランジャ PLY

          PLZY／PLZYS インデックスプランジャ - ロック機構つき - リングタイプ

          PLZY／PLZYS インデックスプランジャ - ロック機構つき - リングタイプ

            インデックスプランジャ

            インデックスプランジャ

              インデックスプランジャ PFY

              インデックスプランジャ PFY

                PLLY/PLLYS インデックスプランジャ-ロック機構つき-ロングノブタイプ

                PLLY/PLLYS インデックスプランジャ-ロック機構つき-ロングノブタイプ

                  PTX／PTXS インデックスプランジャ - T字ノブタイプ

                  PTX／PTXS インデックスプランジャ - T字ノブタイプ

                    インデックスプランジャ PXX

                    インデックスプランジャ PXX

                      インデックスプランジャー(ステンレス) IP-2-sus

                      インデックスプランジャー(ステンレス) IP-2-sus

                        インデックスプランジャーシンプルロックタイプ IPL

                        インデックスプランジャーシンプルロックタイプ IPL

                          インデックスプランジャー IP-2

                          インデックスプランジャー IP-2
                            メーカー 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック ナベヤ 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 鍋屋バイテック 小西製作所 小西製作所 小西製作所
                            通常価格 2,489円～ 2,620円～ 1,621円～ 1,378円～ 2,970円～ 3,191円～ 2,087円～ 1,821円～ 2,797円～ 1,639円～ 2,485円～ 1,823円～ 1,420円～
                            通常出荷日 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   3日目   在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目～   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 3日目
                            種類 標準ノブ 特殊ノブ 標準ノブ 標準ノブ リング付 標準ノブ 標準ノブ 標準ノブ 特殊ノブ - 標準ノブ 標準ノブ 標準ノブ
                            ロック機構 ロック機構付き ロック機構付き ロック機構付き ロック機構付き ロック機構付き レストポジション ロック機構付き ロック機構付き リターン リターン レストポジション レストポジション レストポジション
                            取付方法 ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み フランジ ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み ねじ込み
                            全長 標準 標準 標準 標準 標準 標準 ショート 標準 標準 標準 標準 標準 標準

                            インデックスプランジャ PXY／PXYS／PXYS-Sのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            外販装置付帯部品として使用
                            評価 5.0満足度：5.02020/09/25
                            外販装置にてワークの位置決め用機構部品として使用しています。装置導入当初に種々の要素を吟味し最適と判断したメカニカル部品各種を組み合わせ利用している中の一商品です。型番：PXYS-6-A含め理想通りの性能、使い勝手が実現できた商品に関しては、その後のリピートオーダー品はもちろんのこと、類似用途にも積極的に採用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            インデックスプランジャカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます
