鍋屋バイテック

ミニボールプランジャ FP／MP／MPS

Name: ミニボールプランジャ FP／MP／MPS
Brand: 鍋屋バイテック
SKU: 221000110287
Rating: 4.5 (2 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): 445円～ 1,782円

税込価格: 490円～ 1,960円

ボールが滑らかに回転するミニボールプランジャ。【特長】・ボールとスプリングの間...

詳細情報を確認する

取付方法：

スクリュー（六角）
先端表面処理：

なし
先端熱処理：

焼入
初期荷重（範囲）(N)：

0.01～50

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定33件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

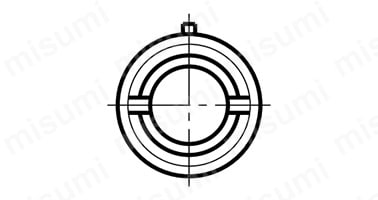

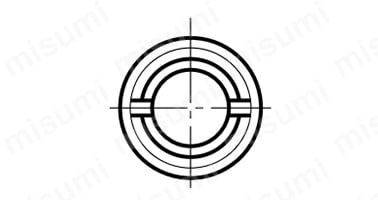

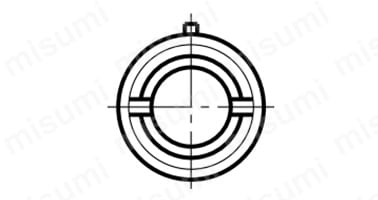

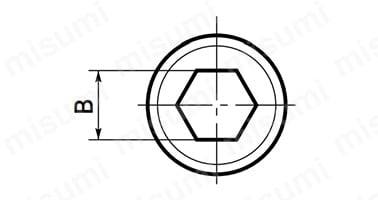

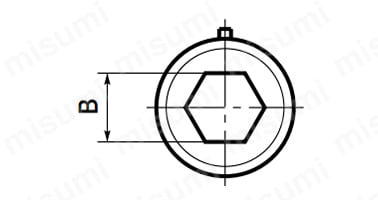

外形図

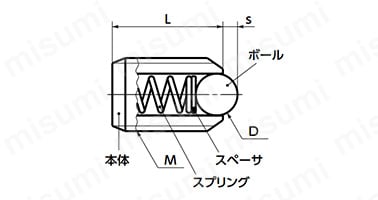

MPS

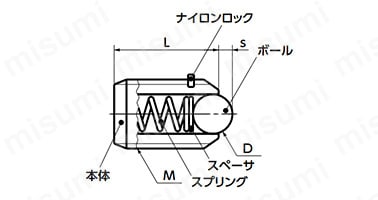

FP

M2・M3・M4は、本体ボール側にマイナス溝がついておりません。

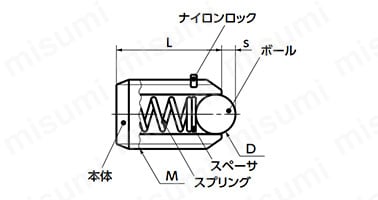

MP

M2・M3・M4は、本体ボール側にマイナス溝がついておりません。

製品仕様

材質・仕上げ

商品記号	MPS	MP	FP
本体^*1	SUS304相当	SUS304相当	SCM435 四三酸化鉄皮膜（黒）
ボール	SUS440C（硬度55-60HRC）	SUJ2（硬度55-60HRC）	SUJ2（硬度55-60HRC）
スペーサ	SUS304	SUS304	SUS304
スプリング	SUS631J1	SWPB	SWPB
ゆるみ止め	-	ナイロンロック	ナイロンロック

*1：MPS/MPSZは、識別のため、六角穴部に色がついている。MPS赤色・MPS-Z青色

規格表

FP：スティール製・軽荷量、MP：ステンレス製・重荷量

単位：mm

型番	M（並目）	s	L	D	B	適用ボールボタン	荷重（N） min./max.	質量（g）	ゆるみ止め
FP-2	M2	0.2	5	1	0.9	-	0.7 / 1.4	0.1	-
FP-3	M3	0.5	7	1.5	1.5	-	1 / 2	0.4	-
FP-4	M4	0.8	9	2.5	2	BB-5	2 / 4.9	0.5	-
FP-5	M5	0.8	12	3	2.5	BB-5	2.9 / 9.8	1	○
FP-6	M6	0.8	13	3	3	BB-6	4.9 / 15	1.7	○
FP-8	M8	1	15	4	4	BB-6	6.9 / 20	3.5	○
FP-10	M10	1.2	16	5	5	BB-8	8.8 / 25	6	○
FP-12	M12	1.8	20	7	6	BB-10	9.8 / 29	11	○
FP-16	M16	2.5	25	9.5	8	BB-12	16 / 49	25	○
MP-2	M2	0.2	5	1	0.9	-	1.2 / 2	0.1	-
MP-3	M3	0.5	7	1.5	1.5	-	1.5 / 2.9	0.4	-
MP-4	M4	0.8	9	2.5	2	BB-5	3.9 / 9.8	0.5	-
MP-5	M5	0.8	12	3	2.5	BB-5	4.9 / 20	1	○
MP-6	M6	0.8	13	3	3	BB-6	9.8 / 29	1.7	○
MP-8	M8	1	15	4	4	BB-6	13 / 39	3.5	○
MP-10	M10	1.2	16	5	5	BB-8	19 / 49	6	○
MP-12	M12	1.8	20	7	6	BB-10	20 / 59	11	○
MP-16	M16	2.5	25	9.5	8	BB-12	29 / 98	25	○

選定サポート情報

商品記号により、本体材質・荷重タイプが選択できます。

商品記号	材質	荷重タイプ
FP	スティール	軽荷重
MP	ステンレス	重荷重

型番リスト

表示件数:

型番	先端材質	本体材質	外径(mm)	ストローク(mm)	ゆるみ止め	本体表面処理	初期荷重(N)	最大荷重(N)	長さ L(mm)	先端部外径(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FP-2	[スチール] スチール	[スチール] スチール	2	0.2	なし	四三酸化鉄皮膜	0.7	1.4	5	1	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
FP-3	[スチール] スチール	[スチール] スチール	3	0.5	なし	四三酸化鉄皮膜	1	2	7	1.5	-	1個	558円( 614円 )	在庫品1日目当日出荷可能
FP-4	[スチール] スチール	[スチール] スチール	4	0.8	なし	四三酸化鉄皮膜	2	4.9	9	2.5	-	1個	515円( 567円 )	在庫品1日目当日出荷可能
FP-5	[スチール] スチール	[スチール] スチール	5	0.8	あり	四三酸化鉄皮膜	2.9	9.8	12	3	-	1個	529円( 582円 )	在庫品1日目当日出荷可能
FP-6	[スチール] スチール	[スチール] スチール	6	0.8	あり	四三酸化鉄皮膜	4.9	15	13	3	-	1個	612円( 673円 )	在庫品1日目当日出荷可能
FP-8	[スチール] スチール	[スチール] スチール	8	1	あり	四三酸化鉄皮膜	6.9	20	15	4	-	1個	656円( 722円 )	在庫品1日目当日出荷可能
FP-10	[スチール] スチール	[スチール] スチール	10	1.2	あり	四三酸化鉄皮膜	8.8	25	16	5	-	1個	676円( 744円 )	在庫品1日目当日出荷可能
FP-12	[スチール] スチール	[スチール] スチール	12	1.8	あり	四三酸化鉄皮膜	9.8	29	20	7	-	1個	951円( 1,046円 )	在庫品1日目当日出荷可能
FP-16	[スチール] スチール	[スチール] スチール	16	2.5	あり	四三酸化鉄皮膜	16	49	25	9.5	-	1個	872円( 959円 )	在庫品1日目当日出荷可能
MP-3	[ステンレス] ステンレス	[スチール] スチール	3	0.5	なし	なし	1.5	2.9	7	1.5	-	1個	755円( 831円 )	在庫品1日目当日出荷可能
MP-4	[ステンレス] ステンレス	[スチール] スチール	4	0.8	なし	なし	3.9	9.8	9	2.5	-	1個	598円( 658円 )	在庫品1日目当日出荷可能
MP-5	[ステンレス] ステンレス	[スチール] スチール	5	0.8	あり	なし	4.9	20	12	3	-	1個	652円( 717円 )	在庫品1日目当日出荷可能
MP-6	[ステンレス] ステンレス	[スチール] スチール	6	0.8	あり	なし	9.8	29	13	3	-	1個	598円( 658円 )	在庫品1日目当日出荷可能
MP-8	[ステンレス] ステンレス	[スチール] スチール	8	1	あり	なし	13	39	15	4	-	1個	755円( 831円 )	在庫品1日目当日出荷可能
MP-10	[ステンレス] ステンレス	[スチール] スチール	10	1.2	あり	なし	19	49	16	5	-	1個	778円( 856円 )	在庫品1日目当日出荷可能
MP-12	[ステンレス] ステンレス	[スチール] スチール	12	1.8	あり	なし	20	59	20	7	-	1個	1,042円( 1,146円 )	在庫品1日目当日出荷可能
MP-16	[ステンレス] ステンレス	[スチール] スチール	16	2.5	あり	なし	29	98	25	9.5	-	1個	1,449円( 1,594円 )	在庫品1日目当日出荷可能
MPS-3	[ステンレス] ステンレス	[ステンレス] ステンレス	3	0.5	なし	なし	1.5	2.9	7	1.5	-	1個	1,016円( 1,118円 )	在庫品1日目当日出荷可能
MPS-3-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	3	0.5	なし	なし	2.2	5	7	1.5	-	1個	743円( 817円 )	在庫品1日目当日出荷可能
MPS-4	[ステンレス] ステンレス	[ステンレス] ステンレス	4	0.8	なし	なし	3.9	9.8	9	2.5	-	1個	696円( 766円 )	在庫品1日目当日出荷可能
MPS-4-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	4	0.8	なし	なし	2.5	12.5	9	2.5	-	1個	620円( 682円 )	在庫品1日目当日出荷可能
MPS-5	[ステンレス] ステンレス	[ステンレス] ステンレス	5	0.8	なし	なし	4.9	20	12	3	-	1個	648円( 713円 )	在庫品1日目当日出荷可能
MPS-5-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	5	0.8	なし	なし	11.2	24.1	12	3	-	1個	670円( 737円 )	在庫品1日目当日出荷可能
MPS-6	[ステンレス] ステンレス	[ステンレス] ステンレス	6	0.8	なし	なし	9.8	29	13	3	-	1個	445円( 490円 )	在庫品1日目当日出荷可能
MPS-6-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	6	0.8	なし	なし	17.7	33.4	13	3	-	1個	715円( 787円 )	在庫品1日目当日出荷可能
MPS-8	[ステンレス] ステンレス	[ステンレス] ステンレス	8	1	なし	なし	13	39	15	4	-	1個	768円( 845円 )	在庫品1日目当日出荷可能
MPS-8-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	8	1	なし	なし	21.4	45.3	15	4	-	1個	762円( 838円 )	在庫品1日目当日出荷可能
MPS-10	[ステンレス] ステンレス	[ステンレス] ステンレス	10	1.2	なし	なし	19	49	16	5	-	1個	1,037円( 1,141円 )	在庫品1日目当日出荷可能
MPS-10-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	10	1.2	なし	なし	23.5	60	16	5	-	1個	518円( 570円 )	在庫品1日目当日出荷可能
MPS-12	[ステンレス] ステンレス	[ステンレス] ステンレス	12	1.8	なし	なし	20	59	20	7	-	1個	599円( 659円 )	在庫品1日目当日出荷可能
MPS-12-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	12	1.8	なし	なし	24.1	63.7	20	7	-	1個	659円( 725円 )	在庫品1日目当日出荷可能
MPS-16	[ステンレス] ステンレス	[ステンレス] ステンレス	16	2.5	なし	なし	29	98	25	9.5	-	1個	1,782円( 1,960円 )	在庫品1日目当日出荷可能
MPS-16-Z	[ステンレス] ステンレス	[ステンレス] ステンレス	16	2.5	なし	なし	43.6	116.3	25	9.5	-	1個	1,524円( 1,676円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ボールが滑らかに回転するミニボールプランジャ。
【特長】
・ボールとスプリングの間にスペーサを挿入（M2・M3を除く）。
・ボールが回転する。
・FP：軽荷重、MP：重荷重、MPS：重荷重、MPS-Z：極重荷重。
・MPS、MPS-Zはオールステンレス製。
・耐蝕性・耐熱性にすぐれている。
・FP、MPはゆるみ止めのためのナイロンロックつき（M2・M3・M4を除く）。
・MPSはゆるみ止めサービスを利用。
・コンタクトスウィッチを内蔵したミニボールブランジャEBFあり。
【用途】
・ワークの位置決めに、金型の位置決めに、ワークの押し出しに。
