オイレス工業

ルーテックE ブッシュ（LED）

Name: ルーテックE ブッシュ（LED）
Brand: オイレス工業
SKU: 221000090992
Rating: 5 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 62円～ 92円

税込価格: 68円～ 101円

ポリアセタールに各種潤滑剤／充填剤を添加した導電性のある無給油軸受。【特長】・...

詳細情報を確認する

種類：

フランジ
使用環境：

標準
許容最高PV値範囲(N/mm2・m/s)：

0.3～1.0
許容最高PV値(N/mm2・m/s)：

0.327
許容最高面圧 P(N/mm2)：

9.81
許容最高速度 V(m/s)：

0.83
長さ種類：

シングル
軸はめあい：

h7
潤滑条件：

無潤滑
使用温度範囲(℃)：

-40::80

型番

未確定7件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

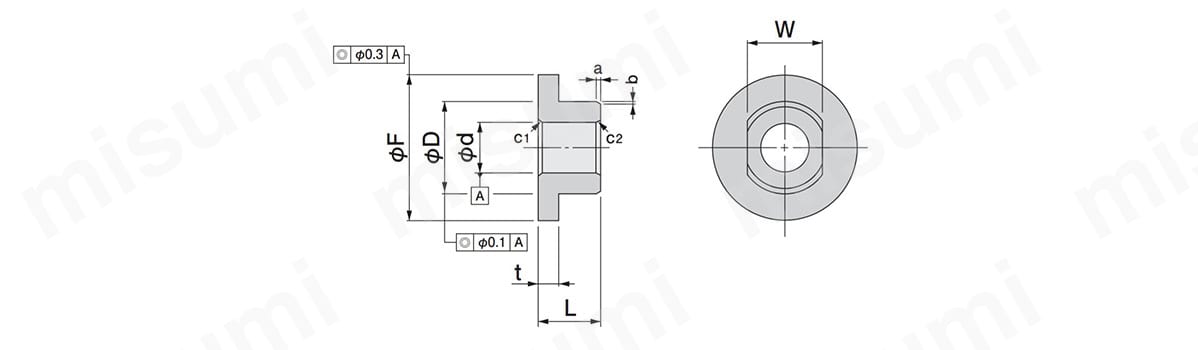

外形図

単位：mm

製品仕様

a、b…外径面取り：a=1mm／b=0.3mm
c…内径面取り：c1=C0.3mm／c2=C0.5mm
LED-0635：a=0.5mm／b=0.2mm／c1=C0.3mm／c2=C0.5mm

使用範囲

潤滑条件	無潤滑
使用温度範囲（℃）	-40～+80
許容最高面圧 P（N/mm²）	9.81
許容最高速度 V（m/s）	0.83
許容最高 PV値（N/mm²・m/s）	0.327

規格表

単位：mm

型番	内径		外径		W	公差	フランジ			長さ
型番	φd	公差	φD	公差	W	公差	φF	t	公差	L	公差
LED-0404	4	+0.05 0	8	-0.01 -0.06	5.8	0 -0.1	10	1.0	±0.1	4	±0.2
LED-0605	6	+0.05 0	9	-0.01 -0.06	7.8	0 -0.1	14	2.0	±0.1	5	±0.2
LED-0635	6	+0.05 0	10	-0.01 -0.06	8.8	0 -0.1	12	1.5	±0.1	3.5	±0.2
LED-0606	6	+0.05 0	10	-0.01 -0.06	8.8	0 -0.1	12	1.5	±0.1	6	±0.2
LED-0895	8	+0.05 0	11	-0.01 -0.06	9.8	0 -0.1	13	1.5	±0.1	9.5	±0.2
LED-0807	8	+0.05 0	12	-0.01 -0.06	10.8	0 -0.1	16	2.0	±0.1	7	±0.2
LED-1005	10	+0.05 0	14	-0.01 -0.06	12.8	0 -0.1	18	2.0	±0.1	5	±0.2

（例）内径6mm、長さ6mmの場合 LED-0606

※ 外径寸法公差の有効部は、つば下から3mmまでとしています。
※ 推奨クリアランスは各寸法0.03～0.095mmです。

使用例

単位：mm

ハウジングへの組付け方法

※φDh、φWhは、推奨相手穴寸法です。

選定サポート情報

オイレスベアリングの設計にあたって

技術資料はこちら

型番リスト

表示件数:

型番	内径 d(φ)	外径 D(φ)	L(mm)	フランジ外径(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LED-0404	4	8	4	10	1個	92円( 101円 )	在庫品1日目当日出荷可能
LED-0605	6	9	5	14	1個	92円( 101円 )	4日目
LED-0606	6	10	6	12	1個	92円( 101円 )	在庫品1日目当日出荷可能
LED-0635	6	10	3.5	12	1個	62円( 68円 )	在庫品1日目当日出荷可能
LED-0807	8	12	7	16	1個	62円( 68円 )	4日目
LED-0895	8	11	9.5	13	1個	92円( 101円 )	4日目
LED-1005	10	14	5	18	1個	92円( 101円 )	4日目

詳細情報

基本情報

基本情報

ポリアセタールに各種潤滑剤／充填剤を添加した導電性のある無給油軸受。
【特長】
・無給油での使用可能。
・導電性を付与。
・無給油で使用でき、軽負荷／高速条件下で優れた摩擦特性を発揮。
・摩擦係数が低い、優れてた耐摩耗性。
・スティックスリップ、キシミ音を防止。
・外径は両面カット済。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
